| Код производителя50133619 |

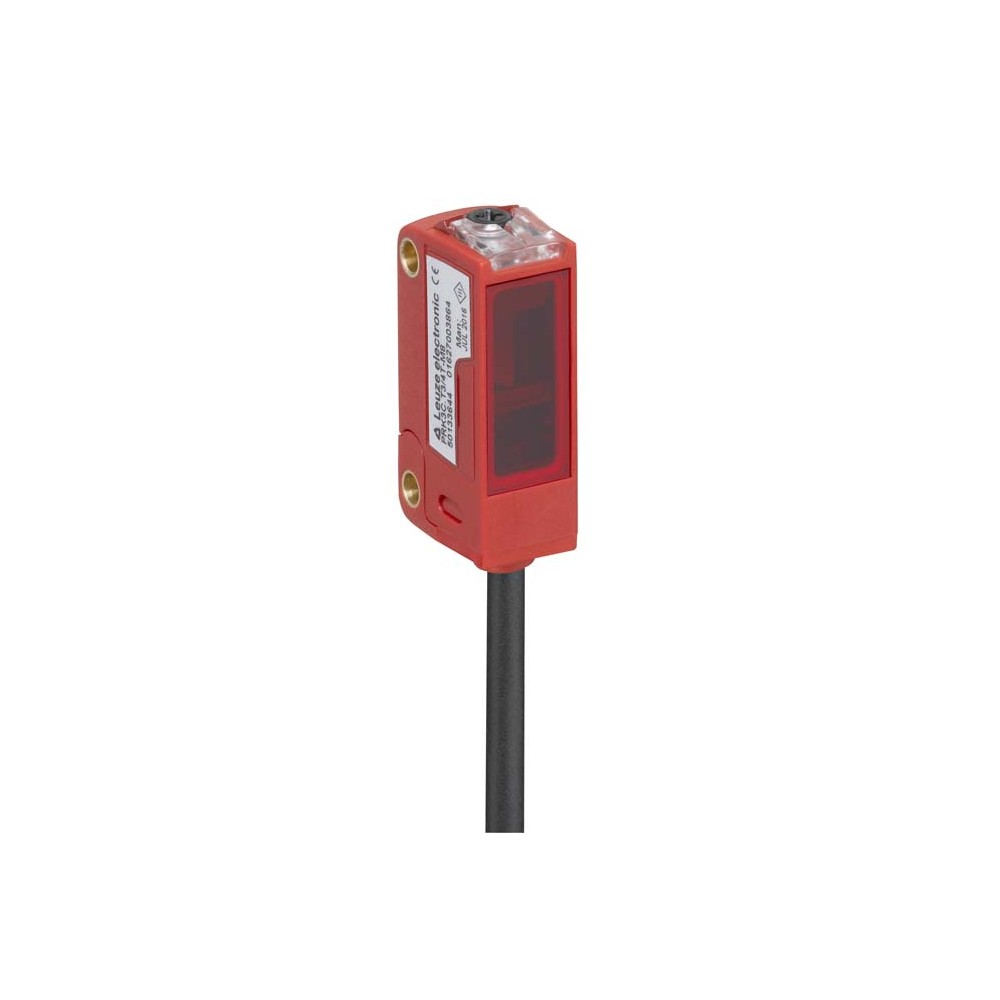

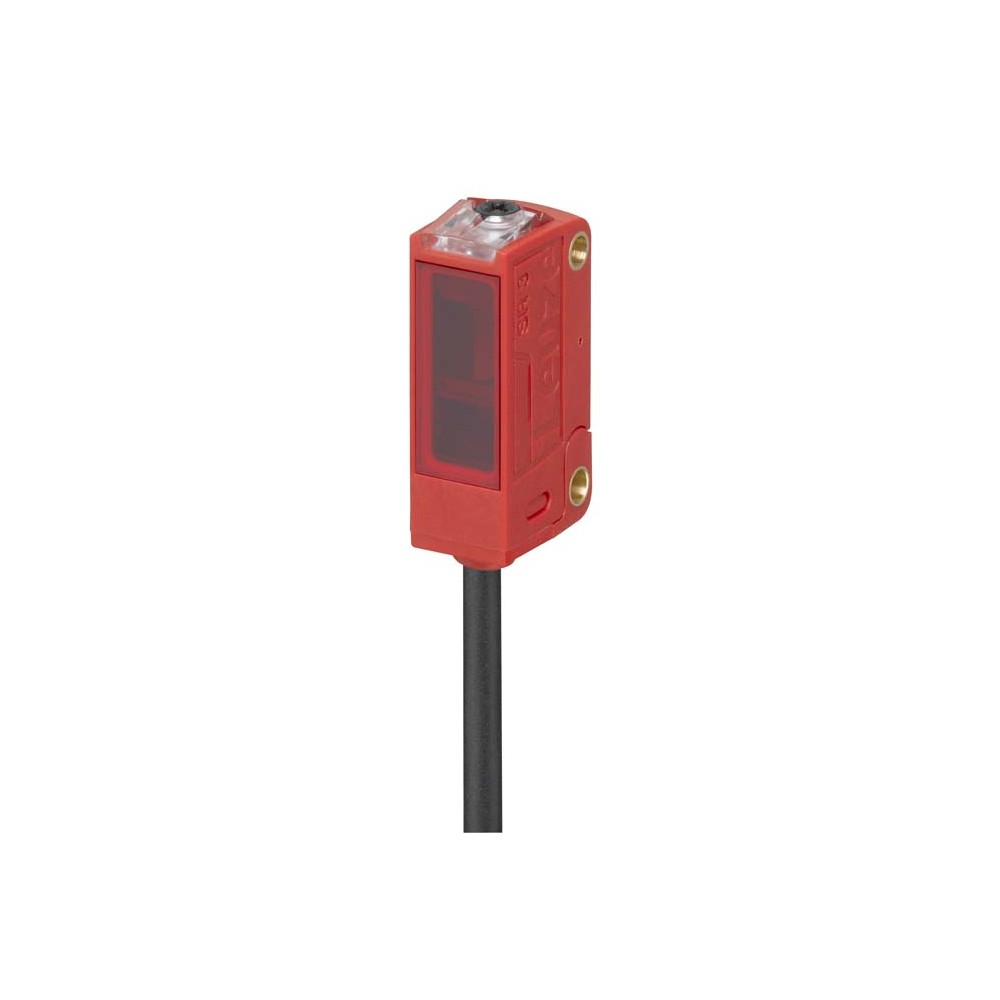

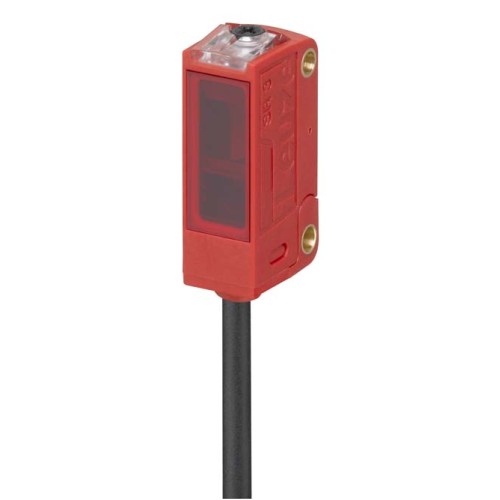

Прецизионный лазерный датчик Leuze HT3CL2.B/4P
Диффузный датчик Leuze HT3CL2.B/4P (артикул 50133619) представляет собой высокоточное решение для систем промышленной автоматизации, где требуется надежное обнаружение объектов на сложном фоне. Использование лазерного излучателя класса 2 в сочетании с технологией подавления заднего фона позволяет датчику стабильно работать с деталями разного цвета и текстуры, минимизируя влияние отражений от элементов конструкции оборудования.
Технические характеристики
- Принцип работы: Диффузное отражение с подавлением заднего фона (BGS).
- Источник света: Красный лазер, класс 2.
- Рабочий диапазон: От 15 до 550 мм (регулируется многооборотным потенциометром).
- Время отклика: 0.16 мс (частота переключения до 3000 Гц).
- Напряжение питания: 10–30 В DC.
- Тип выхода: 2 транзисторных выхода PNP (переключение на свет/темноту).
- Степень защиты: IP 67 и IP 69K.
- Материал корпуса: Ударопрочный пластик PC-ABS с оптикой из PMMA.
- Подключение: Четырехжильный кабель длиной 2 метра.
Ключевые преимущества
Высокая точность и скорость
Благодаря лазерному лучу с размером пятна всего 1 мм на максимальной дистанции, датчик способен детектировать миниатюрные объекты и метки. Сверхмалое время отклика (0.16 мс) делает его идеальным для высокоскоростных конвейерных линий.
Надежность в агрессивных средах
Устройство сертифицировано по стандартам IP 67 и IP 69K, а также имеет совместимость с чистящими средствами ECOLAB. Это позволяет использовать датчик в зонах с интенсивной мойкой и строгими гигиеническими требованиями. Широкий температурный диапазон эксплуатации от -40 до +55 °C гарантирует стабильную работу в холодильных установках и горячих цехах.
Эффективное подавление фона
Технология BGS обеспечивает четкую границу срабатывания. Ошибка «черное/белое» составляет менее 10% на расстоянии до 250 мм, что позволяет датчику одинаково эффективно видеть как светлые, так и глубоко черные матовые поверхности без перенастройки.
Сферы применения
- Упаковочное оборудование: Контроль наличия этикеток, крышек и мелких деталей.
- Пищевая промышленность: Работа в условиях постоянной влажности и воздействия дезинфицирующих растворов.
- Электронная промышленность: Позиционирование печатных плат и мелких компонентов.
- Машиностроение: Высокоточное определение положения движущихся узлов станков.
| Вес | 50 г |
|---|---|
| Время отклика | 0.16 ms |
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Диапазон регулировки | 20 ... 550 mm |
| Длина кабеля | 2,000 mm |
| Защита | Overvoltage protection, Polarity reversal protection, Short circuit protected |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 2,IEC/EN 60825-1:2007 |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Предельный рабочий диапазон | 0.015 ... 0.55 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.015 ... 0.55 m |
| Рабочий диапазон, серый 18% | 0.015 ... 0.44 m |
| Рабочий диапазон, черный 6% | 0.015 ... 0.25 m |
| Размер пятна на дистанции датчика | 1 mm[550 mm] |
| Сдвиг угла | Typ. ± 2° |
| Серия | 3C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 55 °C |
| Тип выхода | Transistor,PNP |
| Тип крепления | Via optional mounting device, Two M3 threaded sleeves |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 3,000 Hz |
| Черный/белый ошибка | <, 10% up to 250 mm |
