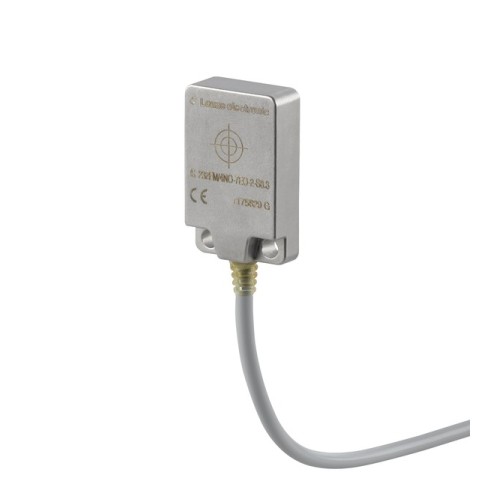

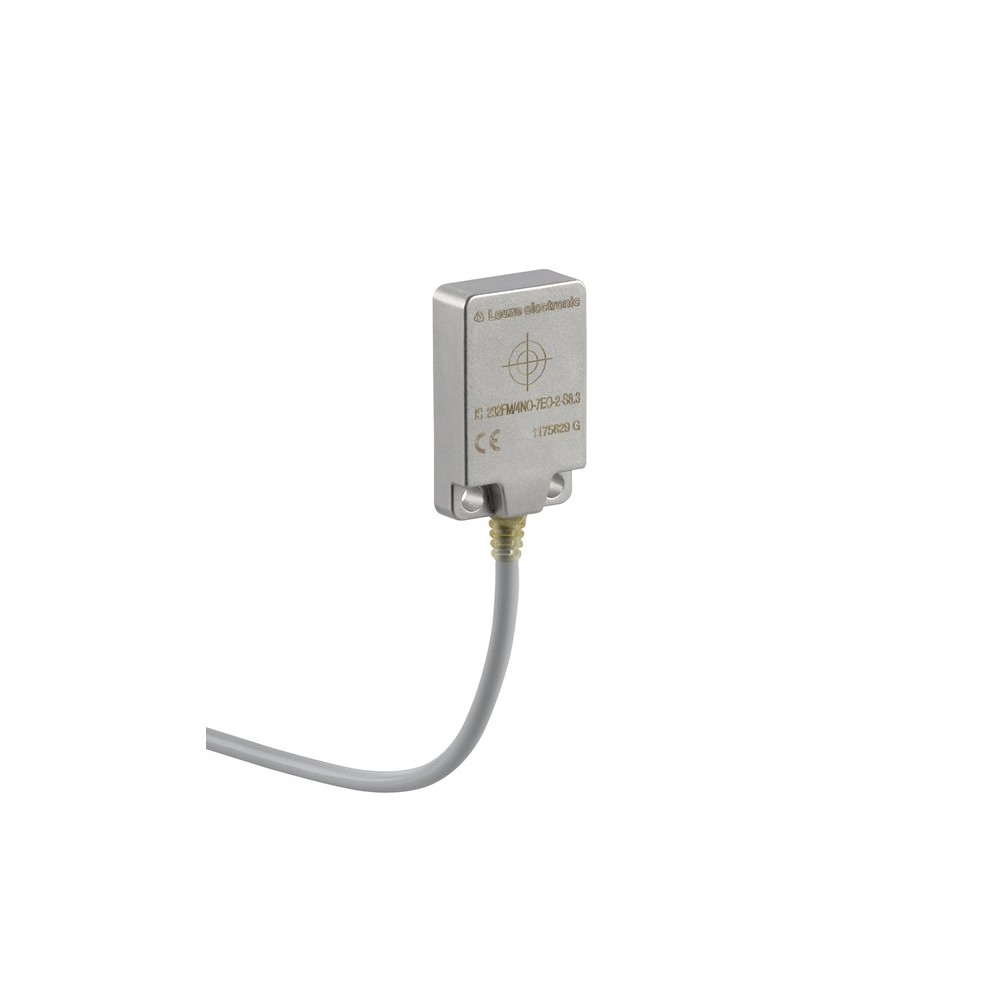

Индуктивный датчик Leuze IS 232FM/4NO-7E0-2-S8.3
Характеристики
| Код производителя50143803 |
Описание
Описание индуктивного датчика Leuze IS 232FM/4NO-7E0-2-S8.3
Индуктивный бесконтактный датчик Leuze IS 232FM/4NO-7E0-2-S8.3 (артикул 50143803) представляет собой высокоточное решение для промышленной автоматизации. Устройство выполнено в компактном прямоугольном корпусе (Cubic) и предназначено для обнаружения металлических объектов. Особенностью данной модели является коэффициент редукции 1 (Reduction factor 1), что позволяет датчику определять различные металлы (сталь, алюминий, медь, латунь) на одинаковом расстоянии без потери чувствительности.
Технические характеристики
- Рабочее расстояние: номинальное — 7 мм, гарантированный диапазон срабатывания — до 5,67 мм.
- Тип выхода: транзисторный PNP с логикой работы NO (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: 180 Гц, что оптимально для стандартных циклов оборудования.
- Материал корпуса: высококачественная нержавеющая сталь V4A (AISI 316), устойчивая к агрессивным средам.
- Тип подключения: кабель длиной 200 мм с разъемом M8 (3-pin, A-coded).
- Класс защиты: IP 68 и IP 69K, обеспечивающие полную герметичность при мойке под высоким давлением.
Преимущества оборудования
- Устойчивость к внешним факторам: встроенная защита от короткого замыкания, переполюсовки и индуктивных наводок гарантирует стабильную работу электроники.
- Цельнометаллический корпус: торцевая часть также выполнена из нержавеющей стали, что повышает механическую прочность и долговечность в тяжелых условиях эксплуатации.
- Универсальность детектирования: благодаря фактору коррекции 1, датчик одинаково эффективно реагирует как на черные, так и на цветные металлы.
- Широкий температурный диапазон: стабильная эксплуатация при температурах от -25 до +85 °C.
- Визуальный контроль: наличие яркого светодиодного индикатора для оперативного мониторинга состояния коммутации.
Сферы применения
Датчик Leuze IS 232FM/4NO-7E0-2-S8.3 разработан для использования в ответственных узлах промышленного оборудования:
- Пищевая и фармацевтическая промышленность (благодаря гигиеническому исполнению и защите IP 69K).
- Станкостроение и обработка металлов, где требуется контроль положения деталей из различных сплавов.
- Упаковочные линии и конвейерные системы.
- Робототехнические комплексы с ограниченным пространством для монтажа (сквозное крепление через отверстия).
Характеристики Индуктивный датчик Leuze IS 232FM/4NO-7E0-2-S8.3
Основные характеристики
| Алюминий | 1 |
|---|---|
| Версия | Axial |
| Вес | 47 г |
| Габариты | 20 mmx8 mmx32 mm |
| Гистерезис переключения | 15 % |
| Дизайн | Cubic |
| Длина кабеля | 200 mm |
| Защита | Short circuit protected, Inductive protection, Polarity reversal protection |
| Кодировка | A-coded |
| Количество выводов | 3 -pin |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Корпус из нержавеющей стали | V4A |
| Латунь | 1.2 |
| Материал коннектора | Metal |
| Материал корпуса | Stainless steel |
| Материал оболочки | PVC |
| Материал торцевой части | Stainless steel,AISI 316 |
| Медь | 0.8 |
| Напряжение переключения | high: ≥(UB-2V), Low: ≤2V |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.85 |
| Особенности | Reduction factor 1 |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | 2 V |
| Предельный рабочий диапазон | 7 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 5.67 mm |
| Резьба | M8 |
| Серия | 232 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 21 x 21 mm², Fe360 |
| Стартовая задержка | 25 ms |
| Степень защиты | IP 68, IP 69K |
| Температура окружающей среды, хранение | -25 ... 85 °C |
| Температура окружающей среды, эксплуатация | -25 ... 85 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Silver |
| Частота переключения | 180 Hz |
