| Код производителя50109727 |

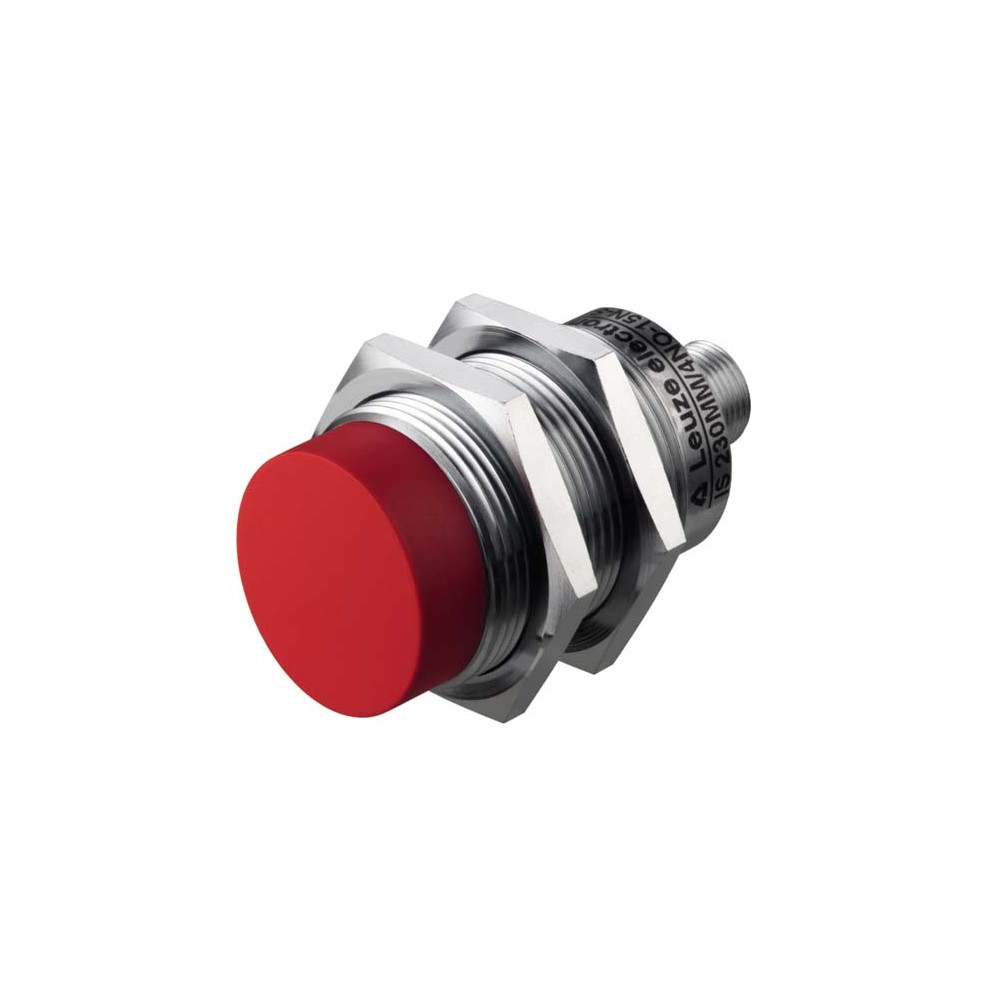

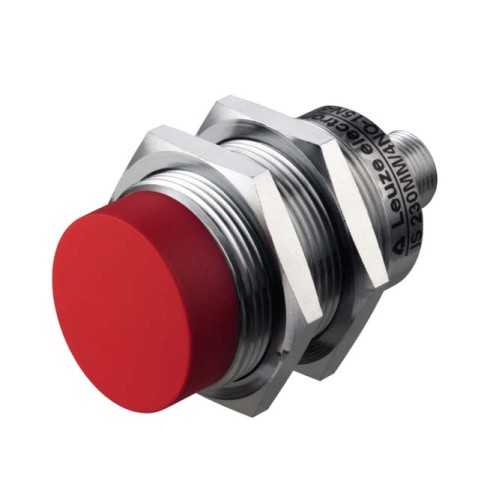

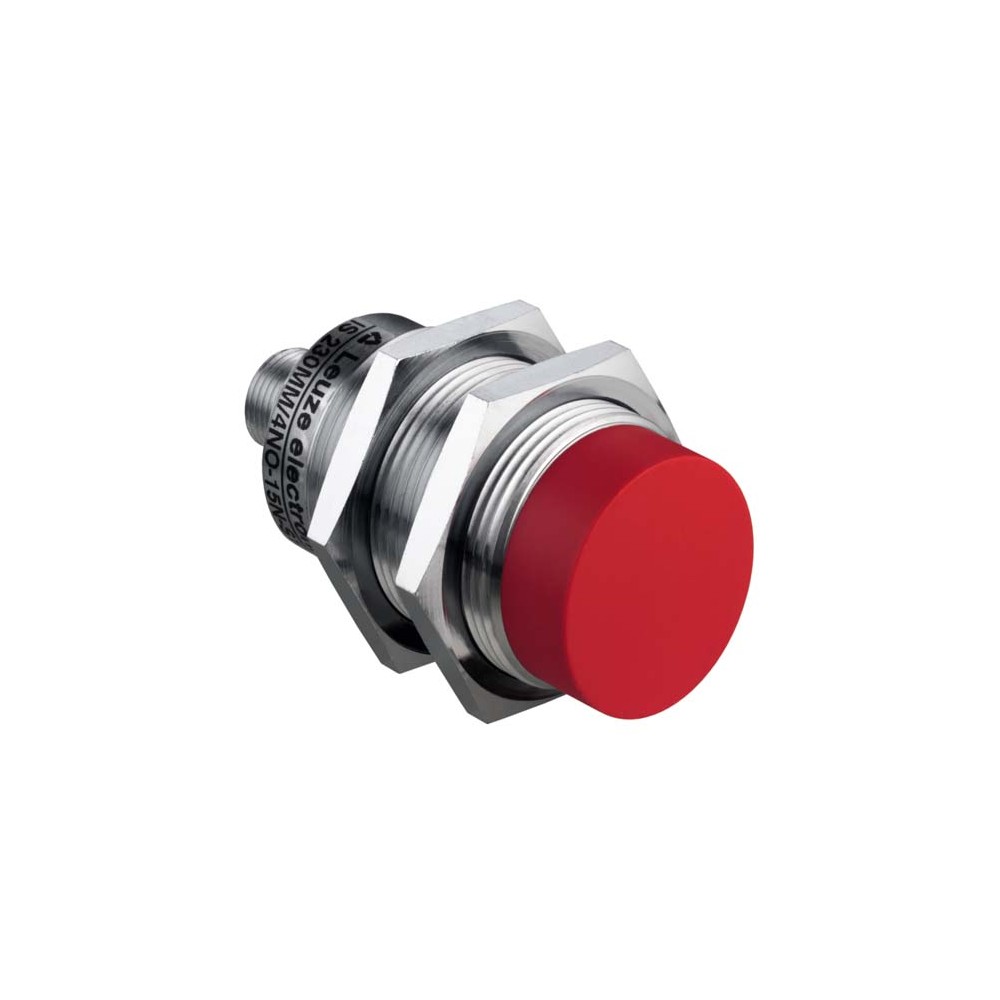

Описание индуктивного датчика Leuze IS 230MM/4NO-40N-S12
Индуктивный датчик Leuze IS 230MM/4NO-40N-S12 (артикул 50109727) представляет собой высокоточное устройство бесконтактного обнаружения металлических объектов. Модель выполнена в прочном цилиндрическом корпусе с резьбой M30 и предназначена для работы в тяжелых промышленных условиях. Благодаря увеличенной дистанции срабатывания до 40 мм, данный датчик обеспечивает надежный контроль положения механизмов даже при значительном удалении от чувствительного элемента.
Основные технические характеристики
- Рабочее расстояние (Sn): 40 мм (предельный диапазон).
- Тип выхода: Транзисторный PNP с логикой работы NO (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: 100 Гц.
- Тип монтажа: Незаподлицо (Non-embedded).
- Подключение: Разъем M12, 4-контактный (A-coded).
- Материал корпуса: Хромированная латунь с торцевой частью из полибутилена (PBT).
- Степень защиты: IP 67, класс защиты II.
Преимущества и особенности эксплуатации
Датчик обладает высокой эксплуатационной надежностью благодаря встроенным системам защиты от короткого замыкания, переполюсовки и индуктивных помех. Корпус из хромированной латуни устойчив к механическим воздействиям и коррозии. Визуальный контроль состояния устройства осуществляется с помощью яркого светодиодного индикатора.
Важной особенностью модели является стабильность работы при различных температурах (от -25 до +70 °C) и низкий температурный дрейф (не более 10%). Датчик откалиброван для работы со сталью Fe360, однако имеет высокие поправочные коэффициенты для других металлов: нержавеющая сталь (0.78), латунь (0.47) и алюминий (0.42).
Сферы применения
- Машиностроение: контроль конечных положений крупногабаритных узлов и агрегатов.
- Конвейерные системы: обнаружение металлических паллет, контейнеров или деталей на линии.
- Автоматизированные склады: позиционирование подъемных механизмов и тележек.
- Тяжелая промышленность: использование в условиях вибраций и возможного попадания влаги (благодаря стандарту IP 67).
| Алюминий | 0.42 |
|---|---|
| Вес | 143 г |
| Габариты | 30 mmx73.5 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.47 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.37 |
| Металл корпуса | Chromed brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.78 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 40 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 32.4 mm |
| Резьба | M12 |
| Серия | 230 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 120 x 120 mm², Fe360 |
| Стартовая задержка | 200 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 100 Hz |
