| Код производителя50133617 |

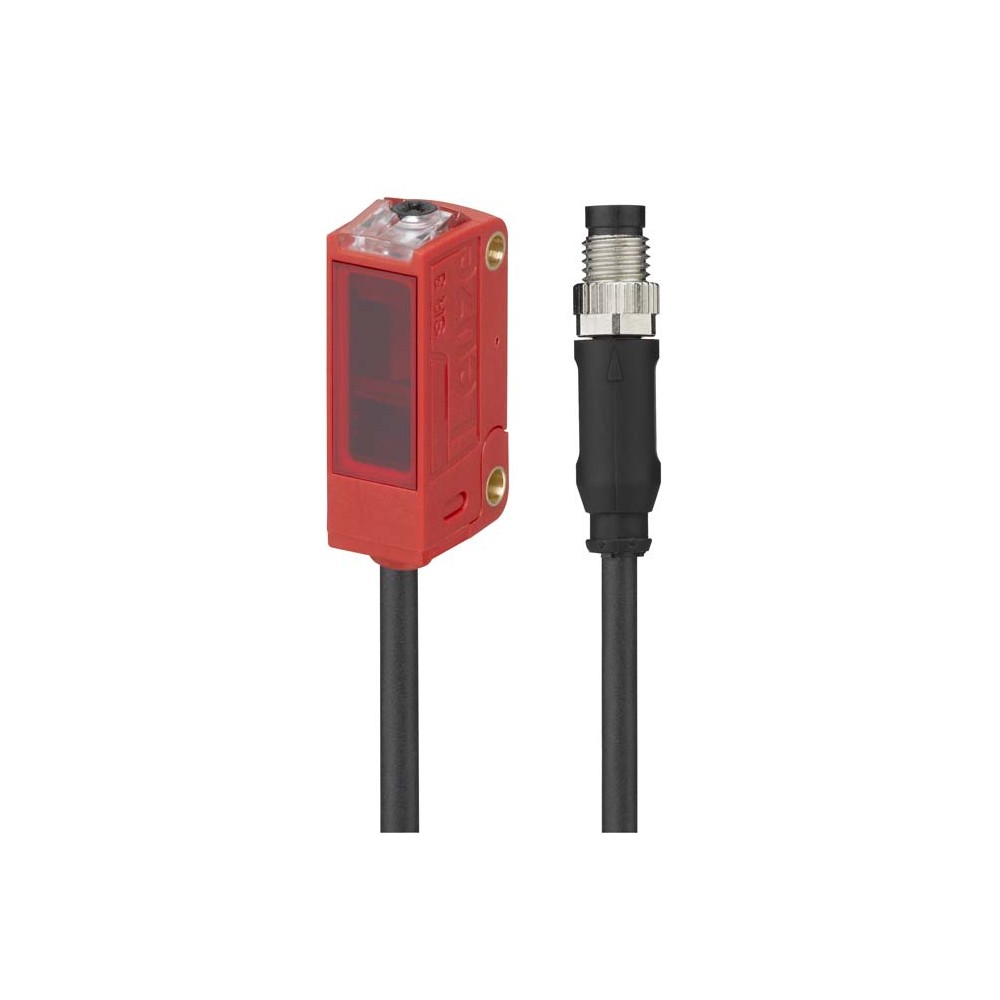

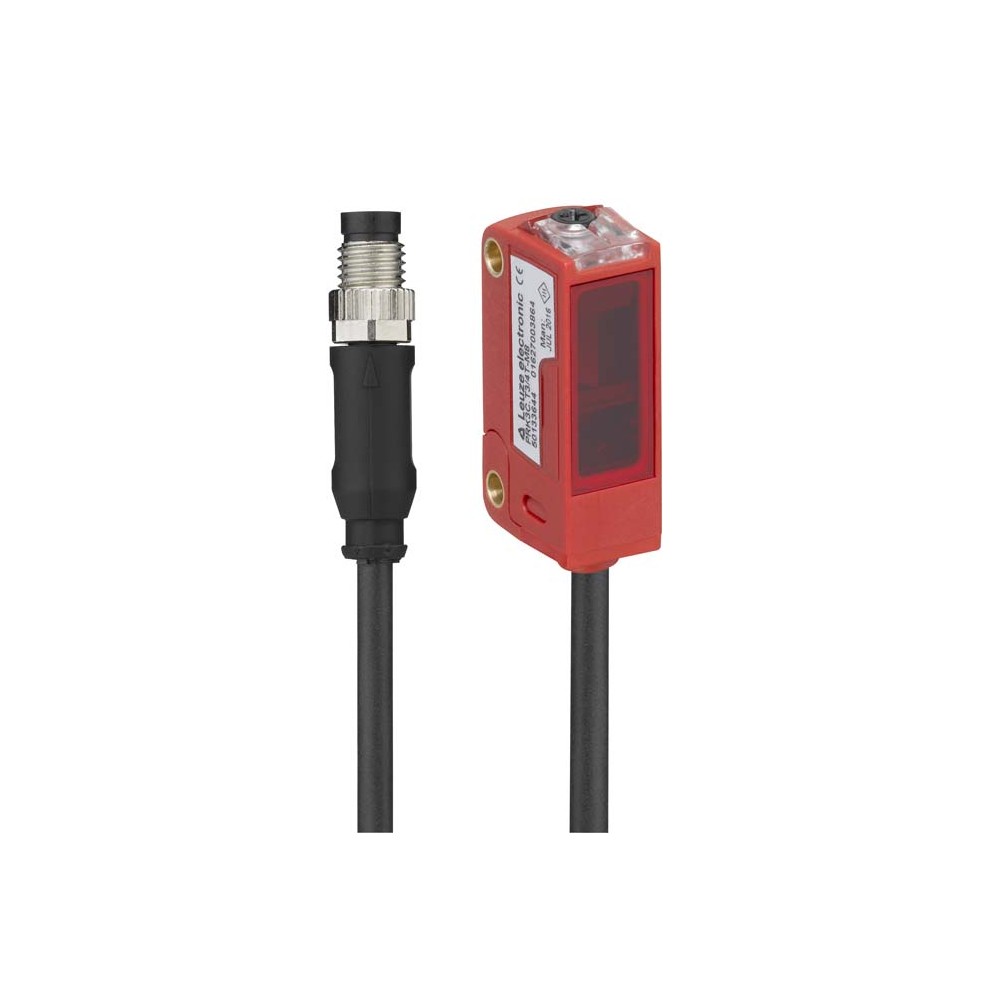

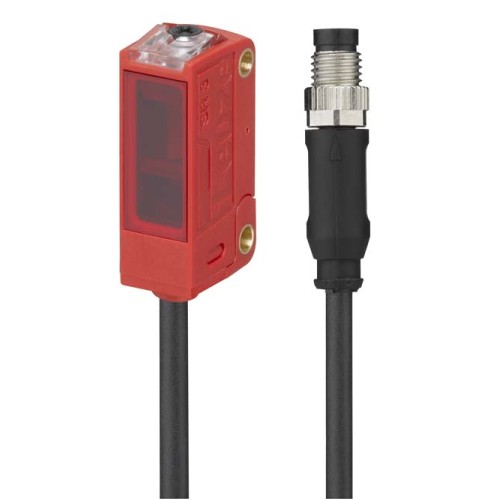

Описание диффузного датчика Leuze HT3CL1.B/4P-200-M8
Компактный лазерный датчик Leuze HT3CL1.B/4P-200-M8 серии 3C представляет собой высокоточное решение для обнаружения объектов с использованием принципа диффузного отражения и эффективного подавления заднего фона. Благодаря использованию лазерного излучателя первого класса, устройство обеспечивает стабильное срабатывание на малых дистанциях и позволяет детектировать даже миниатюрные детали независимо от структуры и цвета фона.
Технические характеристики
- Диапазон сканирования: от 15 до 400 мм (регулировка с помощью многооборотного потенциометра).
- Источник света: красный лазер, класс 1 (безопасен для глаз, малый размер пятна — 1 мм на дистанции 400 мм).
- Время отклика: 0.16 мс, что позволяет работать на линиях с частотой переключения до 3 000 Гц.
- Напряжение питания: 10–30 В постоянного тока (DC).
- Тип выхода: 2 транзисторных выхода PNP с поддержкой логики переключения «на свет» и «на темноту».
- Класс защиты: IP67 и IP69K, устойчивость к мойке под давлением.
- Подключение: кабель длиной 200 мм с металлическим разъемом M8 (4-pin).
Преимущества и технологии
Датчик выполнен в прочном корпусе из PC-ABS пластика с оптикой из PMMA, что в сочетании с сертификацией ECOLAB позволяет использовать его в агрессивных средах и пищевой промышленности. Интегрированная система подавления заднего фона минимизирует влияние посторонних предметов за пределами установленной зоны срабатывания.
Безопасность эксплуатации обеспечивается встроенными защитными модулями: защитой от короткого замыкания, переполюсовки и перенапряжения. Высокая температурная устойчивость (от -40 до +55 °C) гарантирует надежную работу в неотапливаемых помещениях или в условиях интенсивного нагрева оборудования.
Сферы применения
- Упаковочные линии: контроль наличия этикеток, крышек или мелких компонентов.
- Электронная промышленность: позиционирование печатных плат и микродеталей.
- Фармацевтика: работа в стерильных зонах благодаря соответствию стандартам IP69K.
- Машиностроение: использование в качестве бесконтактного концевого выключателя в ограниченном пространстве.
| Вес | 20 г |
|---|---|
| Время отклика | 0.16 ms |
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Диапазон регулировки | 20 ... 400 mm |
| Длина кабеля | 200 mm |
| Защита | Overvoltage protection, Polarity reversal protection, Short circuit protected |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Предельный рабочий диапазон | 0.015 ... 0.4 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.015 ... 0.4 m |
| Рабочий диапазон, серый 18% | 0.015 ... 0.25 m |
| Рабочий диапазон, черный 6% | 0.015 ... 0.17 m |
| Размер пятна на дистанции датчика | 1 mm[400 mm] |
| Резьба | M8 |
| Сдвиг угла | Typ. ± 2° |
| Серия | 3C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 55 °C |
| Тип выхода | Transistor,PNP |
| Тип крепления | Via optional mounting device, Two M3 threaded sleeves |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 3,000 Hz |
| Черный/белый ошибка | <, 10% up to 170 mm |
