Диффузный датчик с подавлением заднего фона Leuze HT3CL1.B/4P-200-M12
Характеристики
| Код производителя50133616 |
Описание

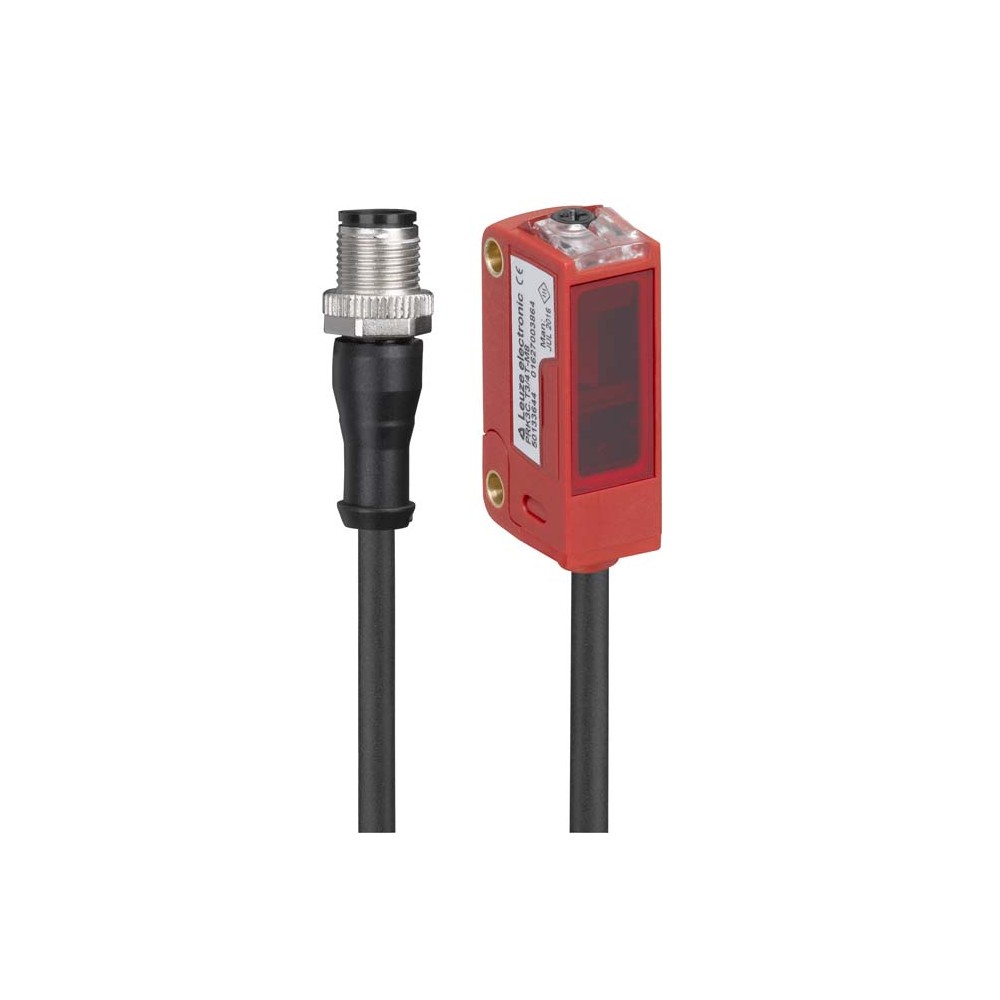

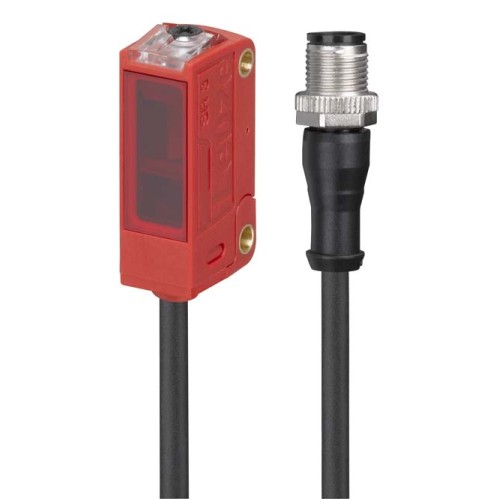

Прецизионный лазерный датчик Leuze HT3CL1.B/4P-200-M12
Диффузный датчик Leuze HT3CL1.B/4P-200-M12 (артикул 50133616) представляет собой высокоточное решение серии 3C, предназначенное для обнаружения объектов на сложном фоне. Использование лазерного излучателя первого класса в сочетании с технологией подавления заднего фона (BGS) обеспечивает стабильное срабатывание независимо от цвета, текстуры или блеска поверхности детектируемого изделия.
Технические характеристики и функционал
Устройство выполнено в компактном корпусе из PC-ABS пластика и оснащено многооборотным потенциометром для точной настройки дистанции срабатывания. Ключевые параметры модели:
- Диапазон сканирования: от 15 до 400 мм (для объектов с диффузным отражением 90%).
- Источник света: красный лазер (Класс 1), формирующий пятно диаметром всего 1 мм на максимальной дистанции.
- Быстродействие: время отклика составляет 0.16 мс при частоте переключения до 3 000 Гц.
- Выходы: два транзисторных выхода PNP с возможностью работы на свет/тень (Light/Dark switching).
- Защита: встроенные модули защиты от короткого замыкания, переполюсовки и перенапряжения.
Преимущества датчика
- Высокая точность: минимальная ошибка «черное/белое» (менее 10% на дистанции до 170 мм) гарантирует надежное обнаружение темных объектов на светлом фоне.
- Стойкость к внешним воздействиям: степень защиты IP67 и IP69K, а также сертификация ECOLAB позволяют использовать датчик в зонах с интенсивной мойкой и воздействием агрессивных сред.
- Широкий температурный диапазон: стабильная работа в условиях от -40 до +55 °C.
- Удобство монтажа: кабель длиной 200 мм с металлическим разъемом M12 обеспечивает надежное электрическое соединение и механическую прочность.
Сферы применения
Благодаря малым габаритам и высокой частоте опроса, датчик оптимален для следующих задач:
- Упаковочное оборудование (контроль наличия мелких деталей).
- Электронная промышленность (позиционирование печатных плат).
- Фармацевтическое производство и пищепром (работа в стерильных зонах).
- Высокоскоростные конвейерные линии.
Характеристики Диффузный датчик с подавлением заднего фона Leuze HT3CL1.B/4P-200-M12
Основные характеристики
| Вес | 20 г |
|---|---|
| Время отклика | 0.16 ms |
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Диапазон регулировки | 20 ... 400 mm |
| Длина кабеля | 200 mm |
| Защита | Overvoltage protection, Polarity reversal protection, Short circuit protected |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Предельный рабочий диапазон | 0.015 ... 0.4 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.015 ... 0.4 m |
| Рабочий диапазон, серый 18% | 0.015 ... 0.25 m |
| Рабочий диапазон, черный 6% | 0.015 ... 0.17 m |
| Размер пятна на дистанции датчика | 1 mm[400 mm] |
| Резьба | M12 |
| Сдвиг угла | Typ. ± 2° |
| Серия | 3C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 55 °C |
| Тип выхода | Transistor,PNP |
| Тип крепления | Via optional mounting device, Two M3 threaded sleeves |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 3,000 Hz |
| Черный/белый ошибка | <, 10% up to 170 mm |
