| Код производителя50109712 |
Описание индуктивного датчика Leuze IS 230MM/4NO-10E

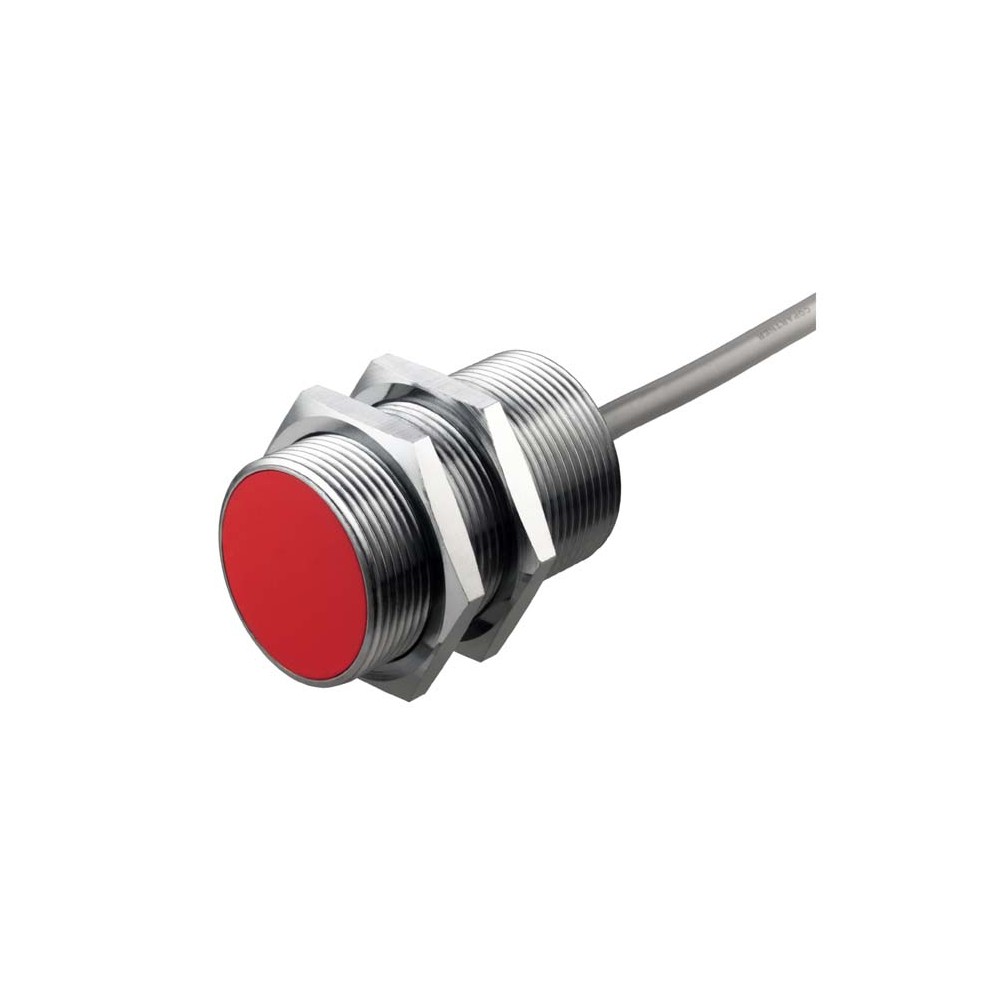

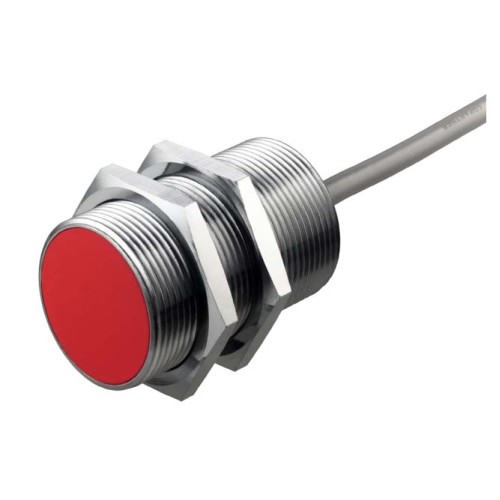

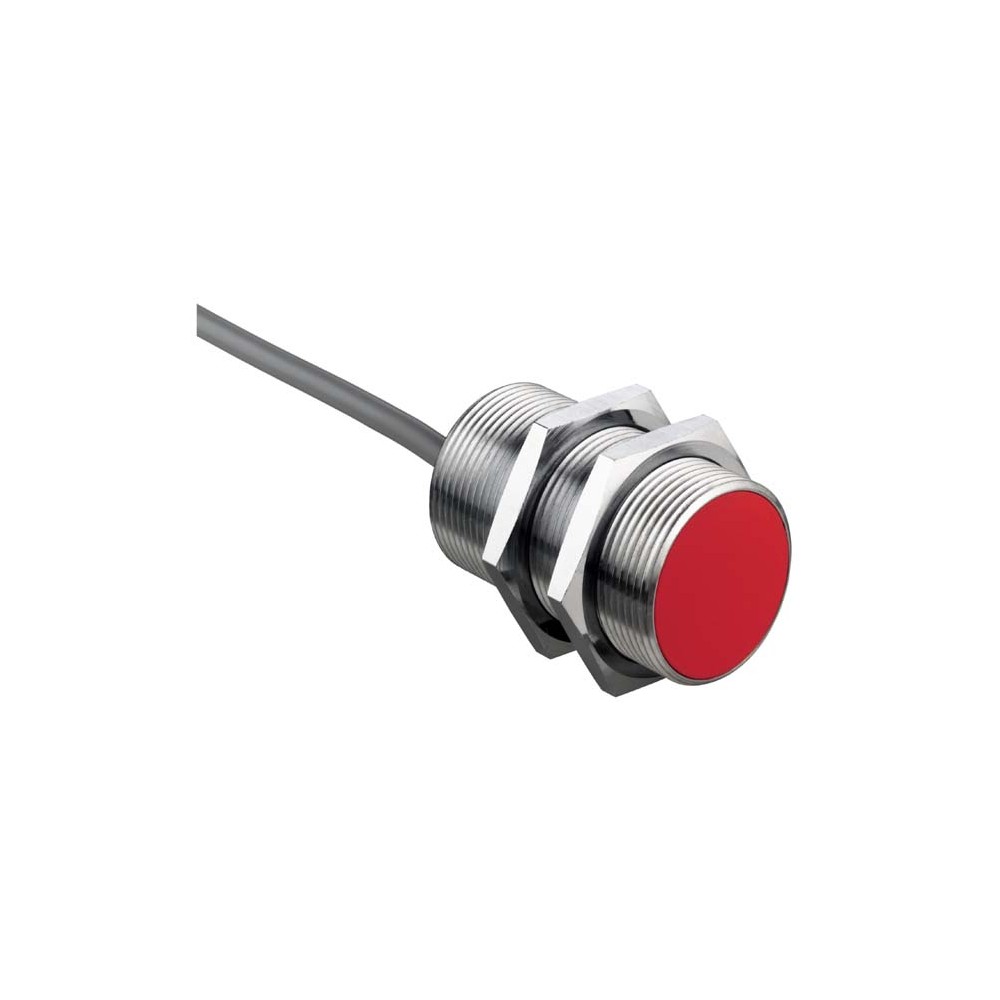

Индуктивный бесконтактный переключатель Leuze IS 230MM/4NO-10E (артикул 50109712) представляет собой надежное решение для систем промышленной автоматизации. Датчик выполнен в прочном цилиндрическом корпусе из никелированной латуни с резьбой M30, что обеспечивает высокую механическую устойчивость и удобство монтажа. Модель предназначена для обнаружения металлических объектов в зоне действия до 10 мм без физического контакта, что исключает износ и увеличивает срок службы оборудования.
Технические характеристики
- Тип выхода: Транзисторный PNP, функция НО (нормально открытый).
- Дистанция срабатывания: Рабочий диапазон 0–8,1 мм, предельный — 10 мм.
- Частота переключения: 1 200 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Напряжение питания: 10–30 В постоянного тока (DC).
- Тип монтажа: Встраиваемый (заподлицо).
- Подключение: Трехжильный кабель в ПВХ-оболочке длиной 2 метра, сечение жилы 0,34 мм².
- Степень защиты: IP 67, полная пыленепроницаемость и защита при кратковременном погружении в воду.
Преимущества и надежность
Датчик серии 230 отличается стабильностью работы в сложных условиях эксплуатации. Корпус из никелированной латуни и торцевая часть из полибутилентерефталата (PBT) устойчивы к агрессивным средам и температурным колебаниям от -25 до +70 °C.
- Комплексная защита: Встроенная защита от короткого замыкания, переполюсовки и индуктивных помех.
- Визуальный контроль: Наличие яркого светодиодного индикатора для оперативного мониторинга состояния переключения.
- Точность: Низкий температурный дрейф (не более 10%) и высокая повторяемость (5%) гарантируют стабильность срабатывания.
- Электромагнитная совместимость: Соответствие стандартам IEC 61000-4-2/3/4 обеспечивает устойчивость к помехам в промышленных сетях.
Сферы применения
Благодаря высокой частоте отклика и защищенному исполнению, датчик Leuze IS 230MM/4NO-10E широко применяется в следующих областях:
- Машиностроение: Контроль положения подвижных узлов станков и механизмов.
- Конвейерные системы: Подсчет металлических деталей и контроль их наличия на линии.
- Упаковочное оборудование: Синхронизация циклов работы механизмов.
- Автоматизированные склады: Определение конечных положений подъемников и тележек.
| Алюминий | 0.45 |
|---|---|
| Вес | 180 г |
| Габариты | 30 mmx52 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | II |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.55 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.4 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.8 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 10 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 8.1 mm |
| Размер установки Д2 | 30 mm |
| Резьба | M30x1.5 mm |
| Серия | 230 |
| Сертификаты | c UL US |
| Сечение провода | 0.34 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 30 x 30 mm², Fe360 |
| Стартовая задержка | 70 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 1,200 Hz |
