Индуктивный датчик Leuze IS 230MM/1NC.3-15N
Характеристики
| Код производителя50128153 |
Описание
Описание индуктивного датчика Leuze IS 230MM/1NC.3-15N

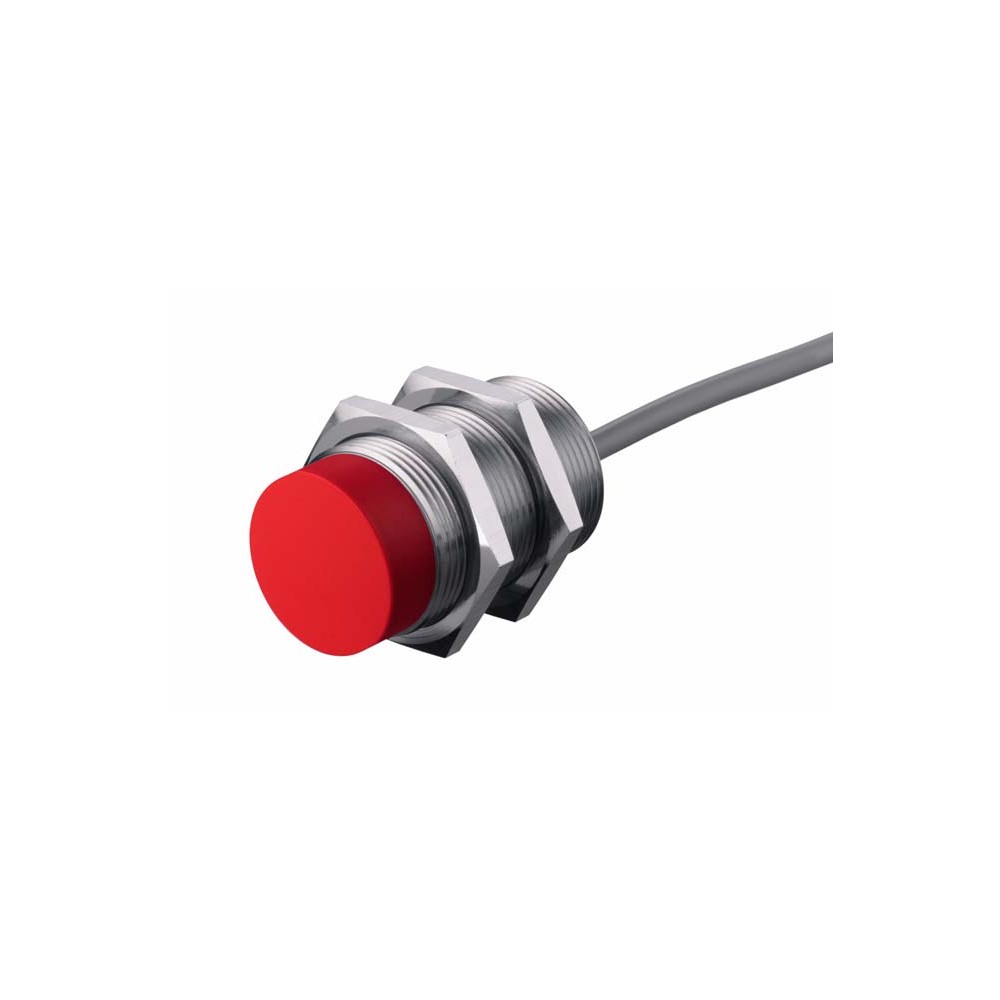

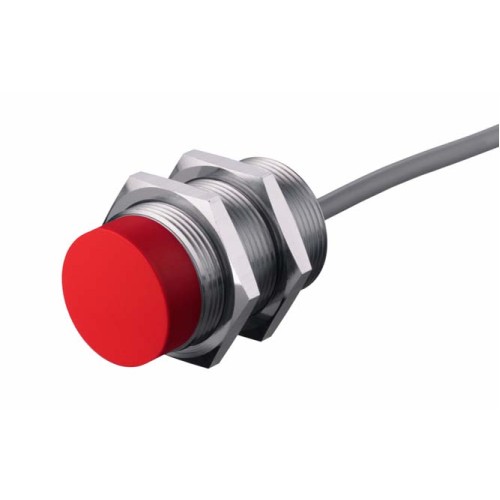

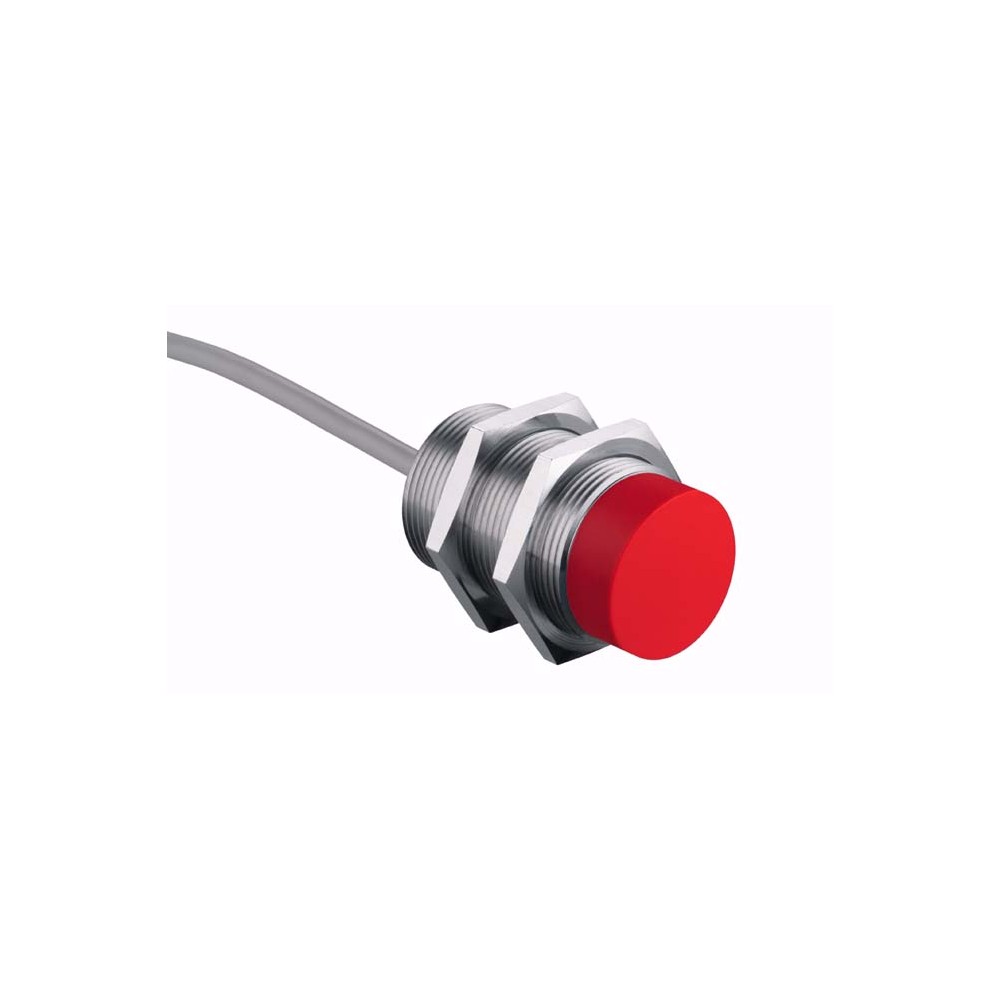

Индуктивный бесконтактный переключатель Leuze IS 230MM/1NC.3-15N (артикул 50128153) представляет собой надежное решение для систем промышленной автоматизации, требующих высокой точности обнаружения металлических объектов. Датчик выполнен в прочном цилиндрическом корпусе из хромированной латуни с резьбой M30, что обеспечивает устойчивость к механическим нагрузкам и коррозии.
Ключевой особенностью данной модели является универсальное питание AC/DC в широком диапазоне от 10 до 320 В, что позволяет интегрировать устройство в различные электрические цепи без использования дополнительных преобразователей. Датчик работает по принципу нормально закрытого контакта (NC) и предназначен для незащищенного (незаподлицо) монтажа.
Технические характеристики
- Предельное расстояние срабатывания: 15 мм
- Рабочий диапазон (Sa): 0...12.1 мм
- Тип выхода: Релейный, NC (нормально закрытый)
- Частота переключения: 500 Гц
- Материал корпуса: Хромированная латунь, торцевая часть из ПБТ (PBT)
- Степень защиты: IP 67
- Тип подключения: Кабель ПВХ длиной 2 метра, сечение жил 0.34 мм²
- Максимальный коммутируемый ток: 200 мА
- Рабочая температура: от -25 до +70 °C
Преимущества и функциональные особенности
- Комплексная защита: Устройство оснащено защитой от короткого замыкания, переполюсовки и индуктивных выбросов, что гарантирует длительный срок службы в тяжелых промышленных условиях.
- Высокая точность: Повторяемость результатов составляет 0.75 мм, а температурный дрейф не превышает 10% во всем рабочем диапазоне.
- Визуальный контроль: Наличие яркого светодиодного индикатора позволяет оперативно диагностировать состояние датчика.
- Электромагнитная совместимость: Соответствие стандартам IEC 61000-4 обеспечивает стабильную работу при наличии помех от силового оборудования.
- Универсальность детектирования: Коэффициенты коррекции позволяют эффективно работать с различными металлами (сталь Fe360 — 1.0, нержавеющая сталь — 0.95, алюминий — 0.5).
Сферы применения
Индуктивный датчик Leuze серии 230 оптимально подходит для решения следующих задач:
- Контроль положения исполнительных механизмов на конвейерных линиях.
- Мониторинг конечных положений узлов в станкостроении и металлообработке.
- Использование в упаковочном оборудовании для счета металлических деталей.
- Автоматизация складских систем и подъемно-транспортного оборудования.
Характеристики Индуктивный датчик Leuze IS 230MM/1NC.3-15N
Основные характеристики
| Алюминий | 0.5 |
|---|---|
| Вес | 180 г |
| Габариты | 30 mmx50 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Inductive protection, Polarity reversal protection, Short circuit protected |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 2 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.55 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.45 |
| Металл корпуса | Chromed brass |
| Напряжение питания U в | 10 ... 320 V,AC/DC |
| Нержавеющая сталь | 0.95 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Повторяемость | 0.75 mm |
| Предельный рабочий диапазон | 15 mm |
| Принцип переключения | NC (normally closed) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 12.1 mm |
| Резьба | M30x1.5 mm |
| Серия | 230 |
| Сечение провода | 0.34 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 45 x 45 mm², Fe360 |
| Стартовая задержка | 70 ms |
| Степень защиты | IP 67 |
| Тактовая частота | 50,000 Hz |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Relay,NC |
| Тип дисплея | LED |
| Тип крепления | Via optional mounting device, Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | AC/DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 1 mA |
| Функции | Voltage supply |
| Цвет кабеля | Black |
| Цвет корпуса | Silver, Red, RAL 3000 |
| Частота переключения | 500 Hz |
