| Код производителя50128166 |
Описание индуктивного датчика Leuze IS 230FM/2NO.5-10E

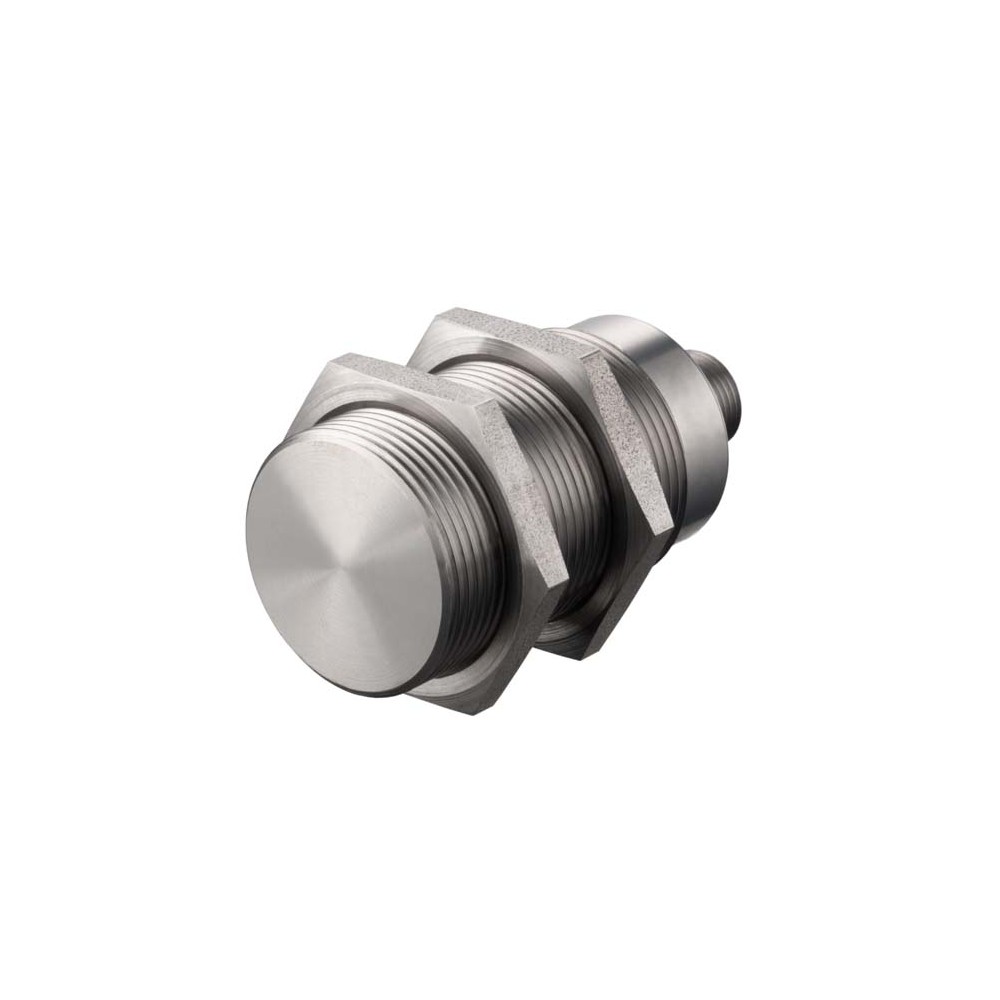

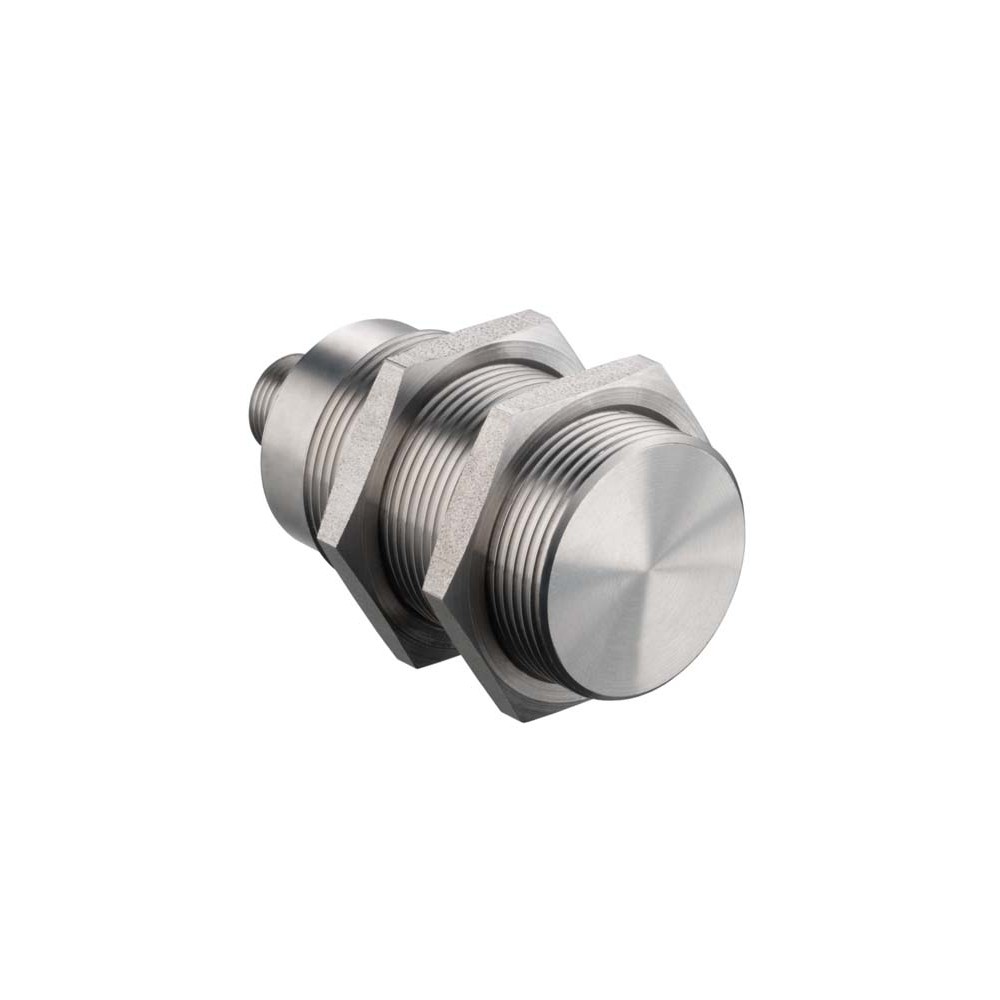

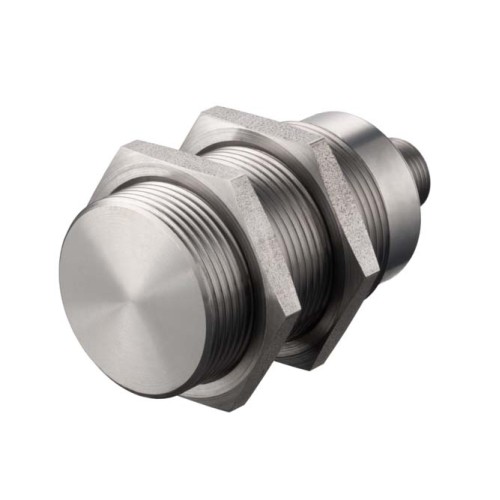

Индуктивный бесконтактный выключатель Leuze IS 230FM/2NO.5-10E (артикул 50128166) представляет собой надежное решение для систем промышленной автоматизации, требующих высокой точности детектирования металлических объектов. Датчик выполнен в прочном цилиндрическом корпусе из нержавеющей стали (V2A) с резьбой M30, что обеспечивает устойчивость к агрессивным средам и механическим нагрузкам.
Ключевой особенностью данной модели является коэффициент редукции 1 (Reduction factor 1). Это позволяет датчику обнаруживать различные металлы (сталь, алюминий, медь, латунь) на одном и том же расстоянии без снижения чувствительности, что значительно упрощает настройку оборудования при работе с разнородными материалами.
Технические характеристики
- Рабочее расстояние: до 10 мм (гарантированный интервал 0–8.1 мм).
- Тип монтажа: заподлицо (встраиваемый).
- Выходной сигнал: NPN, нормально открытый (NO).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Максимальный ток нагрузки: 200 мА.
- Частота переключения: 50 Гц.
- Подключение: встроенный кабель длиной 2 метра (материал PUR, сечение 0.34 мм²).
- Степень защиты: IP 68 и IP 69K (полная пыленепроницаемость и устойчивость к мойке под высоким давлением).
Преимущества и надежность
- Цельнометаллический корпус: торцевая часть и гильза изготовлены из нержавеющей стали AISI 303, что гарантирует долговечность в тяжелых условиях эксплуатации.
- Комплексная защита: электроника датчика защищена от короткого замыкания, переполюсовки и индуктивных наводок.
- Стабильность работы: температурный дрейф не превышает 10% во всем рабочем диапазоне от -25 до +70 °C.
- Визуальный контроль: наличие светодиодного индикатора позволяет оперативно диагностировать состояние переключения.
Сферы применения
Благодаря высокой степени защиты и способности одинаково эффективно реагировать на черные и цветные металлы, датчик оптимально подходит для следующих задач:
- Пищевая и фармацевтическая промышленность (благодаря гигиеничному исполнению и защите IP 69K).
- Станкостроение и металлообработка.
- Конвейерные системы и автоматизированные складские комплексы.
- Робототехнические линии для контроля положения узлов и механизмов.
| Алюминий | 1 |
|---|---|
| Вес | 190 г |
| Габариты | 30 mmx50 mm |
| Гистерезис переключения | 15 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Short circuit protected, Inductive protection, Polarity reversal protection |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Корпус из нержавеющей стали | V2A |
| Латунь | 1.3 |
| Материал корпуса | Stainless steel |
| Материал оболочки | PUR |
| Материал торцевой части | Stainless steel,AISI 303 |
| Медь | 0.8 |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.6 |
| Особенности | Reduction factor 1 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 10 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 8.1 mm |
| Резьба | M30x1.5 mm |
| Серия | 230 |
| Сертификаты | c UL US |
| Сечение провода | 0.34 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 30 x 30 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 68, IP 69K |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,NPN |
| Тип дисплея | LED |
| Тип крепления | Via optional mounting device, Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Voltage supply, Signal OUT |
| Цвет кабеля | Black |
| Цвет корпуса | Silver |
| Частота переключения | 50 Hz |
