Индуктивный датчик Leuze IS 206MP/4NO-3E0
Характеристики
| Код производителя50109686 |
Описание

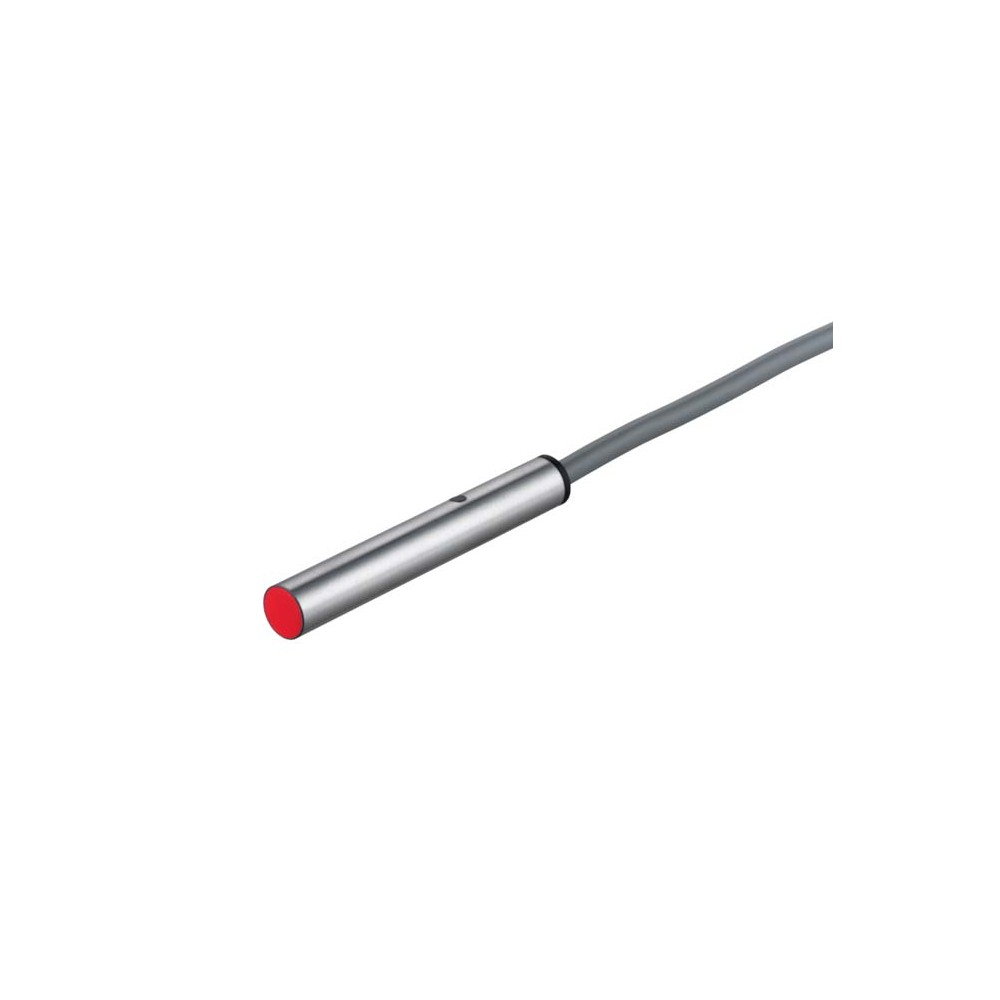

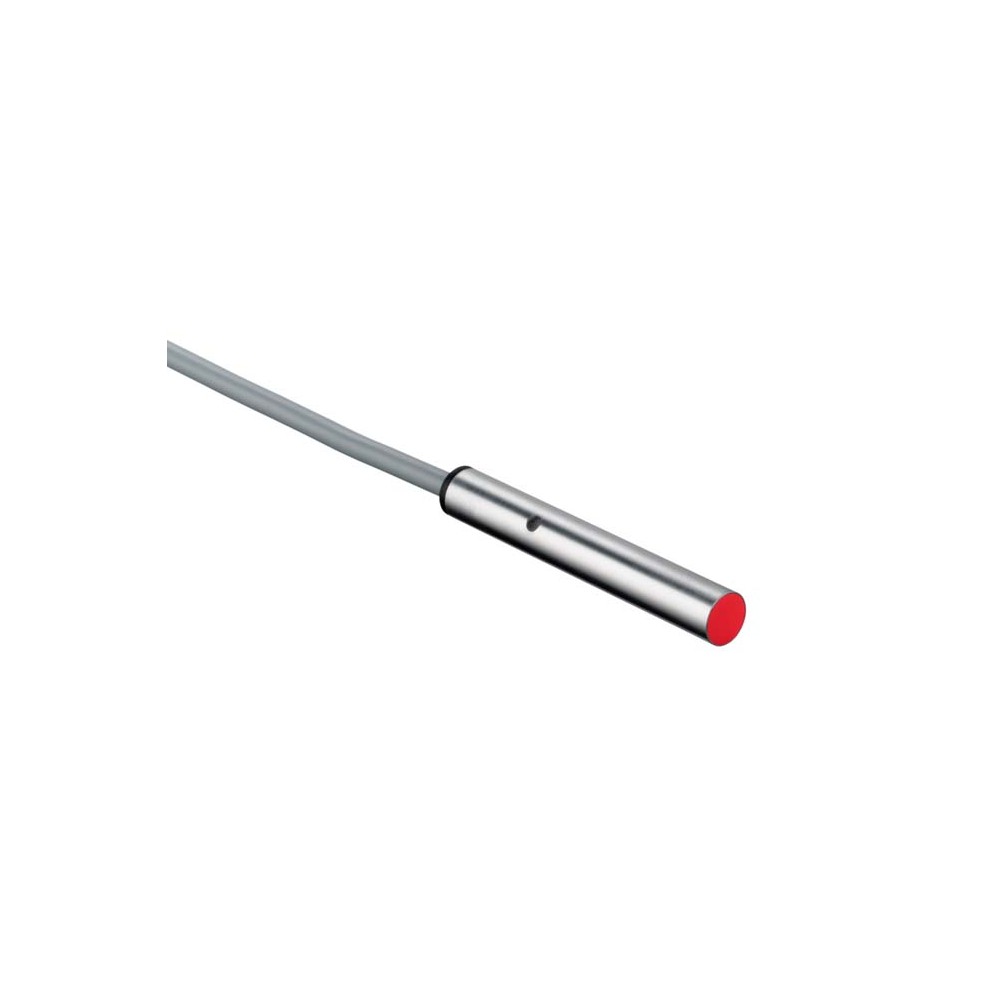

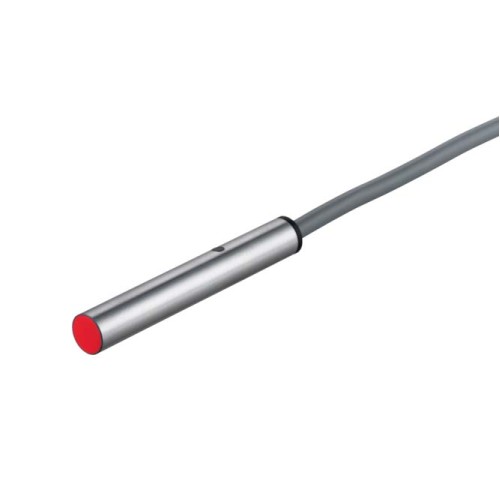

Индуктивный бесконтактный датчик Leuze IS 206MP/4NO-3E0
Промышленный индуктивный датчик Leuze IS 206MP/4NO-3E0 (артикул 50109686) представляет собой компактное решение в цилиндрическом корпусе диаметром 6,5 мм. Устройство предназначено для бесконтактного обнаружения металлических объектов в системах промышленной автоматизации. Благодаря возможности встраиваемого (скрытого) монтажа, датчик оптимально подходит для установки в ограниченном пространстве оборудования.
Технические характеристики
- Рабочее расстояние (Sn): 3 мм (рабочий диапазон 0…2,4 мм).
- Тип выхода: Транзисторный PNP с логикой работы NO (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: до 1000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Материал корпуса: Хромированная латунь с торцевой частью из полибутилентерефталата (PBT).
- Подключение: Трехжильный кабель в ПВХ-оболочке длиной 2 метра, сечение жил 0,14 мм².
- Класс защиты: IP 67, обеспечивающий полную пыленепроницаемость и защиту при кратковременном погружении в воду.
Преимущества датчика
- Высокая точность: Повторяемость результатов составляет не более 5%, что гарантирует стабильность срабатывания при серийном производстве.
- Комплексная защита: Интегрированная защита от обратной полярности, короткого замыкания и индуктивных помех предотвращает выход электроники из строя.
- Визуальный контроль: Наличие светодиодного индикатора позволяет оперативно диагностировать состояние датчика.
- Устойчивость к среде: Широкий температурный диапазон эксплуатации от -25 до +70 °C позволяет использовать устройство в неотапливаемых помещениях и вблизи нагревающегося оборудования.
- Коррекционные коэффициенты: Датчик откалиброван для работы с различными металлами (сталь Fe360 — 1; нержавеющая сталь — 0,67; латунь — 0,35; алюминий — 0,26).
Сферы применения
Индуктивный датчик Leuze серии 206 широко применяется в следующих областях:
- Машиностроение: контроль положения подвижных частей станков и механизмов.
- Упаковочные линии: подсчет металлических изделий и контроль целостности тары.
- Робототехника: определение конечных положений манипуляторов.
- Конвейерные системы: мониторинг наличия деталей на ленте.
Характеристики Индуктивный датчик Leuze IS 206MP/4NO-3E0
Основные характеристики
| Алюминий | 0.26 |
|---|---|
| Вес | 43 г |
| Габариты | 6.5 mmx45 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | III |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.35 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.18 |
| Металл корпуса | Chromed brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.67 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Предельный рабочий диапазон | 3 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 2.4 mm |
| Серия | 206 |
| Сертификаты | c UL US |
| Сечение провода | 0.14 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 9 x 9 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Via optional mounting device |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 1,000 Hz |
