| Код производителя50141702 |

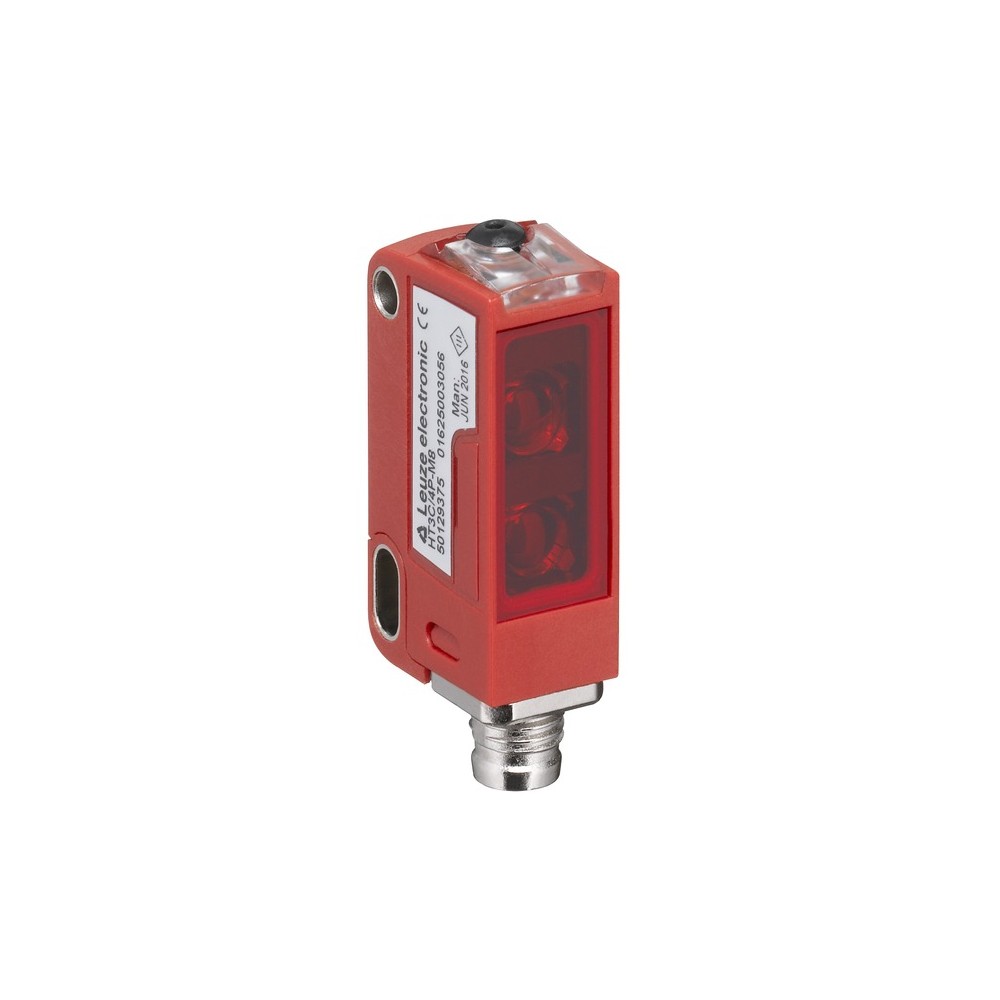

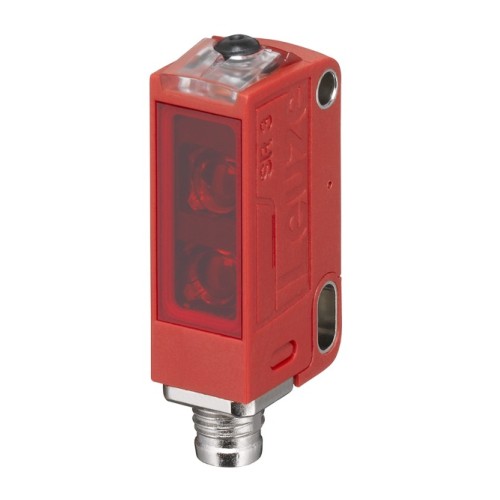

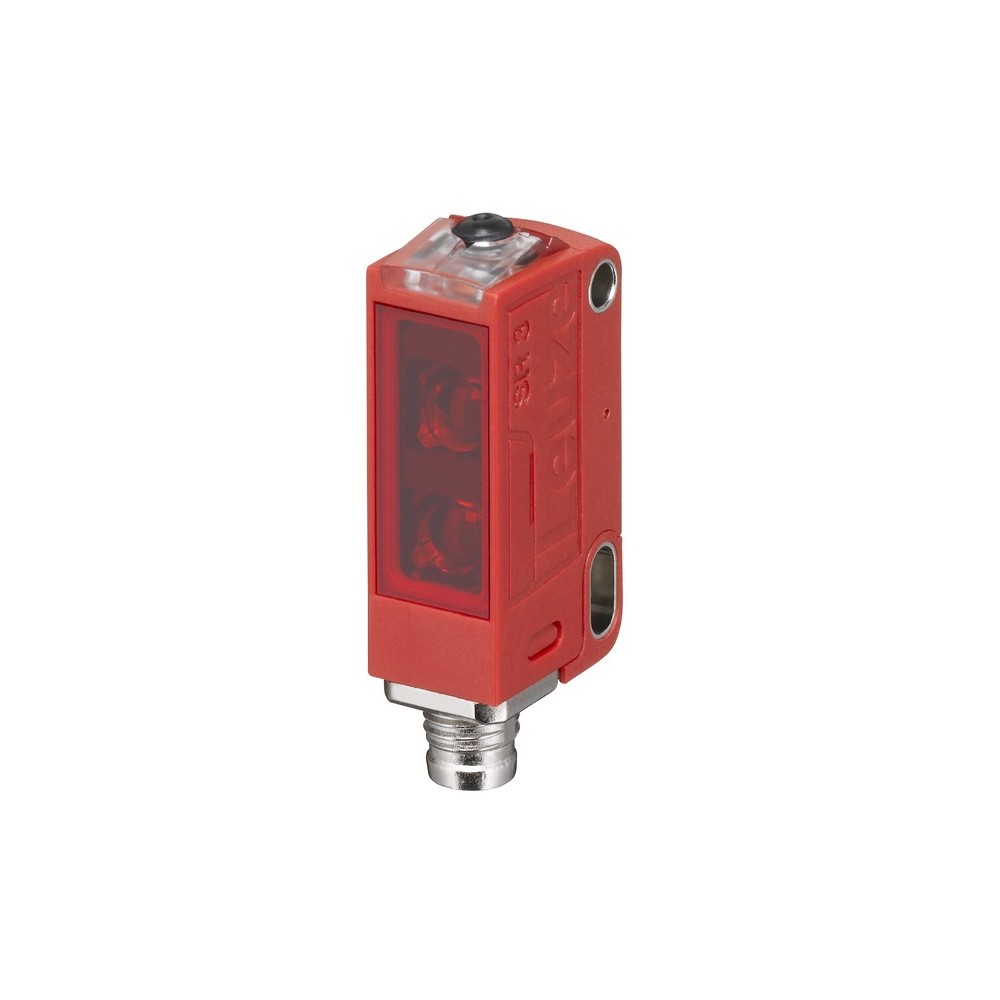

Оптический датчик Leuze HT3C.S3/6X-M8 с подавлением заднего фона
Диффузный датчик Leuze HT3C.S3/6X-M8 (артикул 50141702) представляет собой высокоточное решение для обнаружения объектов в ограниченном пространстве. Благодаря технологии подавления заднего фона (BGS), устройство стабильно работает даже при наличии отражающих поверхностей или посторонних предметов непосредственно за зоной сканирования. Компактный корпус серии 3C в сочетании с малым световым пятном позволяет интегрировать датчик в сложные автоматизированные системы, где требуется деликатное и точное детектирование.
Технические характеристики
- Рабочий диапазон: от 10 до 80 мм (регулируемый).
- Источник излучения: красный светодиод (LED) с малым размером пятна (4 мм на дистанции 60 мм).
- Тип выхода: двухтактный (Push-pull), переключение «светло/темно» (PNP/NPN).
- Время отклика: 0,66 мс, частота переключения до 750 Гц.
- Напряжение питания: 12–30 В постоянного тока (DC).
- Класс защиты: IP 67 и IP 69K, сертификация ECOLAB.
- Подключение: стандартный металлический разъем M8 (4-pin).
Преимущества и особенности
Главным преимуществом модели является функция Small light spot (S), которая обеспечивает высокую плотность светового луча для обнаружения миниатюрных деталей. Настройка датчика осуществляется через интуитивно понятную кнопку Teach button, что сокращает время ввода оборудования в эксплуатацию.
Корпус из PC-ABS пластика и линза из PMMA устойчивы к агрессивным средам, что подтверждается соответствием стандартам ECOLAB. Встроенная защита от короткого замыкания и переполюсовки гарантирует долговечность электроники. Датчик сохраняет работоспособность в экстремальном температурном диапазоне от -40 до +60 °C, что делает его пригодным для использования в холодильных установках и горячих цехах.
Сферы применения
- Упаковочное оборудование: контроль наличия этикеток, крышек или мелких вложений.
- Фармацевтическая промышленность: детекция ампул и блистеров в стерильных зонах.
- Пищевое производство: работа на линиях розлива и фасовки, требующих регулярной мойки под давлением.
- Электронная промышленность: позиционирование печатных плат и микрокомпонентов на конвейере.
| Вес | 10 г |
|---|---|
| Время отклика | 0.66 ms |
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Диапазон регулировки | 30 ... 80 mm |
| Защита | Short circuit protected, Polarity reversal protection |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 12 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Teach button |
| Особенности | Small light spot (S) |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching (PNP)/dark switching (NPN) |
| Рабочий диапазон | 0.01 ... 0.08 m |
| Размер пятна на дистанции датчика | 4 mm[60 mm] |
| Резьба | M8 |
| Серия | 3C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,Push-pull |
| Тип крепления | Via optional mounting device, Through-hole mounting |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 25 mA |
| Функции | Signal OUT, Voltage supply |
| Частота переключения | 750 Hz |
| Черный/белый ошибка | <, ± 2 mm |
