| Код производителя50145121 |

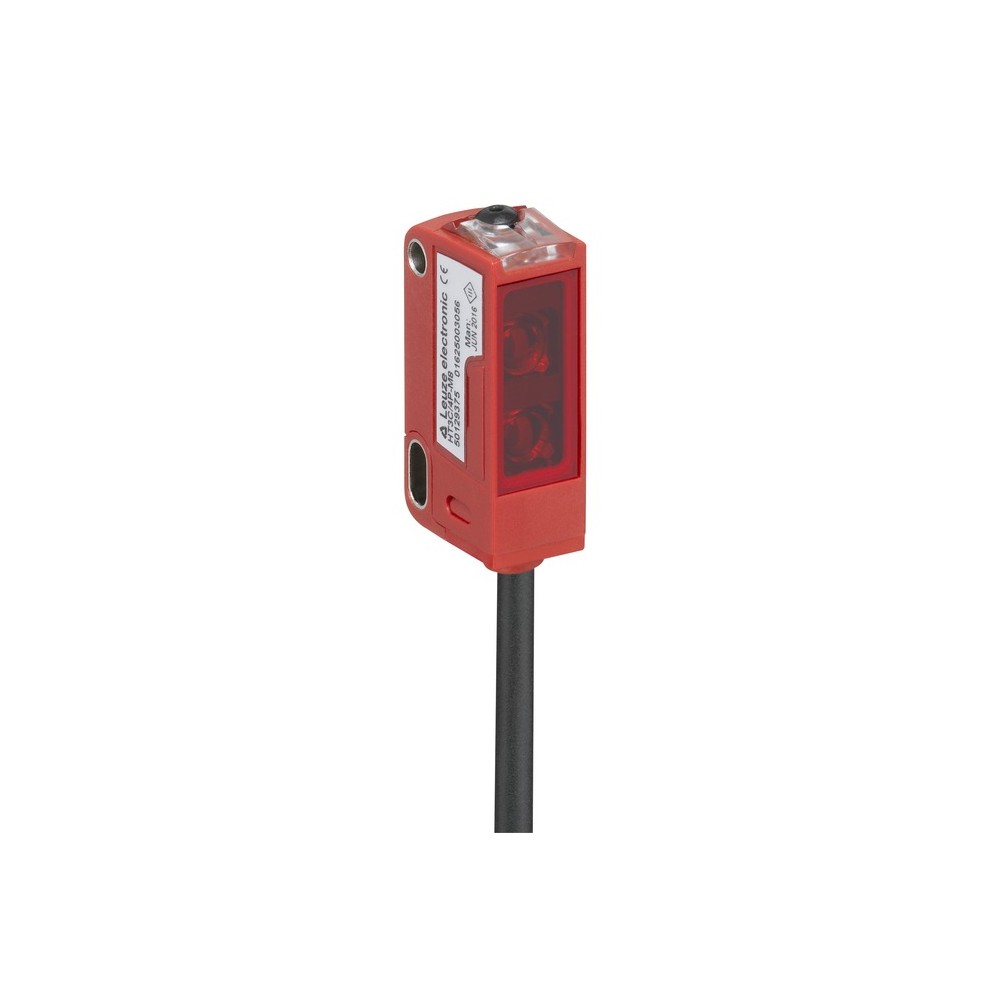

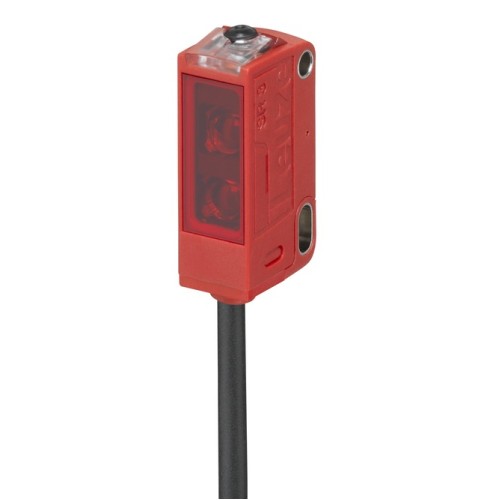

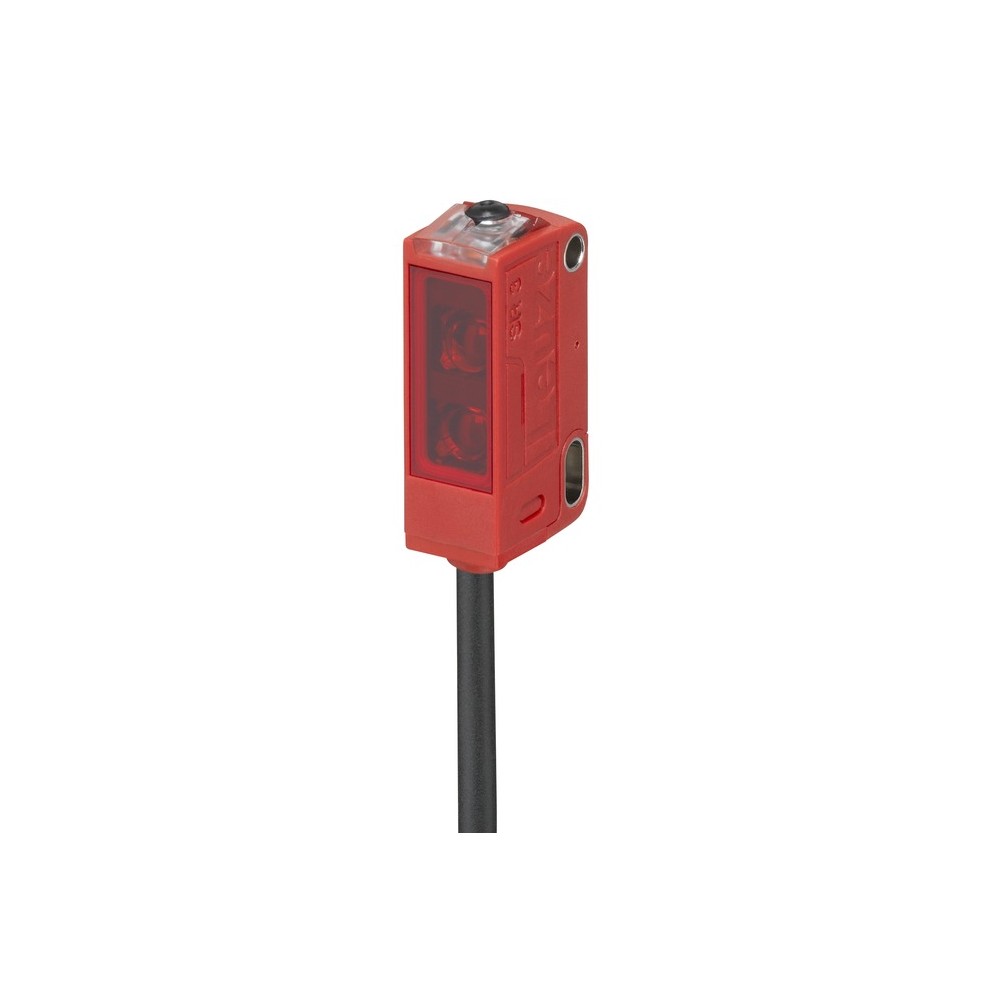

Оптический датчик Leuze HT3C.S3/6X с подавлением заднего фона
Диффузный датчик Leuze HT3C.S3/6X (артикул 50145121) представляет собой высокоточное решение для автоматизации производственных линий. Благодаря принципу сканирования с подавлением заднего фона, устройство стабильно распознает объекты независимо от их цвета, текстуры или наличия отражающих поверхностей позади рабочей зоны. Модификация Small light spot (S) обеспечивает формирование малого светового пятна, что критично при детектировании миниатюрных деталей или работе в ограниченном пространстве.
Технические характеристики
- Рабочий диапазон: от 10 до 80 мм (регулируемый).
- Источник света: красный светодиод (LED).
- Время отклика: 0,66 мс, что гарантирует точность при частоте переключения до 750 Гц.
- Тип выхода: двухтактный (Push-pull), поддерживающий логику PNP (светлое) и NPN (темное).
- Напряжение питания: 12–30 В постоянного тока (DC).
- Подключение: 4-жильный кабель длиной 2 метра.
- Класс защиты: IP 67 и IP 69K, устойчивость к мойке под давлением.
Преимущества и особенности эксплуатации
Корпус из ударопрочного пластика PC-ABS в сочетании с оптикой из PMMA обеспечивает долговечность в агрессивных средах. Датчик сертифицирован по стандарту ECOLAB, что позволяет использовать его на объектах с жесткими санитарными требованиями. Настройка осуществляется через интуитивно понятную кнопку Teach-in, позволяя быстро адаптировать сенсор под конкретную задачу.
Минимальная погрешность «черное/белое» (менее 2 мм) гарантирует, что изменение цвета объекта не приведет к ложному срабатыванию или пропуску детали. Встроенная защита от короткого замыкания и переполюсовки исключает выход оборудования из строя при ошибках монтажа.
Сферы применения
- Упаковочное оборудование: контроль наличия этикеток, крышек или мелких вложений.
- Фармацевтическая промышленность: детекция блистеров и ампул в стерильных зонах.
- Электронная промышленность: позиционирование печатных плат и компонентов.
- Пищевое производство: работа на конвейерах, подвергающихся регулярной санитарной обработке.
| Вес | 50 г |
|---|---|
| Время отклика | 0.66 ms |
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Диапазон регулировки | 30 ... 80 mm |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 4 -wire |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 12 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Teach button |
| Особенности | Small light spot (S) |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching (PNP)/dark switching (NPN) |
| Рабочий диапазон | 0.01 ... 0.08 m |
| Размер пятна на дистанции датчика | 4 mm[60 mm] |
| Серия | 3C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,Push-pull |
| Тип крепления | Through-hole mounting, Via optional mounting device |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 25 mA |
| Функции | Signal OUT, Voltage supply |
| Частота переключения | 750 Hz |
| Черный/белый ошибка | <, ± 2 mm |
