| Код производителя50141703 |

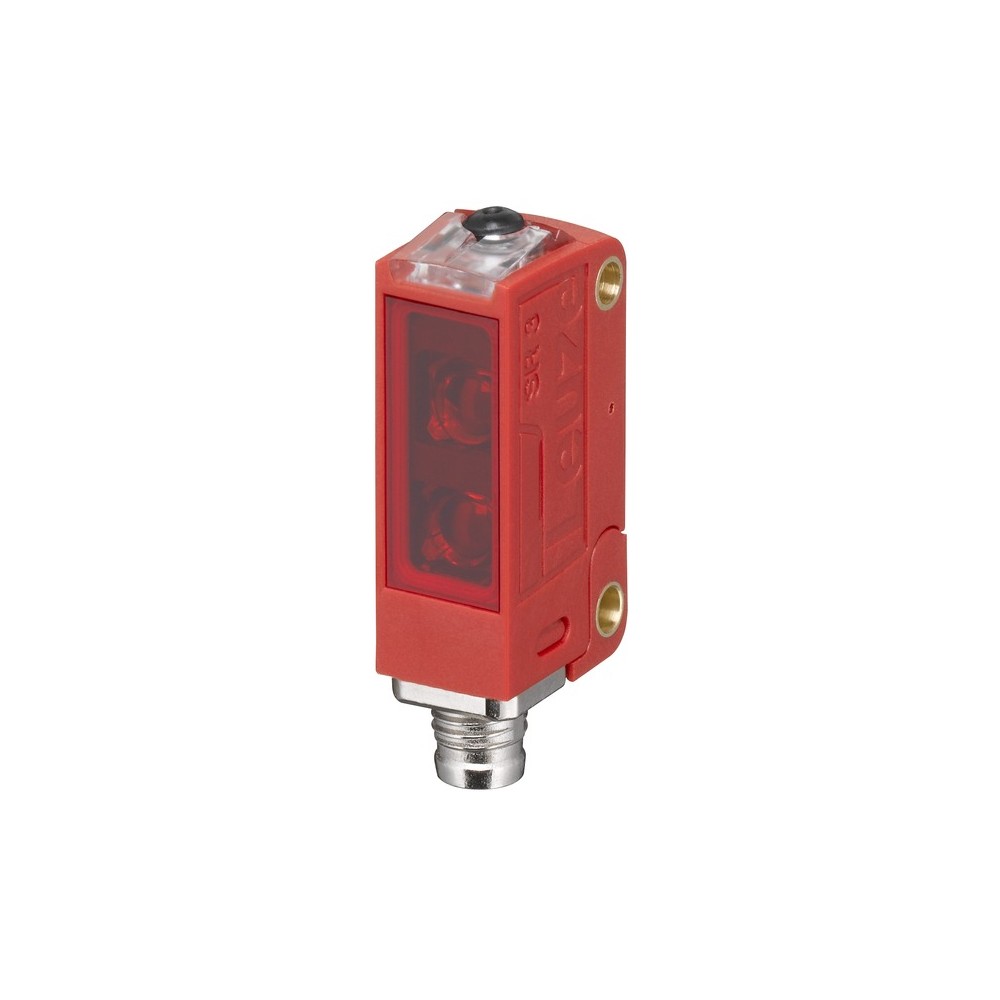

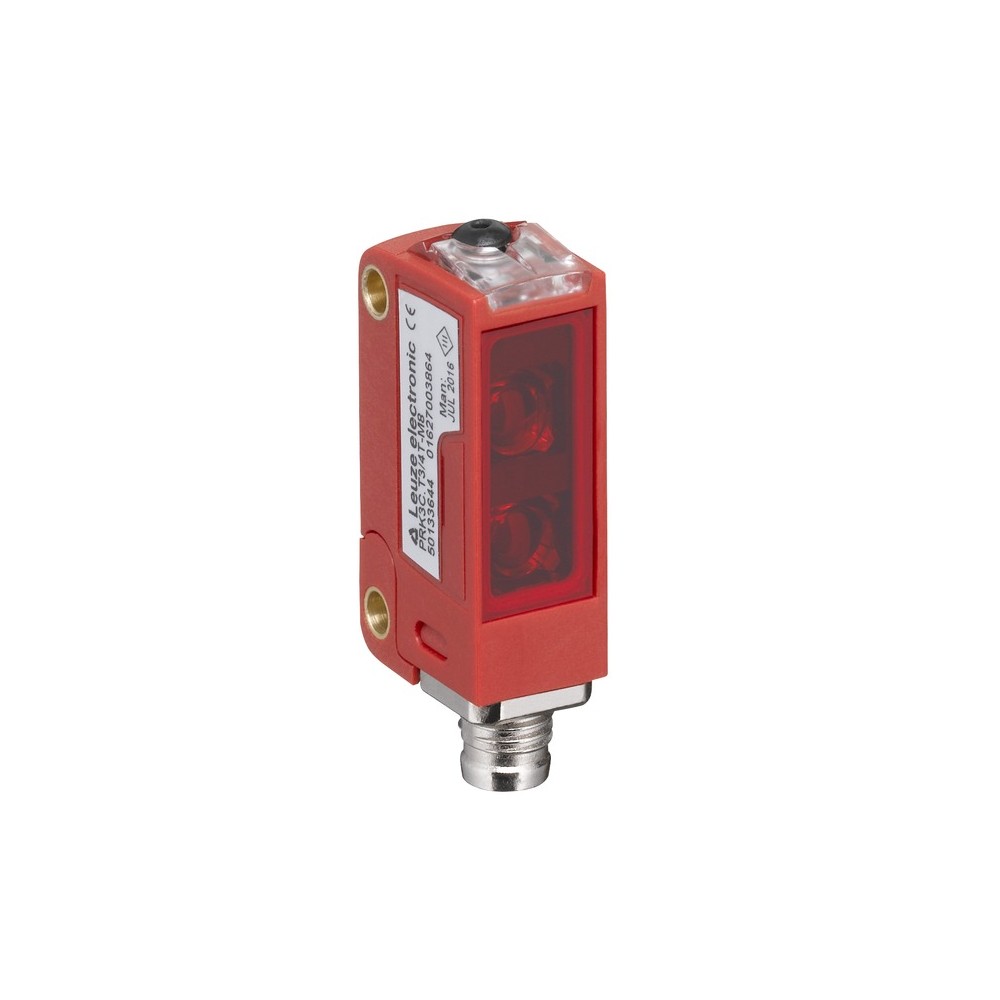

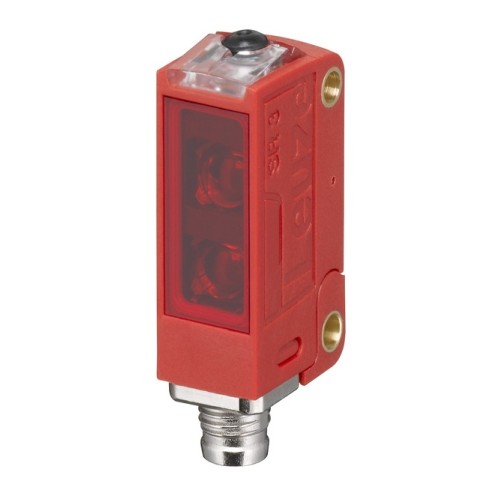

Оптический датчик Leuze HT3C.BS3/L6-M8 с подавлением заднего фона
Диффузный датчик Leuze HT3C.BS3/L6-M8 (артикул 50141703) представляет собой высокоточное решение для обнаружения объектов в условиях ограниченного пространства. Благодаря технологии подавления заднего фона, устройство стабильно работает даже при наличии отражающих или контрастных поверхностей непосредственно за контролируемой зоной. Компактный корпус серии 3C и поддержка интерфейса IO-Link делают этот датчик оптимальным выбором для современных автоматизированных линий.
Технические характеристики
- Рабочий диапазон: от 10 до 80 мм с возможностью точной настройки через кнопку Teach.
- Источник света: красный светодиод (LED) с малым размером светового пятна (4 мм на расстоянии 60 мм).
- Время отклика: 0,66 мс, что обеспечивает частоту переключения до 750 Гц.
- Напряжение питания: 12–30 В постоянного тока (DC).
- Тип выхода: Push-pull (двухтактный), поддерживающий переключение PNP (на свет) и NPN (на темноту).
- Интерфейс связи: IO-Link спецификации V1.1 для удаленной настройки и диагностики.
- Защита: IP67 и IP69K, устойчивость к мойке агрессивными средствами (сертификация ECOLAB).
Преимущества и особенности
Датчик выполнен в прочном корпусе из PC-ABS пластика с оптикой из PMMA, что гарантирует долговечность при малом весе всего 10 грамм. Металлический разъем M8 на 4 контакта обеспечивает надежное электрическое соединение, устойчивое к вибрациям. Ключевой особенностью модели является минимальная погрешность при детектировании объектов разного цвета (черный/белый ошибка < ± 2 мм), что критично для точного позиционирования деталей на конвейере.
Устройство защищено от короткого замыкания и переполюсовки, а широкий температурный диапазон эксплуатации (от -40 до +60 °C) позволяет использовать его в холодильных установках и горячих цехах.
Сферы применения
- Упаковочное оборудование: контроль наличия мелких деталей и этикеток.
- Пищевая промышленность: работа в зонах с жесткими санитарными требованиями благодаря защите IP69K.
- Электронная промышленность: прецизионное обнаружение компонентов на печатных платах.
- Складская логистика: использование в составе малогабаритных захватов и манипуляторов.
| Вес | 10 г |
|---|---|
| Время отклика | 0.66 ms |
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Диапазон регулировки | 30 ... 80 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 12 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Teach button |
| Особенности | Small light spot (S) |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | IO-Link / light switching (PNP)/dark switching (NPN), Light switching (PNP)/dark switching (NPN) |
| Рабочий диапазон | 0.01 ... 0.08 m |
| Размер пятна на дистанции датчика | 4 mm[60 mm] |
| Резьба | M8 |
| Серия | 3C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Спецификация | V1.1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип | IO-Link |
| Тип выхода | Transistor,Push-pull |
| Тип крепления | Two M3 threaded sleeves, Via optional mounting device |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 25 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 750 Hz |
| Черный/белый ошибка | <, ± 2 mm |
