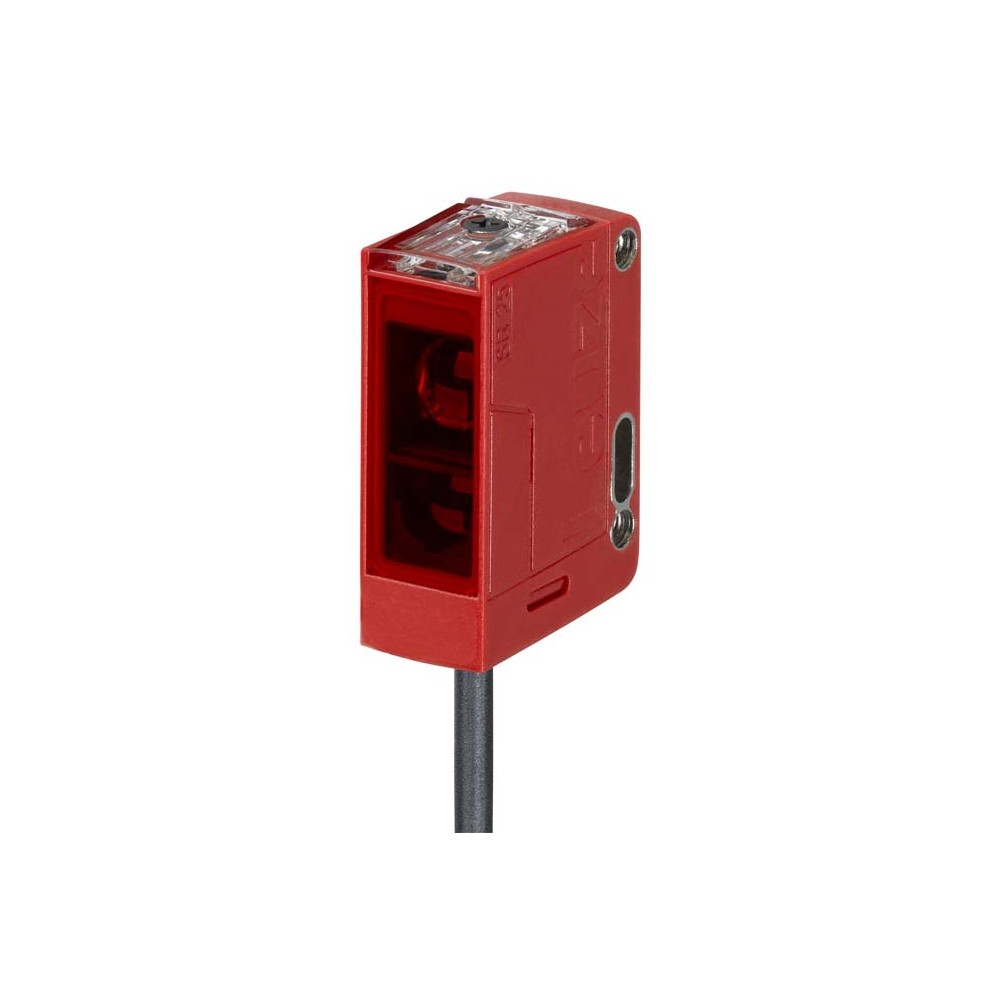

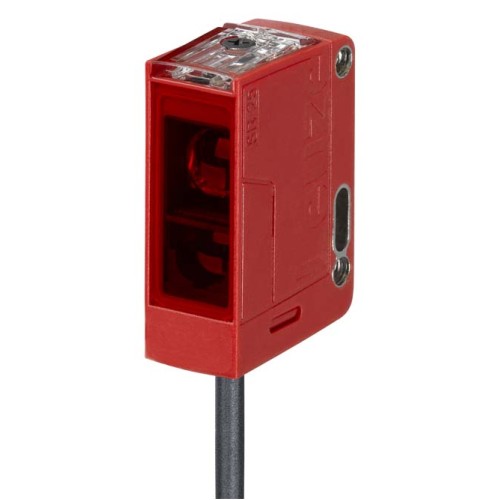

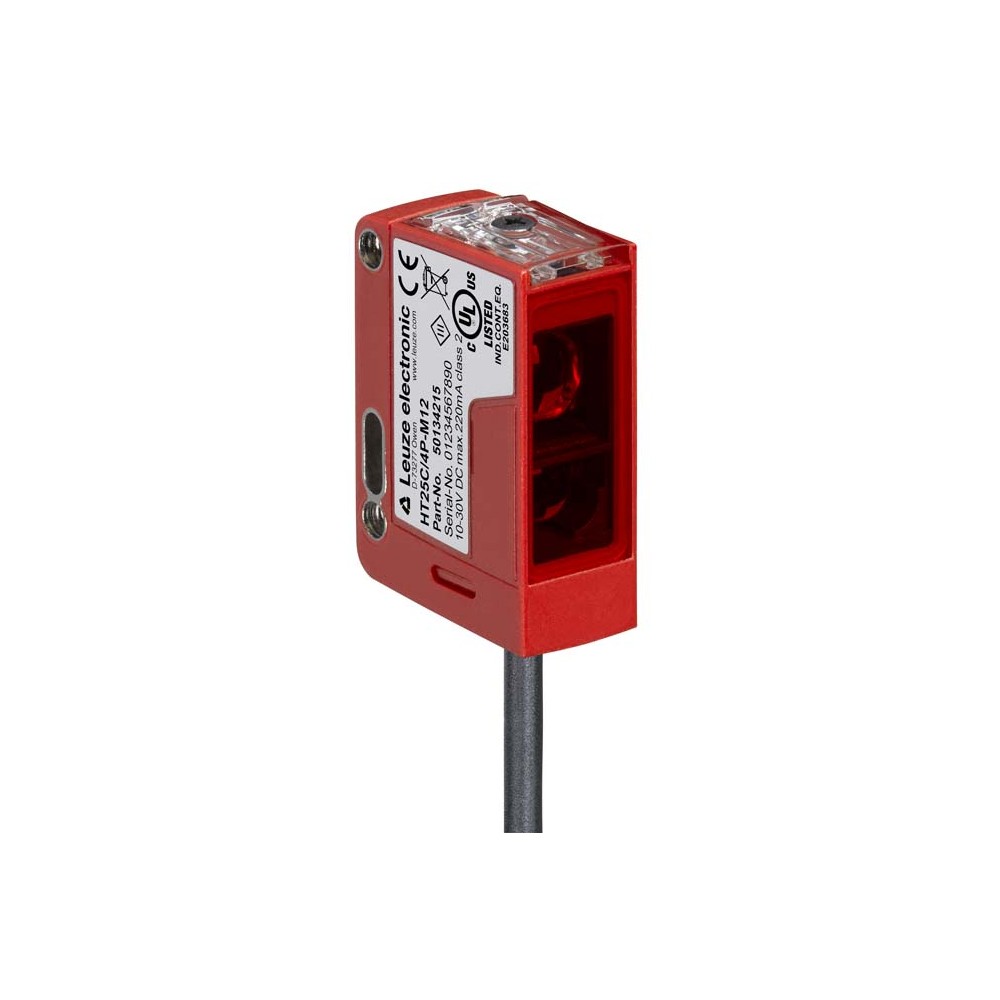

Диффузный датчик с подавлением заднего фона Leuze HT25CL2/4P
Характеристики
| Код производителя50139649 |
Описание
Лазерный диффузный датчик Leuze HT25CL2/4P с подавлением заднего фона
Прецизионный датчик Leuze HT25CL2/4P (артикул 50139649) представляет собой высокопроизводительное решение для систем промышленной автоматизации, где требуется стабильное обнаружение объектов независимо от их цвета и текстуры. Благодаря использованию лазерного излучателя 2-го класса и технологии подавления заднего фона, устройство обеспечивает исключительную точность позиционирования даже в сложных условиях эксплуатации.
Технические характеристики
- Принцип работы: Диффузное отражение с активным подавлением заднего фона.
- Рабочий диапазон: От 5 до 800 мм (регулируется многооборотным потенциометром).
- Источник света: Красный лазер, класс 2.
- Время отклика: 0.2 мс (частота переключения до 2500 Гц).
- Выходы: 2 транзисторных выхода PNP (переключение на свет/на темноту).
- Питание: 10–30 В постоянного тока (DC).
- Степень защиты: IP67 и IP69K, устойчивость к мойке под давлением.
- Подключение: Кабель длиной 2 метра, 4 жилы.
Ключевые преимущества
- Высокая помехоустойчивость: Минимальная ошибка «черное/белое» (менее 10% на дистанции до 350 мм) позволяет датчику корректно распознавать темные объекты на светлом фоне.
- Надежность в агрессивных средах: Корпус из ABS-пластика сертифицирован по стандарту ECOLAB, что допускает использование датчика в зонах с интенсивной санитарной обработкой химическими реагентами.
- Скорость обработки данных: Частота переключения 2.5 кГц делает эту модель оптимальной для высокоскоростных конвейерных линий.
- Широкий температурный диапазон: Стабильная работа при температурах от -40 до +60 °C.
- Безопасность: Встроенная защита от короткого замыкания и переполюсовки гарантирует сохранность электроники при ошибках монтажа.
Сферы применения
Датчик Leuze серии 25C разработан для эксплуатации в отраслях с высокими требованиями к гигиене и точности:
- Пищевая промышленность: Упаковочные линии, розлив напитков (благодаря защите IP69K).
- Фармацевтика: Контроль наличия блистеров и мелких компонентов.
- Машиностроение: Точное позиционирование деталей на сборочных участках.
- Логистика: Идентификация грузов на скоростных сортировочных узлах.
Характеристики Диффузный датчик с подавлением заднего фона Leuze HT25CL2/4P
Основные характеристики
| Вес | 55 г |
|---|---|
| Время отклика | 0.2 ms |
| Габариты | 15 mmx42.7 mmx30 mm |
| Диапазон регулировки | 50 ... 800 mm |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 2,IEC/EN 60825-1:2007 |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон | 0.005 ... 0.8 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.005 ... 0.8 m |
| Рабочий диапазон, серый 18% | 0.01 ... 0.6 m |
| Рабочий диапазон, черный 6% | 0.015 ... 0.45 m |
| Размер пятна на дистанции датчика | 3 mmx5 mm[1,000 mm] |
| Сдвиг угла | Typ. ± 1.5° |
| Серия | 25C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 69K, IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,PNP |
| Тип крепления | Through-hole mounting with M4 thread, Via optional mounting device |
| Тип пластика корпуса | ABS |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 2,500 Hz |
| Черный/белый ошибка | <, 10% up to 350 mm |
