| Код производителя50139652 |

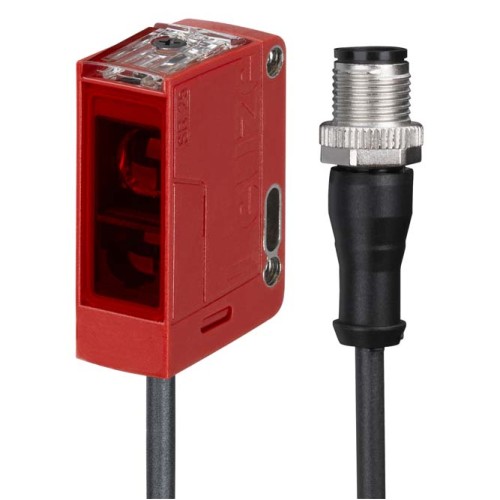

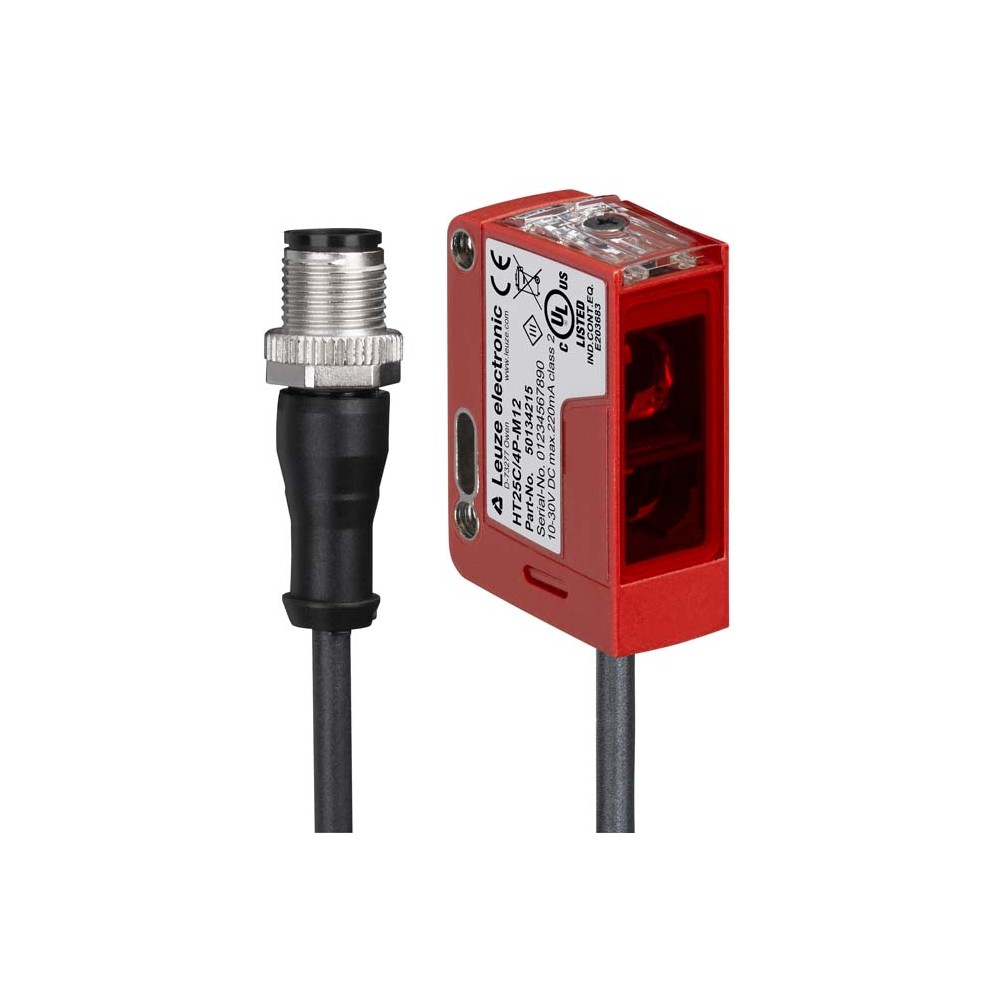

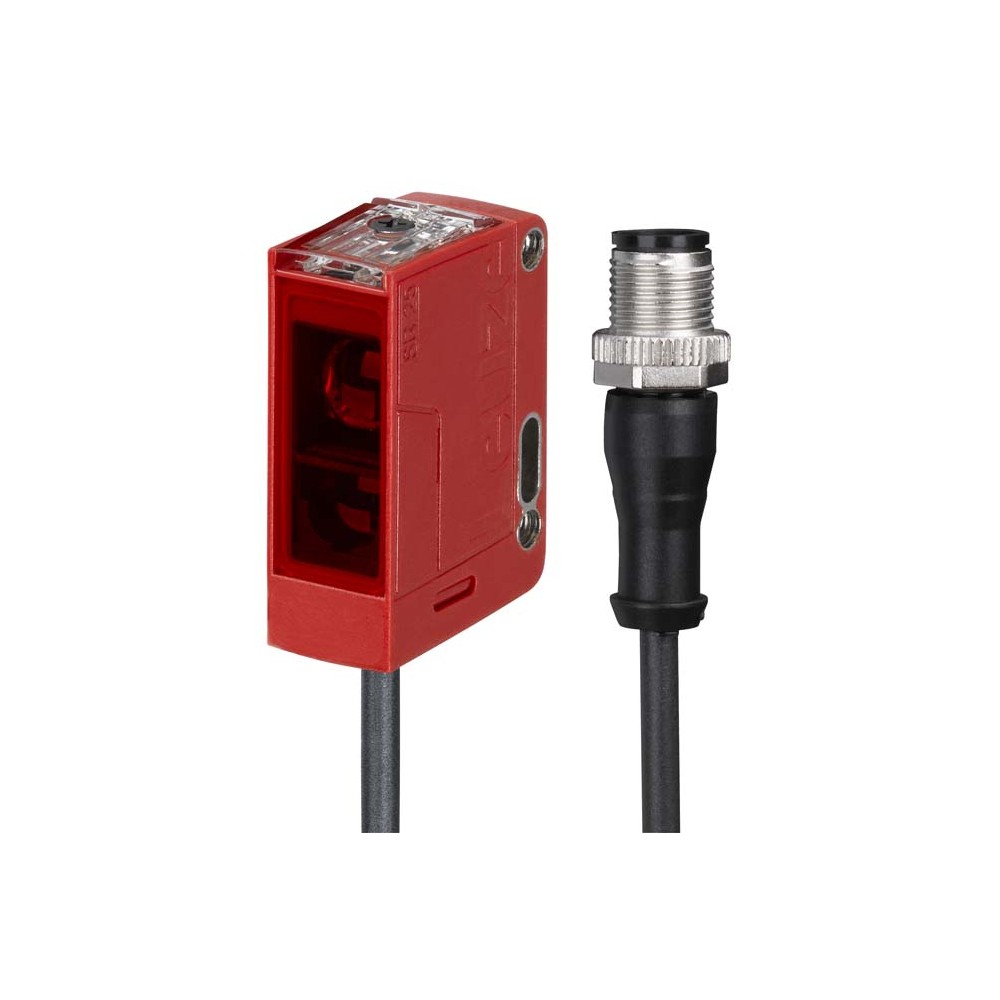

Описание лазерного датчика Leuze HT25CL2/2N-200-M12
Диффузный оптический датчик Leuze HT25CL2/2N-200-M12 серии 25C представляет собой высокоточное решение для промышленной автоматизации. Устройство работает по принципу диффузного отражения с эффективным подавлением заднего фона, что позволяет надежно детектировать объекты независимо от состояния поверхности позади них. Использование лазерного излучателя красного спектра (Класс 2) обеспечивает минимальный размер светового пятна и высокую точность позиционирования даже на значительных дистанциях.
Технические характеристики
- Рабочий диапазон: от 5 до 800 мм (настройка с помощью многооборотного потенциометра).
- Источник света: красный лазер, класс 2 (IEC/EN 60825-1:2007).
- Время отклика: 0.2 мс, что гарантирует стабильную работу на высокоскоростных линиях.
- Частота переключения: до 2 500 Гц.
- Тип выхода: 2 транзисторных выхода NPN (переключение на свет/на темноту).
- Питание: 10–30 В постоянного тока (DC).
- Степень защиты: IP67 и IP69K, устойчивость к мойке под давлением.
- Подключение: кабель длиной 200 мм с разъемом M12 (4-pin).
Преимущества и особенности
Датчик выполнен в компактном корпусе из ABS-пластика, устойчивого к агрессивным средам, что подтверждено сертификацией ECOLAB. Высокая степень защиты позволяет использовать устройство в условиях повышенной влажности и при регулярной санитарной обработке оборудования.
Благодаря функции подавления заднего фона, прибор стабильно распознает темные объекты на светлом фоне (черно-белая ошибка составляет менее 10% на расстоянии до 350 мм). Встроенная защита от короткого замыкания и переполюсовки обеспечивает долговечность электроники в сложных эксплуатационных условиях. Малый вес (33 г) и стандартная резьба M4 упрощают монтаж в ограниченном пространстве.
Сферы применения
- Упаковочные линии: контроль наличия и позиционирования тары, этикеток и мелкогабаритных деталей.
- Пищевая промышленность: работа в зонах, требующих строгого соблюдения гигиены и мойки оборудования.
- Электронная промышленность: детекция миниатюрных компонентов благодаря узкому лазерному лучу.
- Логистика: сортировка объектов различной степени контрастности на конвейерных лентах.
| Вес | 33 г |
|---|---|
| Время отклика | 0.2 ms |
| Габариты | 15 mmx42.7 mmx30 mm |
| Диапазон регулировки | 50 ... 800 mm |
| Длина кабеля | 200 mm |
| Защита | Short circuit protected, Polarity reversal protection |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 2,IEC/EN 60825-1:2007 |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Материал коннектора | PUR |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон | 0.005 ... 0.8 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.005 ... 0.8 m |
| Рабочий диапазон, серый 18% | 0.01 ... 0.6 m |
| Рабочий диапазон, черный 6% | 0.015 ... 0.45 m |
| Размер пятна на дистанции датчика | 3 mmx5 mm[1,000 mm] |
| Резьба | M12 |
| Сдвиг угла | Typ. ± 1.5° |
| Серия | 25C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 69K, IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,NPN |
| Тип крепления | Through-hole mounting with M4 thread, Via optional mounting device |
| Тип пластика корпуса | ABS |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Signal OUT, Voltage supply |
| Частота переключения | 2,500 Hz |
| Черный/белый ошибка | <, 10% up to 350 mm |
