| Код производителя50139560 |

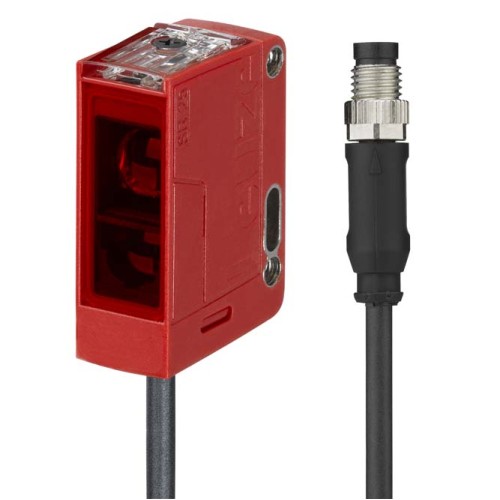

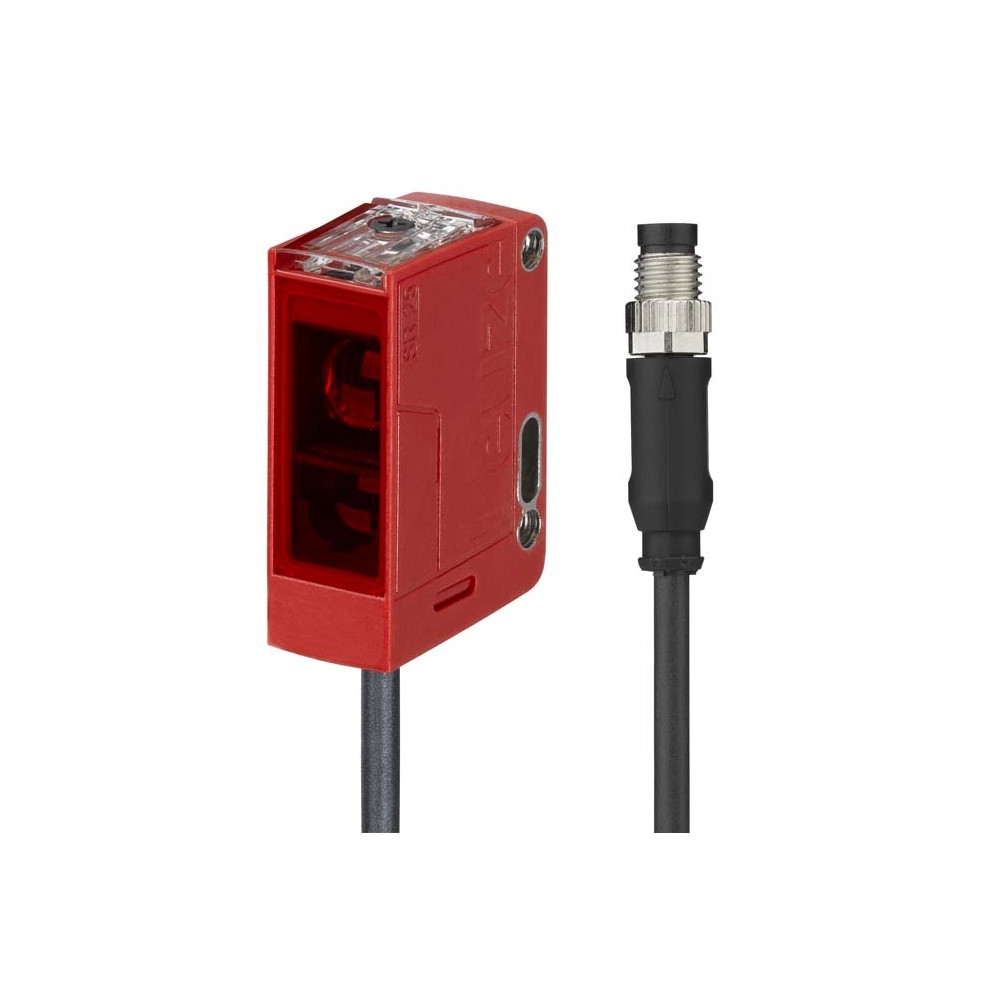

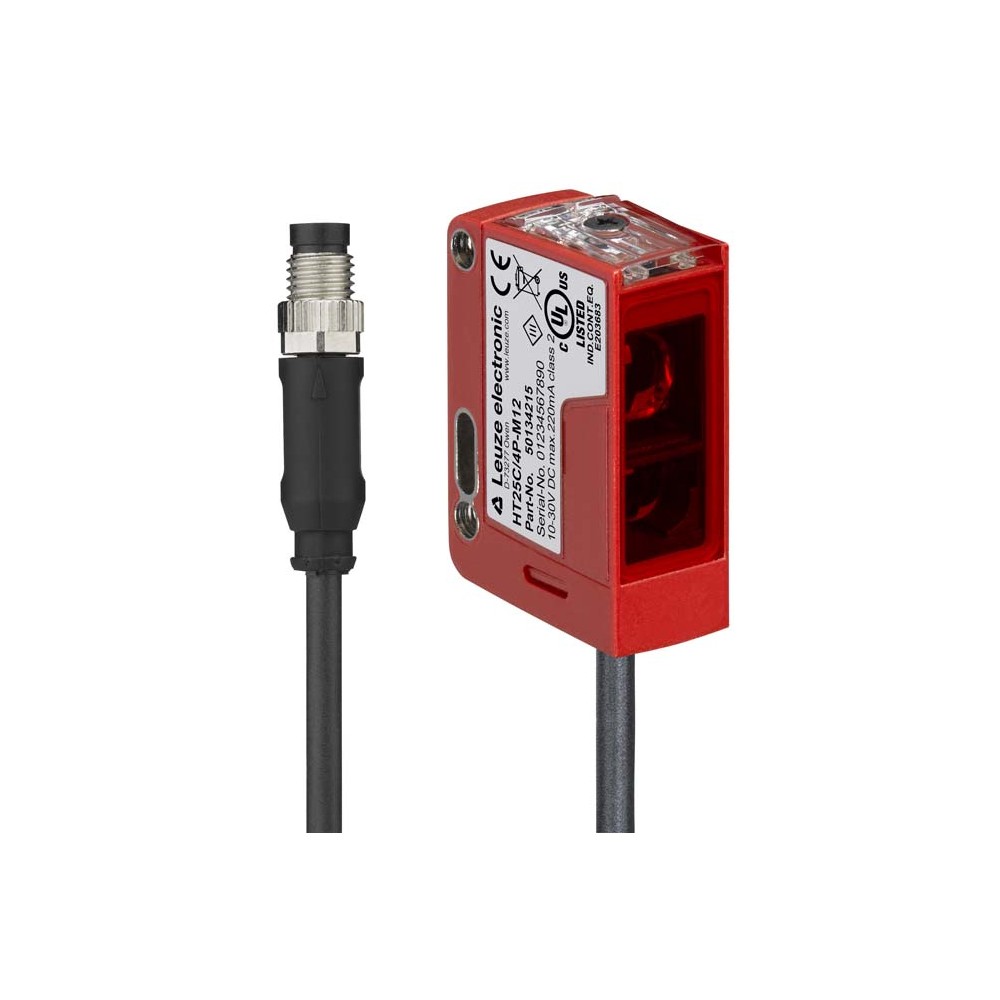

Оптический датчик Leuze HT25C/6G-200-M8 с подавлением заднего фона
Диффузный датчик Leuze HT25C/6G-200-M8 (артикул 50139560) представляет собой высокоточное решение для обнаружения объектов в сложных промышленных условиях. Прибор работает по принципу диффузного отражения с эффективным подавлением заднего фона, что позволяет стабильно распознавать цели независимо от цвета, текстуры или наличия отражающих поверхностей позади объекта.
Технические характеристики
- Рабочий диапазон: до 1200 мм (регулируемый).
- Источник света: красный светодиод (LED).
- Время отклика: 0,33 мс (частота переключения 1000 Гц).
- Тип выхода: Push-pull (двухтактный), 2 выхода.
- Напряжение питания: 10–30 В DC.
- Тип подключения: кабель длиной 200 мм с разъемом M8 (4-pin).
- Класс защиты: IP67 и IP69K (сертификация ECOLAB).
- Материал корпуса: ударопрочный ABS-пластик.
Ключевые преимущества
- Прецизионная настройка: многооборотный потенциометр обеспечивает плавную и точную регулировку дистанции срабатывания в диапазоне от 50 до 1200 мм.
- Высокая помехоустойчивость: встроенная защита от короткого замыкания и переполюсовки гарантирует стабильную работу электроники.
- Устойчивость к агрессивным средам: благодаря степени защиты IP69K и соответствию стандартам ECOLAB, датчик выдерживает мойку под высоким давлением и воздействие химических чистящих средств.
- Универсальность логики: поддержка режимов переключения «на свет» и «на темноту» (PNP/NPN) упрощает интеграцию в существующие системы управления.
- Компактность: малые габариты (15 x 42.7 x 30 мм) позволяют монтировать устройство в ограниченном пространстве.
Сферы применения
Датчик Leuze серии 25C оптимально подходит для автоматизации конвейерных линий, упаковочного оборудования и систем деревообработки. Высокая надежность позволяет использовать его в пищевой и фармацевтической промышленности, где предъявляются строгие требования к гигиене и защищенности оборудования. Прибор эффективно справляется с обнаружением объектов на фоне движущихся частей механизмов или ярких элементов инфраструктуры.
| Вес | 33 г |
|---|---|
| Время отклика | 0.33 ms |
| Габариты | 15 mmx42.7 mmx30 mm |
| Диапазон регулировки | 50 ... 1,200 mm |
| Длина кабеля | 200 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Материал коннектора | PUR |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон | 0 ... 1.2 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching (PNP)/dark switching (NPN), Dark switching (PNP)/light switching (NPN) |
| Рабочий диапазон, белый 90% | 0 ... 1.2 m |
| Рабочий диапазон, серый 18% | 0.005 ... 0.75 m |
| Рабочий диапазон, черный 6% | 0.005 ... 0.65 m |
| Резьба | M8 |
| Серия | 25C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 69K, IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,Push-pull |
| Тип крепления | Through-hole mounting with M4 thread, Via optional mounting device |
| Тип пластика корпуса | ABS |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Signal OUT, Voltage supply |
| Частота переключения | 1,000 Hz |
| Черный/белый ошибка | <, 10% up to 400 mm |
