| Код производителя50138482 |

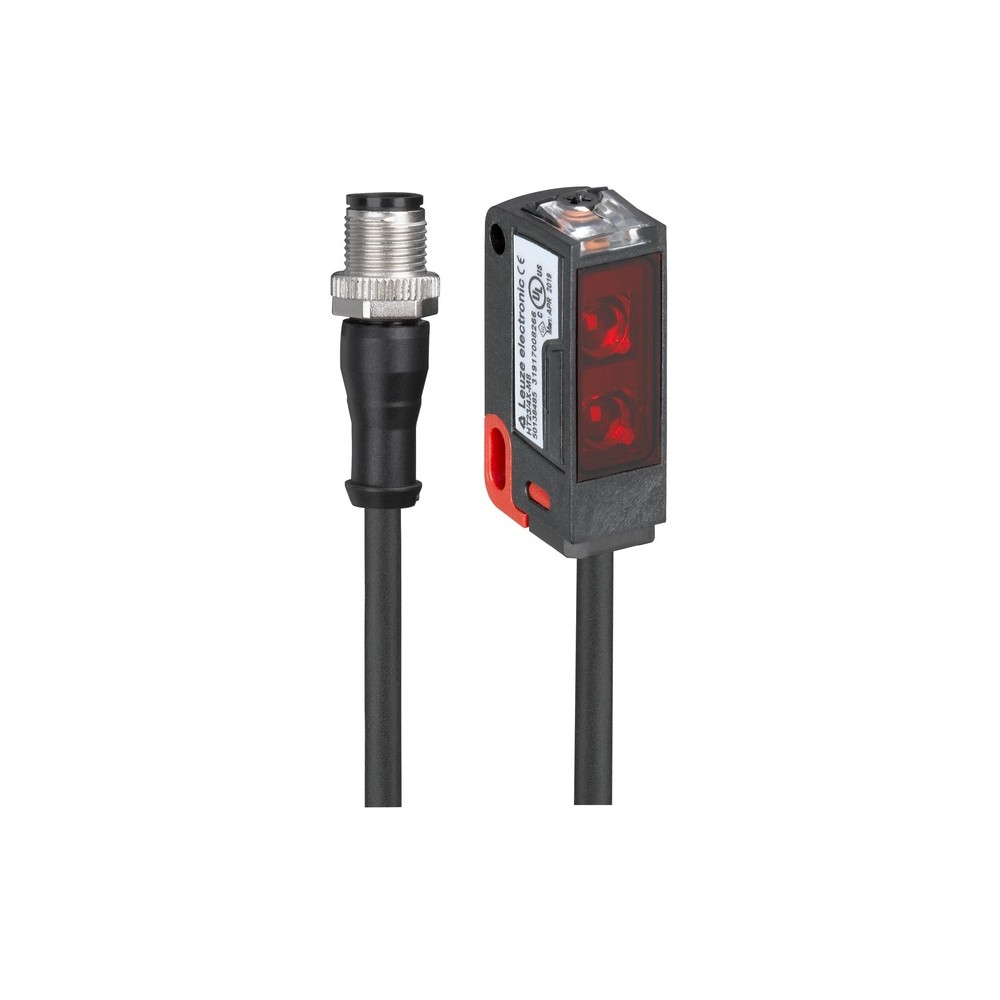

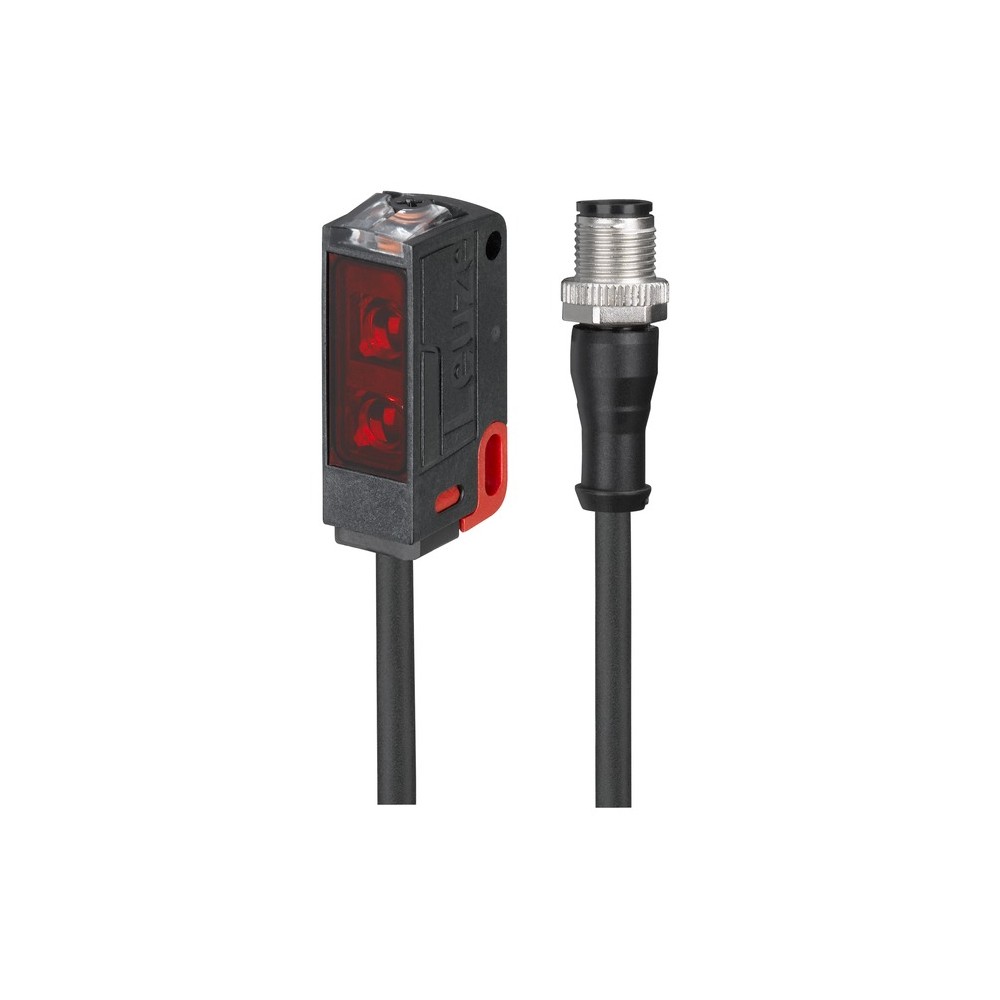

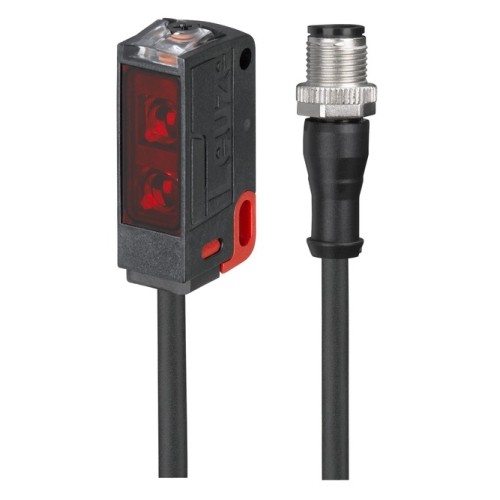

Описание диффузного датчика Leuze HT23/NX-200-M12
Компактный оптический датчик Leuze HT23/NX-200-M12 (артикул 50138482) представляет собой высокоточное решение для детектирования объектов в сложных промышленных условиях. Устройство работает по принципу диффузного отражения с активным подавлением заднего фона, что гарантирует стабильное срабатывание на целевой объект вне зависимости от цвета, текстуры или наличия отражающих элементов за ним. Модель выполнена в миниатюрном пластиковом корпусе (PC-ABS) и оснащена кабелем длиной 200 мм с разъемом M12.
Технические характеристики
- Диапазон сканирования: регулируемый, от 15 до 400 мм.
- Тип выхода: Транзисторный NPN, переключение «на темно» (Dark switching).
- Время отклика: 0.5 мс (частота переключения до 1000 Гц).
- Источник света: Красный светодиод (LED).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Настройка: Многооборотный потенциометр для точной калибровки дистанции.
- Степень защиты: IP 67, устойчивость к пыли и кратковременному погружению в воду.
- Рабочая температура: от -40 °C до +60 °C.
Преимущества и особенности
Датчик серии 23 отличается высокой помехоустойчивостью и надежностью. Благодаря функции подавления заднего фона, ошибка «черное/белое» составляет менее 15% на расстоянии до 200 мм, что позволяет уверенно распознавать темные объекты на светлом фоне. Компактные габариты (11.4 x 34.2 x 18.3 мм) упрощают монтаж в ограниченном пространстве конвейерных линий и упаковочных машин.
Электронная часть защищена от переполюсовки и короткого замыкания, что минимизирует риски выхода оборудования из строя при ошибках монтажа. Оптическая крышка из ПММА (PMMA) обеспечивает отличную светопропускаемость и устойчивость к механическим воздействиям.
Сферы применения
- Упаковочная промышленность: контроль наличия коробок, этикеток и вкладышей.
- Складская логистика: позиционирование грузов на конвейерных лентах.
- Машиностроение: использование в качестве бесконтактного концевого выключателя.
- Электронная промышленность: обнаружение мелких компонентов при сборке.
| Вес | 20 г |
|---|---|
| Время отклика | 0.5 ms |
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Диапазон регулировки | 15 ... 400 mm |
| Длина кабеля | 200 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 4 -wire |
| Материал коннектора | Plastic |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон | 0.005 ... 0.4 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Dark switching |
| Рабочий диапазон, белый 90% | 0.005 ... 0.4 m |
| Рабочий диапазон, серый 18% | 0.01 ... 0.3 m |
| Рабочий диапазон, черный 6% | 0.015 ... 0.2 m |
| Резьба | M12 |
| Серия | 23 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,NPN |
| Тип крепления | Via optional mounting device |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 15 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 1,000 Hz |
| Черный/белый ошибка | <, 15% up to 200 mm |
