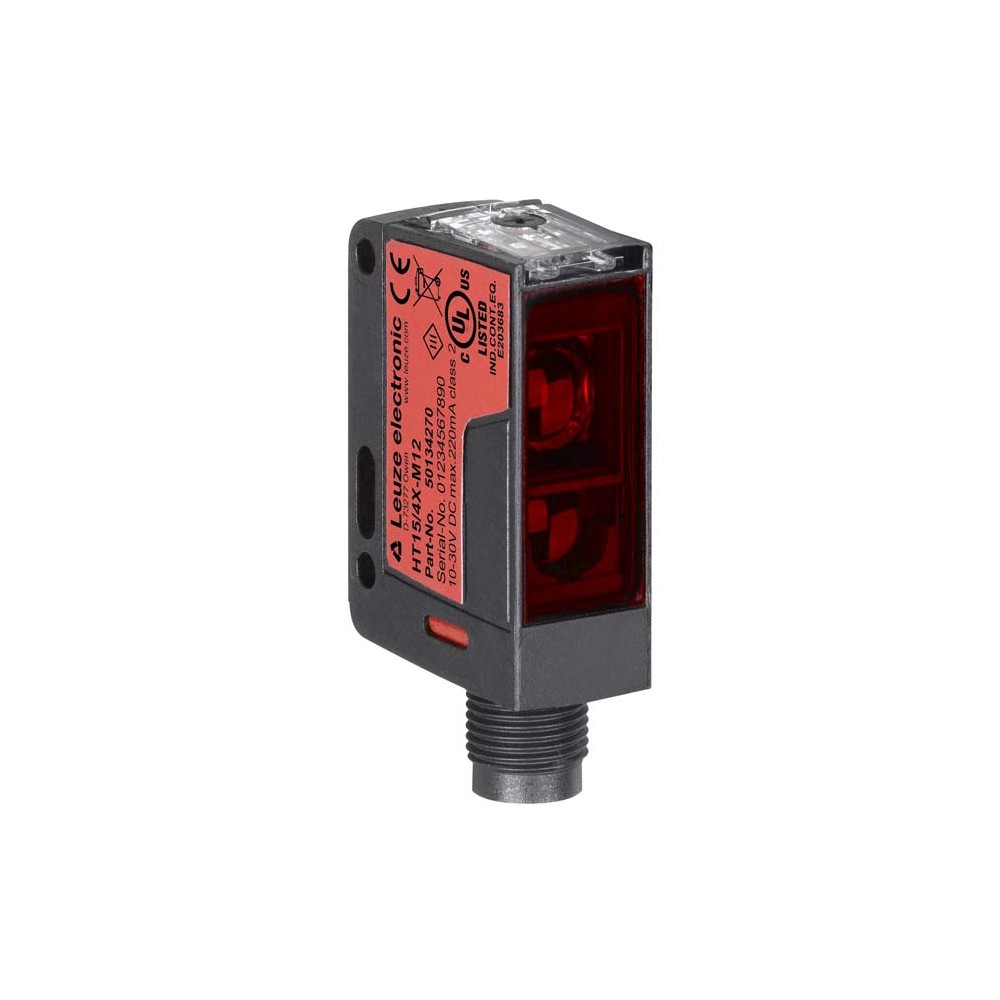

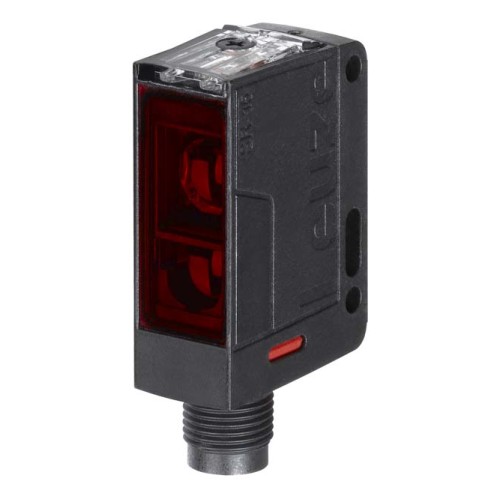

Диффузный датчик с подавлением заднего фона Leuze HT15/2X-M12

Код товара: 175205

Leuze Производитель

15 540 ₽

Быстрый заказ

Характеристики

Код производителя50134350

Все характеристики

Описание

Описание диффузного датчика Leuze HT15/2X-M12

Оптический датчик Leuze HT15/2X-M12 (артикул 50134350) представляет собой компактное и надежное решение для систем промышленной автоматизации. Устройство работает по принципу диффузного отражения с высокоэффективным подавлением заднего фона. Это позволяет датчику точно детектировать объекты независимо от их цвета, текстуры или наличия отражающих поверхностей позади зоны сканирования.

Модель выполнена в прочном корпусе из ABS-пластика и оснащена стандартным разъемом M12. Благодаря широкому диапазону настройки (до 1000 мм) и высокой частоте переключения, датчик оптимально подходит для динамичных производственных линий, где критична точность позиционирования.

Технические характеристики

Рабочий диапазон: от 12 до 1000 мм (регулируемый).
Источник излучения: видимый красный свет (LED).
Тип выхода: NPN, переключение «на свет».
Время отклика: 1 мс (частота 500 Гц).
Напряжение питания: 10–30 В постоянного тока (DC).
Класс защиты: IP 67 (полная пыле- и влагонепроницаемость).
Диапазон рабочих температур: от -40 °C до +60 °C.
Настройка: многооборотный потенциометр для прецизионной калибровки.

Ключевые преимущества

Стабильность обнаружения: Минимальная разница в расстоянии срабатывания на черных и белых объектах (ошибка менее 15% на дистанции до 350 мм).
Защищенность: Встроенная защита от короткого замыкания и переполюсовки питания обеспечивает долговечность электроники.
Устойчивость к помехам: Соответствие стандарту IEC 60947-5-2 гарантирует стабильную работу в условиях электромагнитных шумов.
Простой монтаж: Компактные габариты (15x42.7x30 мм) и возможность крепления через сквозные отверстия упрощают интеграцию в ограниченном пространстве.

Сферы применения

Конвейерные системы: контроль наличия и позиционирования деталей.
Упаковочное оборудование: детекция коробок и паллет.
Деревообрабатывающая промышленность: работа в условиях запыленности.
Машиностроение: автоматизация сборочных процессов.

Характеристики Диффузный датчик с подавлением заднего фона Leuze HT15/2X-M12

Основные характеристики

Вес	15 г
Время отклика	1 ms
Габариты	15 mmx42.7 mmx30 mm
Диапазон регулировки	50 ... 1,000 mm
Защита	Polarity reversal protection, Short circuit protected
Источник света	LED,Red
Класс защиты	III
Количество выводов	4 -pin
Количество выходов	1 Piece(s)
Материал коннектора	Plastic
Материал корпуса	Plastic
Материал крышки оптики	Plastic
Напряжение питания U в	10 ... 30 V,DC,Incl. residual ripple
Настройка/управление	Multiturn potentiometer
Остаточная пульсация	0 ... 15 %,From UB
Предельный рабочий диапазон	0.012 ... 1 m
Принцип действия	Diffuse reflection principle with background suppression
Принцип переключения	Light switching
Рабочий диапазон, белый 90%	0.012 ... 1 m
Рабочий диапазон, серый 18%	0.012 ... 0.7 m
Рабочий диапазон, черный 6%	0.012 ... 0.5 m
Резьба	M12
Серия	15
Сертификаты	c UL US
Соответствие	IEC 60947-5-2
Степень защиты	IP 67
Температура окружающей среды, эксплуатация	-40 ... 60 °C
Тип выхода	Transistor,NPN
Тип крепления	Via optional mounting device, Through-hole mounting
Тип пластика корпуса	ABS
Тип подключения	Connector
Ток холостого хода	0 ... 20 mA
Функции	Signal OUT, Voltage supply
Частота переключения	500 Hz
Черный/белый ошибка	<, 15% up to 350 mm
