| Код производителя50138062 |

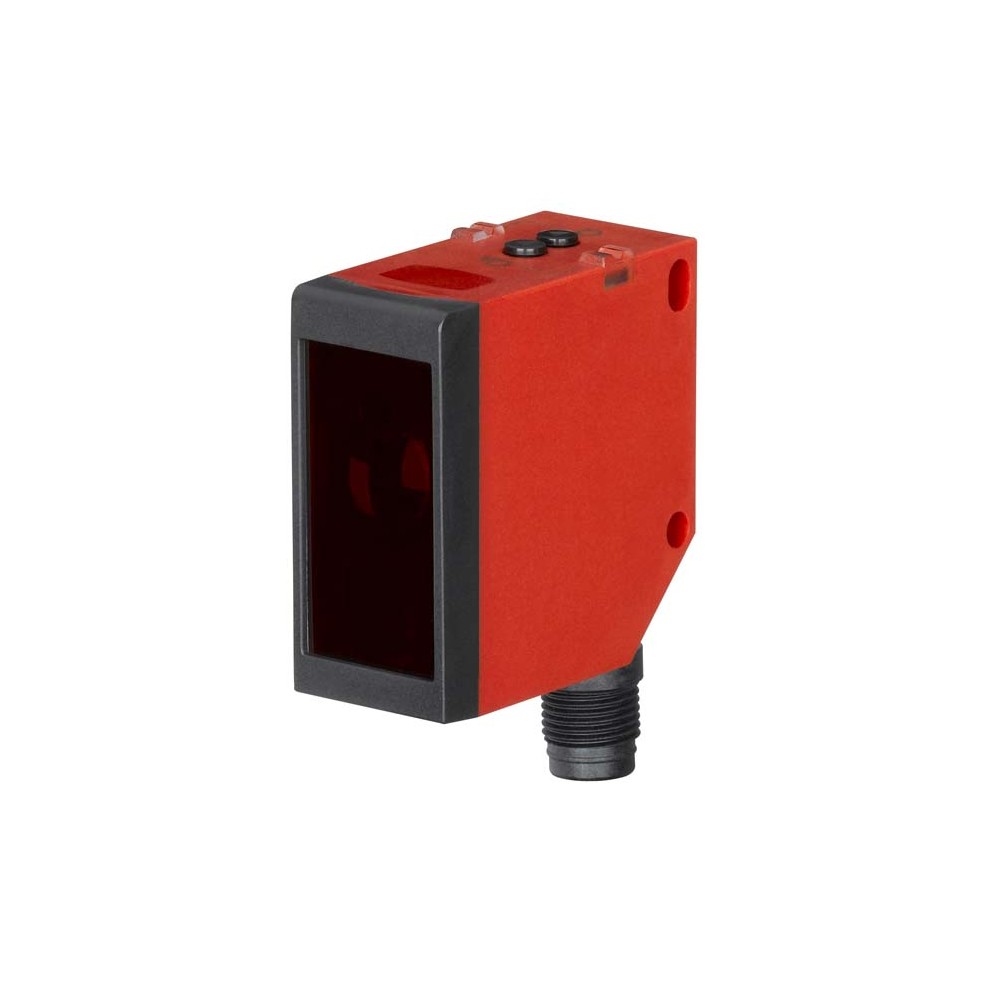

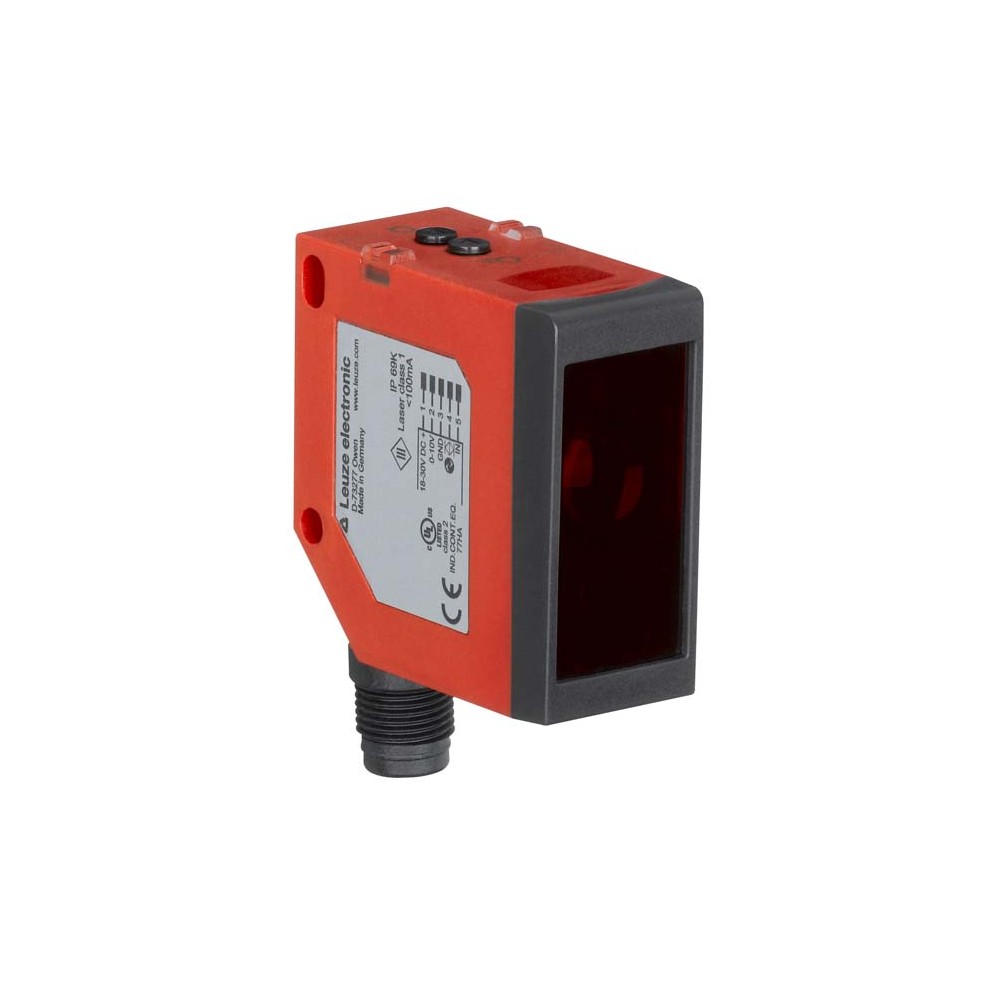

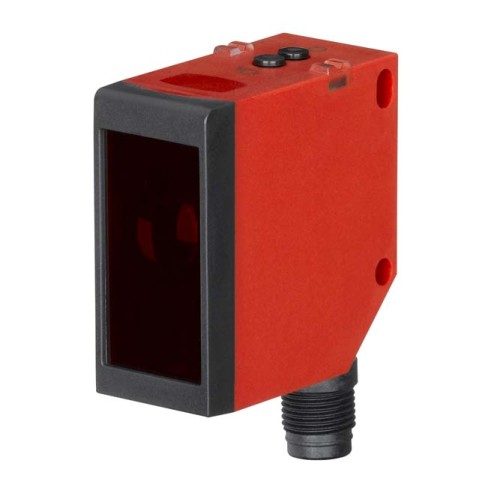

Лазерный диффузный датчик Leuze HT110L1.3/L6T-M12 с подавлением заднего фона
Прецизионный лазерный датчик Leuze HT110L1.3/L6T-M12 (артикул 50138062) представляет собой высокотехнологичное решение для систем промышленной автоматизации, требующих точного обнаружения объектов на больших дистанциях. Благодаря использованию принципа диффузного отражения с активным подавлением заднего фона, устройство стабильно работает в сложных оптических условиях, игнорируя посторонние предметы за пределами установленной зоны срабатывания.
Технические характеристики
- Рабочий диапазон: до 5 метров (для объектов с коэффициентом отражения 90%).
- Источник излучения: видимый красный лазер (Класс 1), обеспечивающий малое пятно луча (4х5 мм на дистанции 3 м).
- Интерфейс связи: IO-Link спецификации V1.1 для глубокой интеграции в цифровые системы управления.
- Время отклика: 1 мс при частоте переключения до 500 Гц.
- Напряжение питания: 18 – 30 В постоянного тока (DC).
- Тип выхода: Push-pull (двухтактный), поддерживающий логику PNP (светлое) и NPN (темное).
- Степень защиты: IP67 и IP69K, что позволяет использовать датчик в условиях интенсивной мойки.
- Температурный режим: экстремальный диапазон эксплуатации от -40 до +60 °C.
Преимущества и функционал
Датчик серии 110 отличается высокой устойчивостью к помехам и точностью позиционирования. Наличие функции подавления заднего фона позволяет надежно распознавать темные объекты (до 3 метров для черного цвета 6%) на фоне светлых конструкций. Настройка прибора осуществляется как физическими кнопками на корпусе, так и программно через интерфейс IO-Link, что упрощает удаленное конфигурирование и диагностику.
Корпус из ударопрочного ABS-пластика с оптикой из PMMA устойчив к механическим воздействиям и агрессивным средам. Поворотный на 90° разъем M12 обеспечивает гибкость при монтаже в ограниченном пространстве.
Сферы применения
- Складская логистика: контроль наличия паллет и коробок на конвейерных линиях.
- Автомобильная промышленность: высокоточное позиционирование деталей кузова.
- Упаковочное оборудование: мониторинг заполнения тары и детекция объектов сложной формы.
- Деревообработка: измерение и контроль перемещения пиломатериалов.
| Вес | 42 г |
|---|---|
| Время отклика | 1 ms |
| Габариты | 23 mmx50 mmx50 mm |
| Гистерезис переключения | 20 mm |
| Диапазон регулировки | 60 ... 5,000 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | Laser,Red |
| Класс защиты | II |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Количество выводов | 5 -pin |
| Количество выходов | 2 Piece(s) |
| Количество обучающих входов | 1 Piece(s) |
| Материал коннектора | Plastic |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 18 ... 30 V,DC |
| Настройка/управление | PC software, Control buttons |
| Остаточная пульсация | 15 %,From UB |
| Предельный рабочий диапазон | 0 ... 5 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | IO-Link / light switching (PNP)/dark switching (NPN), Light switching (PNP)/dark switching (NPN) |
| Рабочий диапазон, белый 90% | 0 ... 5 m |
| Рабочий диапазон, черный 6% | 0.05 ... 3 m |
| Размер пятна на дистанции датчика | 4 mmx5 mm[3,000 mm] |
| Резьба | M12 |
| Серия | 110 |
| Сертификаты | c UL US |
| Соответствие | IEC/EN 60947-5-2 |
| Спецификация | V1.1 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип | IO-Link |
| Тип выхода | Transistor,Push-pull |
| Тип крепления | Through-hole mounting, Via optional mounting device |
| Тип пластика корпуса | ABS |
| Тип подключения | Connector,Turning, 90° |
| Ток холостого хода | 60 mA |
| Функции | Voltage supply, Signal IN, Signal OUT |
| Частота переключения | 500 Hz |
| Черный/белый ошибка | Black/white shift 6%/90% and gray/white shift 18%/90%: ± 40 mm |
