| Код производителя50129543 |

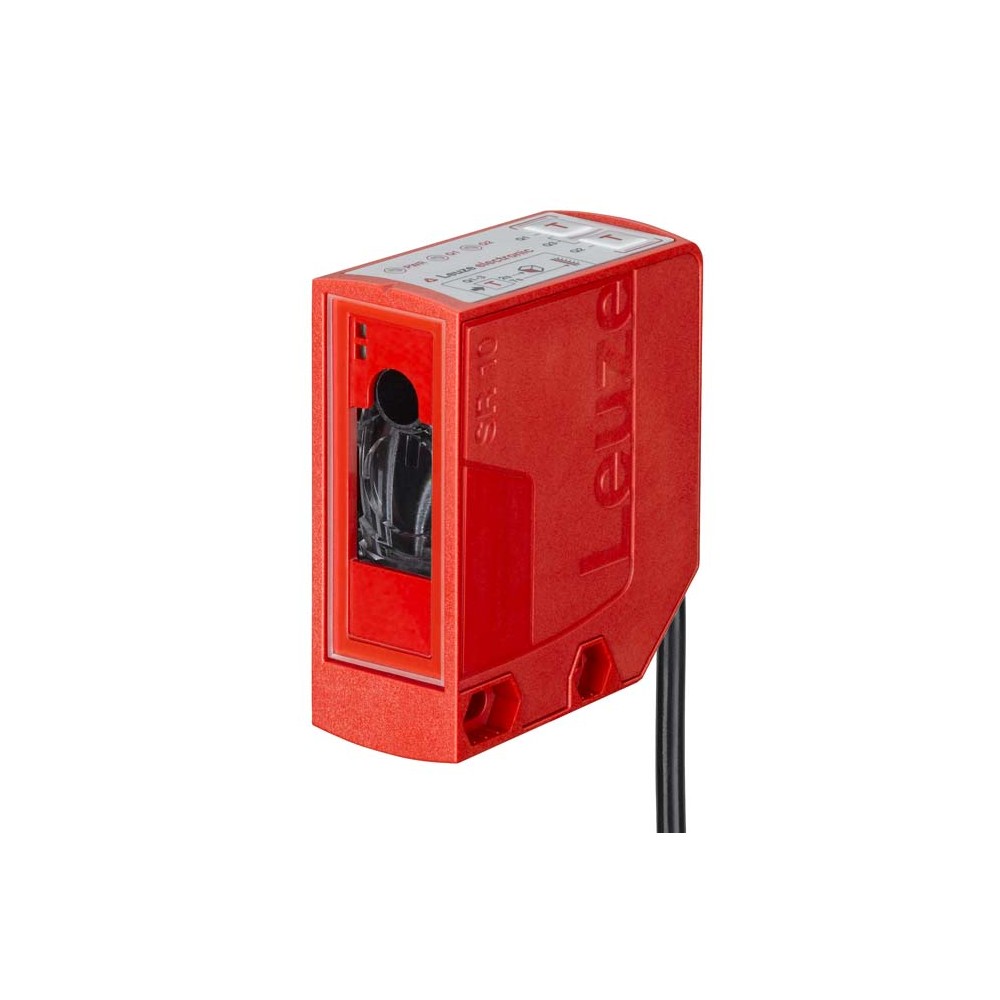

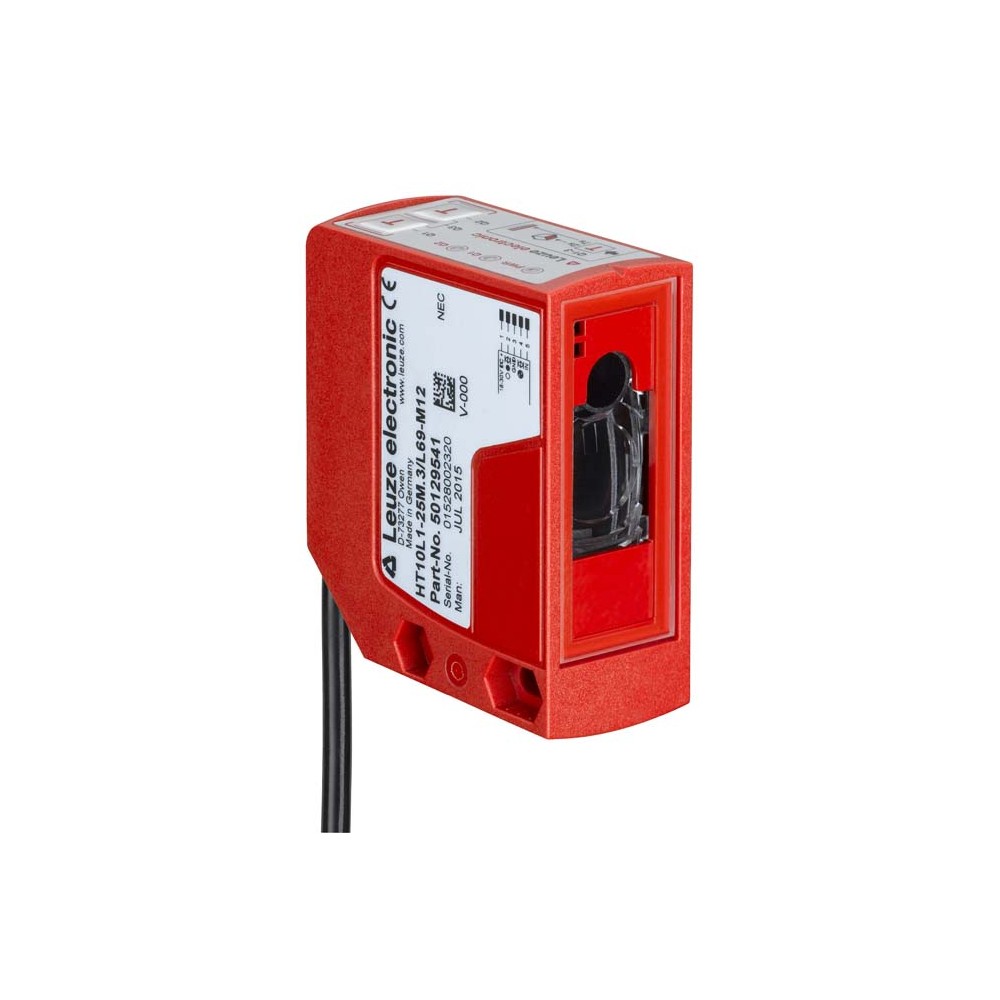

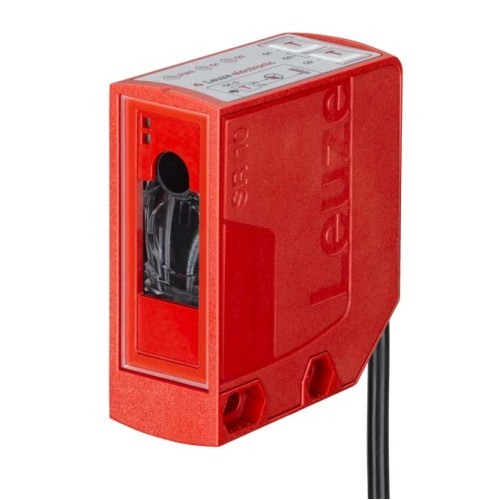

Описание диффузного датчика Leuze HT10L1.3/L6X
Оптический датчик Leuze HT10L1.3/L6X (артикул 50129543) представляет собой высокоточное лазерное устройство, работающее по принципу диффузного отражения с активным подавлением заднего фона. Прибор предназначен для обнаружения объектов на значительных дистанциях, обеспечивая стабильный сигнал даже при наличии мешающих элементов за зоной сканирования.
Использование лазерного излучателя 1-го класса (красный свет) позволяет формировать четкое световое пятно размером 7х7 мм на большой дистанции, что критично для детекции мелких деталей или работы в ограниченном пространстве. Настройка прибора осуществляется с помощью встроенной мембранной клавиатуры, что упрощает ввод в эксплуатацию непосредственно на линии.
Технические характеристики
- Рабочий диапазон (белый 90%): от 0,05 до 3,5 метров (предельный до 8 м).
- Интерфейс связи: IO-Link версии V1.1 для глубокой интеграции в системы автоматизации.
- Тип выхода: Push-pull (двухтактный), поддерживающий логику PNP (светлое) и NPN (темное).
- Напряжение питания: 18 – 30 В постоянного тока (DC).
- Частота переключения: 40 Гц при времени отклика 50 мс.
- Степень защиты: IP 67, корпус устойчив к пыли и кратковременному погружению в воду.
- Подключение: 5-жильный кабель длиной 2 метра.
Преимущества датчика
- Надежное подавление фона: Датчик игнорирует объекты, находящиеся за установленной границей срабатывания, независимо от их отражающей способности.
- Устойчивость к внешним факторам: Стеклянная крышка оптики защищает линзу от царапин, а широкий температурный диапазон эксплуатации (от -40 до +50 °C) позволяет использовать устройство в неотапливаемых помещениях и холодильных установках.
- Комплексная защита электроники: Встроена защита от короткого замыкания, переполюсовки и переходных процессов (транзиентов).
- Универсальность монтажа: Компактные габариты (25x65x55 мм) и возможность крепления через сквозные отверстия упрощают установку в труднодоступных узлах оборудования.
Сферы применения
Датчик Leuze HT10L1.3/L6X оптимально подходит для решения следующих задач:
- Складская логистика: Контроль заполнения ячеек на стеллажах и позиционирование паллет.
- Конвейерные системы: Детекция крупногабаритных грузов и контроль заторов.
- Деревообрабатывающая промышленность: Измерение наличия пиломатериалов на подающих линиях.
- Автоматизированные парковки: Мониторинг присутствия транспортных средств.
| Вес | 133 г |
|---|---|
| Время отклика | 50 ms |
| Габариты | 25 mmx65 mmx55 mm |
| Длина кабеля | 2,000 mm |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 5 -wire |
| Материал крышки оптики | Glass |
| Напряжение питания U в | 18 ... 30 V,DC |
| Настройка/управление | Membrane keyboard |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон, белый 90% | 0.05 ... 8 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | IO-Link / light switching (PNP)/dark switching (NPN), Light switching (PNP)/dark switching (NPN) |
| Рабочий диапазон, белый 90% | 0.05 ... 3.5 m |
| Размер пятна на дистанции датчика | 7 mmx7 mm[7,000 mm] |
| Серия | 10 |
| Сертификаты | c UL US |
| Спецификация | V1.1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 50 °C |
| Тип | IO-Link |
| Тип выхода | Transistor,Push-pull |
| Тип крепления | Through-hole mounting, Via optional mounting device |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 150 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 40 Hz |
