| Код производителя50116308 |

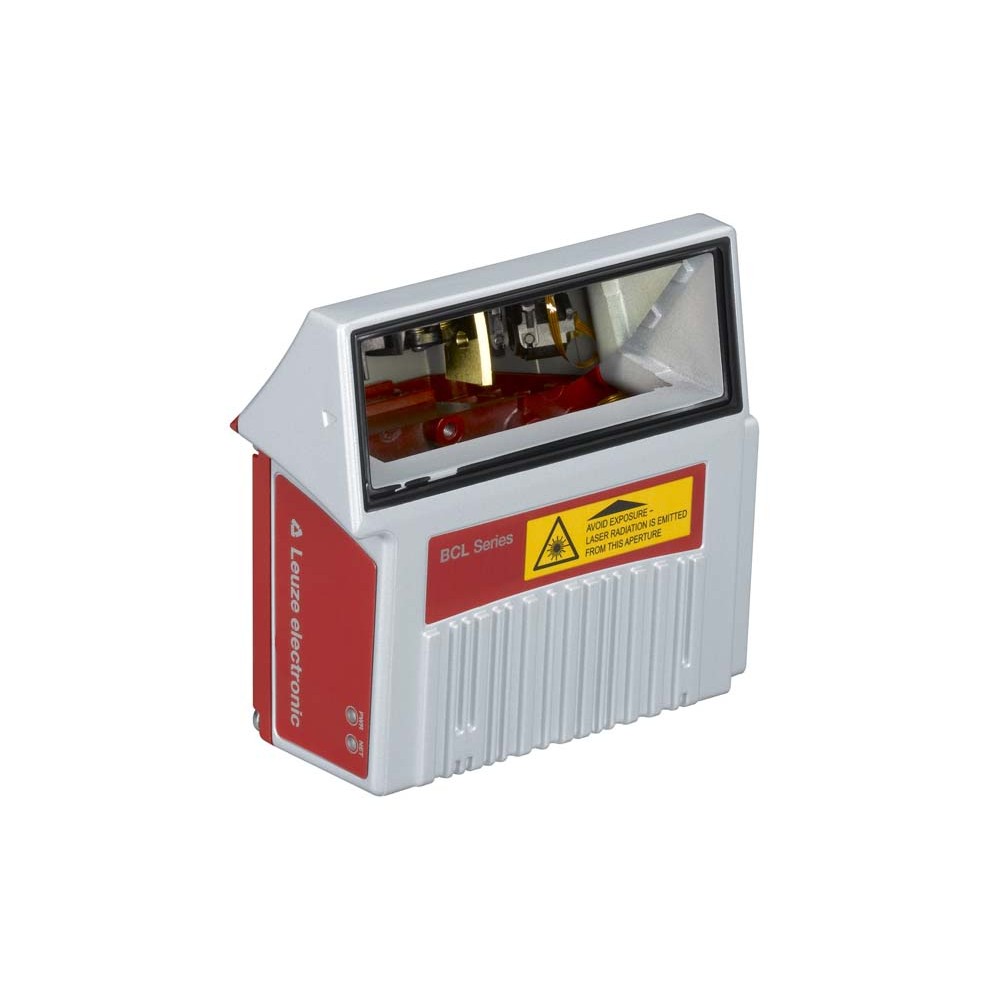

Промышленный лазерный сканер Leuze BCL 301i SM 100
Стационарный считыватель штрих-кодов Leuze BCL 301i SM 100 представляет собой высокопроизводительное решение для автоматизации логистических и производственных процессов. Устройство относится к серии BCL 300i и выполнено в прочном литом алюминиевом корпусе. Модель оснащена встроенным отклоняющим зеркалом (Lateral output), что позволяет интегрировать сканер в ограниченные пространства, где требуется боковой выход луча.
Технические характеристики
Аппаратная часть базируется на технологии многогранного вращающегося зеркала, обеспечивающего стабильное сканирование со скоростью до 1000 линий в секунду. Основные параметры устройства:
- Источник света: Красный лазер (длина волны 655 нм), класс лазера 2.
- Рабочее расстояние: От 30 до 290 мм.
- Разрешение (размер модуля): 0.2 – 0.5 мм.
- Интерфейсы связи: RS 485, MultiNet Plus.
- Напряжение питания: 18 – 30 В постоянного тока (DC).
- Степень защиты: IP 65, полная пыле- и влагозащищенность.
- Габариты: 103 x 44 x 96 мм при весе 350 г.
Преимущества и функциональные особенности
Сканер Leuze BCL 301i SM 100 спроектирован для работы в тяжелых промышленных условиях. Стеклянная крышка оптики устойчива к царапинам, а металлический корпус защищает электронику от вибраций и ударов согласно стандартам IEC 60068. Конфигурирование устройства осуществляется через веб-браузер, что упрощает пусконаладочные работы без необходимости установки специализированного ПО.
- Универсальность декодирования: Поддержка всех распространенных типов кодов, включая Code 128, EAN 8/13, GS1 Databar и 2/5 Interleaved.
- Высокая емкость данных: Способность считывать до 64 штрих-кодов за один цикл сканирования.
- Гибкость монтажа: Крепление через пазы типа «ласточкин хвост» или резьбовые отверстия на задней панели.
- Диагностика: Наличие двух светодиодных индикаторов для оперативного контроля статуса устройства.
Сферы применения
Благодаря высокой скорости обработки данных и надежности, модель BCL 301i SM 100 эффективно применяется в следующих областях:
- Конвейерные линии: Идентификация продукции на высокоскоростных участках.
- Складская логистика: Сортировка грузов и контроль перемещения тары.
- Упаковочное оборудование: Проверка наличия и корректности маркировки на упаковке.
- Машиностроение: Прослеживаемость компонентов в процессе сборки.
| Вес | 350 г |
|---|---|
| Выход луча | Lateral with deflecting mirror |
| Габариты | 103 mmx44 mmx96 mm |
| Дизайн | Cubic |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 2,IEC/EN 60825-1:2007 |
| Количество выводов | 32 -pin |
| Количество дискретных входов/выходов | 2 Piece(s) |
| Количество светодиодов | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Лазерный луч длина волны | 655 nm |
| Материал корпуса | Metal |
| Материал крышки оптики | Glass |
| Металл корпуса | Diecast aluminum |
| Напряжение питания U в | 18 ... 30 V,DC |
| Отклонения электронного луча | By means of rotating polygon mirror wheel + deflecting mirror |
| Относительная влажность (без конденсации) | 0 ... 90 % |
| Потребляемая мощность, макс. | 4.5 W |
| Процедура испытания для непрерывного удара в соответствии со ста | IEC 60068-2-29, test Eb |
| Процедура испытания на вибрацию в соответствии со стандартом | IEC 60068-2-6, test Fc |
| Процедура испытания на удар в соответствии со стандартом | IEC 60068-2-27, test Ea |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 55022, EN 61000-4-2, -3, -4, -6 |
| Размер модуля | 0.2 ... 0.5 mm |
| Расстояние считывания | 30 ... 290 mm |
| Серия | BCL 300i |
| Сертификаты | c UL US |
| Скорость сканирования, типичный | 1,000 scans/s |
| Способ чтения | Line scanner with deflecting mirror |
| Степень защиты | IP 65 |
| Температура окружающей среды, хранение | -20 ... 70 °C |
| Температура окружающей среды, эксплуатация | 0 ... 40 °C |
| Тип | MultiNet Plus,RS 485 |
| Тип дисплея | LED |
| Тип конфигурации | Via web browser |
| Тип крепления | Dovetail grooves, Fastening on back, Via optional mounting device |
| Тип подключения | Plug connector |
| Типы читаемых штрихкодов | 2/5 Interleaved, Codabar, Code 128, Code 39, Code 93, EAN 8/13, GS1 Databar Expanded, GS1 Databar Limited, GS1 Databar Omnidirectional, UPC |
| Функции | Process |
| Цвет корпуса | Black, Red |
| Штрихкоды за значение ворот, Макс. количество | 64 Piece(s) |
