| Код производителя50122720 |

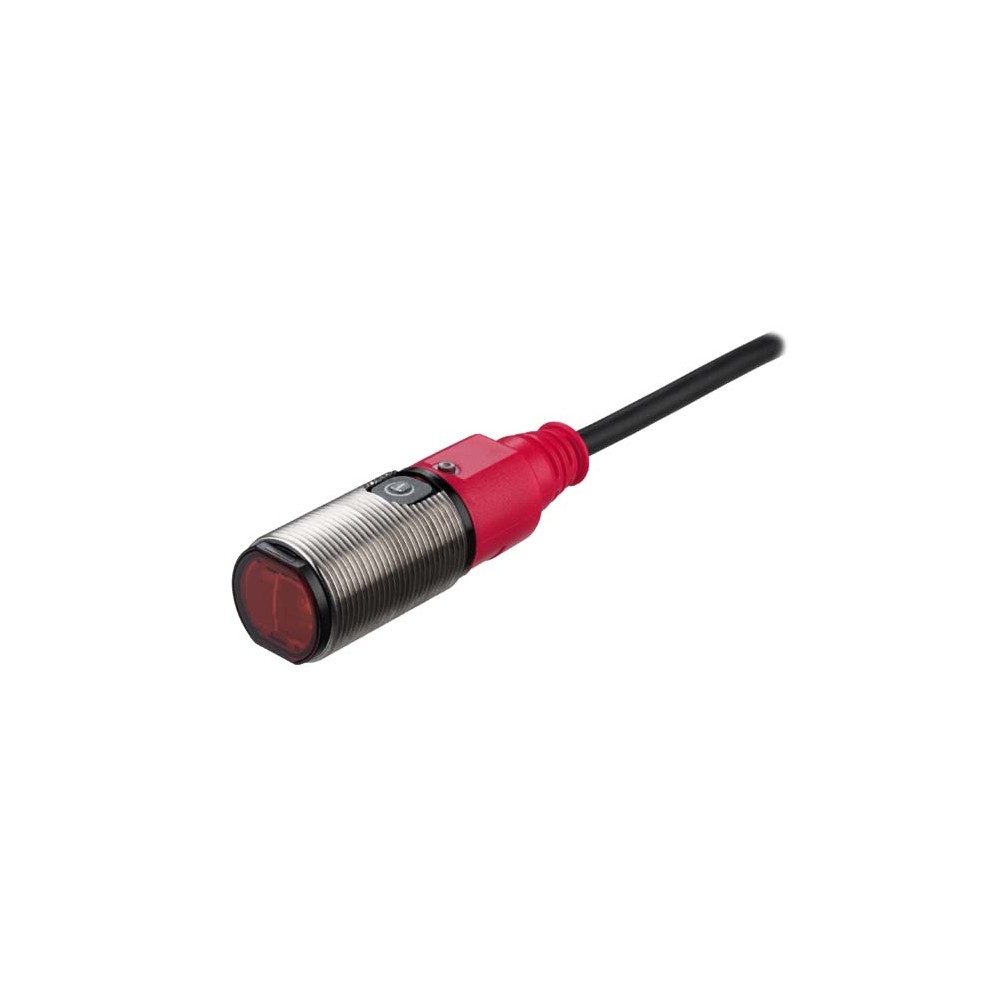

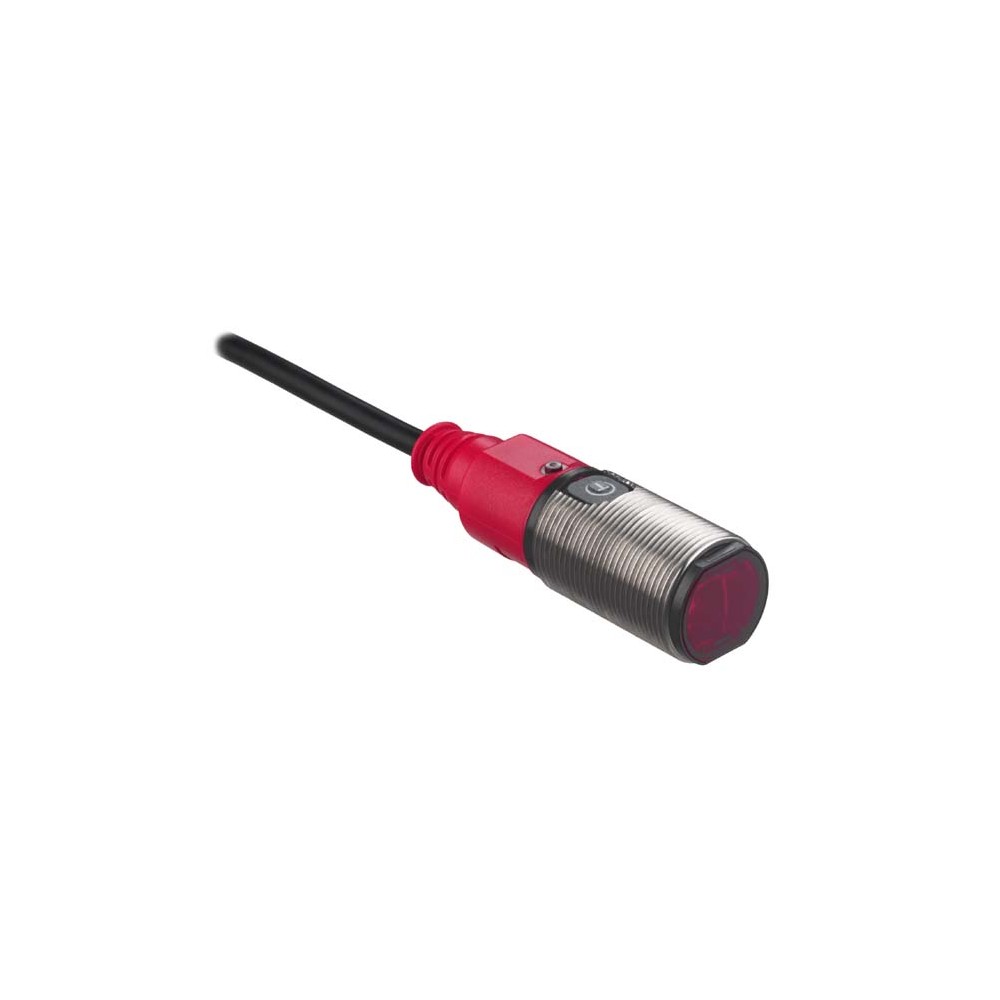

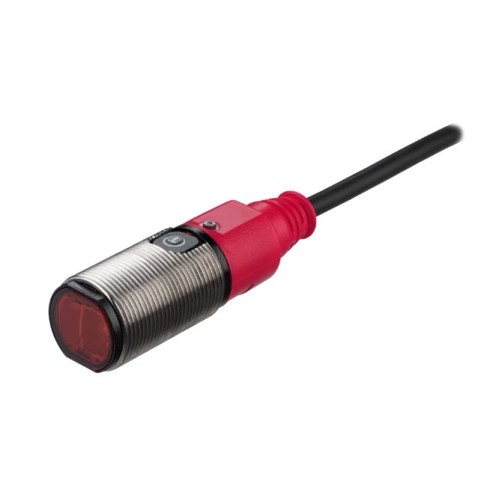

Описание диффузного датчика Leuze FT328.3/2N
Энергетический диффузный датчик Leuze FT328.3/2N (артикул 50122720) представляет собой компактное и надежное решение для систем промышленной автоматизации. Устройство работает по принципу диффузного отражения, объединяя излучатель и приемник в одном корпусе. Модель выполнена в универсальном цилиндрическом форм-факторе с резьбой M18x1, что упрощает монтаж на стандартные кронштейны.
Датчик оснащен красным светодиодным излучателем (LED), который обеспечивает четкую фокусировку на объекте и упрощает процесс выравнивания. Благодаря высокой частоте переключения в 500 Гц и времени отклика всего 1 мс, прибор эффективно справляется с задачами на высокоскоростных производственных линиях.
Технические характеристики
- Рабочий диапазон: до 0,215 м (для белых объектов 90%) и до 0,125 м (для черных объектов 6%).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Выходы: 2 транзисторных выхода NPN с поддержкой логики Light/Dark switching (переключение на свет/тень).
- Материал корпуса: комбинация нержавеющей стали (V2A) и ударопрочного ABS-пластика.
- Подключение: 4-жильный кабель длиной 2 метра.
- Класс защиты: IP 67, что гарантирует полную пыленепроницаемость и защиту от временного погружения в воду.
Преимущества и функционал
Одной из ключевых особенностей серии 328 является удобство настройки. С помощью встроенной кнопки обучения (Teach button) инженер может быстро адаптировать чувствительность датчика под конкретные условия эксплуатации и тип детектируемых объектов. Безопасность эксплуатации обеспечивается встроенной защитой от короткого замыкания и переполюсовки питания.
Датчик сохраняет работоспособность в экстремальных температурных режимах от -40 до +60 °C, что позволяет использовать его в неотапливаемых помещениях и вблизи термического оборудования.
Сферы применения
- Упаковочное оборудование: контроль наличия тары или этикеток на конвейере.
- Машиностроение: позиционирование деталей и узлов механизмов.
- Складская логистика: обнаружение грузов на сортировочных линиях.
- Пищевая промышленность: благодаря корпусу из нержавеющей стали и высокой степени защиты.
| Вес | 40 г |
|---|---|
| Время отклика | 1 ms |
| Габариты | 18 mmx46 mm |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Корпус из нержавеющей стали | V2A |
| Материал корпуса | Plastic, Stainless steel |
| Материал крышки оптики | Plastic |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Teach button |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон, белый 90% | 0.001 ... 0.28 m |
| Предельный рабочий диапазон, серый 18% | 0.003 ... 0.19 m |
| Предельный рабочий диапазон, серый 50% | 0.001 ... 0.245 m |
| Предельный рабочий диапазон, черный 6% | 0.005 ... 0.16 m |
| Принцип действия | Diffuse reflection principle |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.001 ... 0.215 m |
| Рабочий диапазон, серый 18% | 0.003 ... 0.15 m |
| Рабочий диапазон, серый 50% | 0.001 ... 0.19 m |
| Рабочий диапазон, черный 6% | 0.005 ... 0.125 m |
| Резьба | M18x1 mm |
| Серия | 328 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,NPN |
| Тип пластика корпуса | ABS |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 500 Hz |
