| Код производителя50140138 |
Описание диффузного датчика Leuze ET412B.1/2X-M12

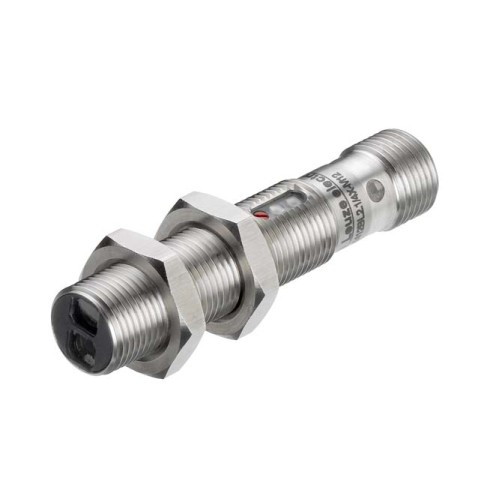

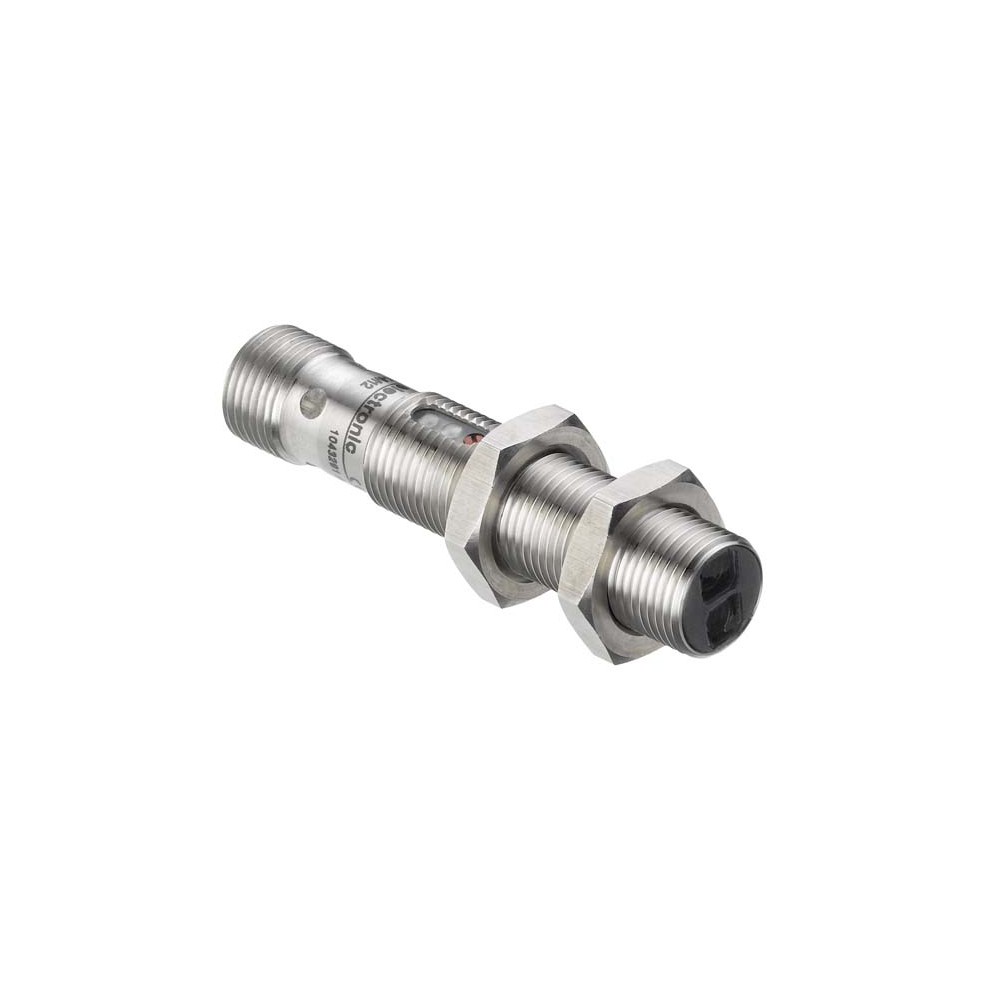

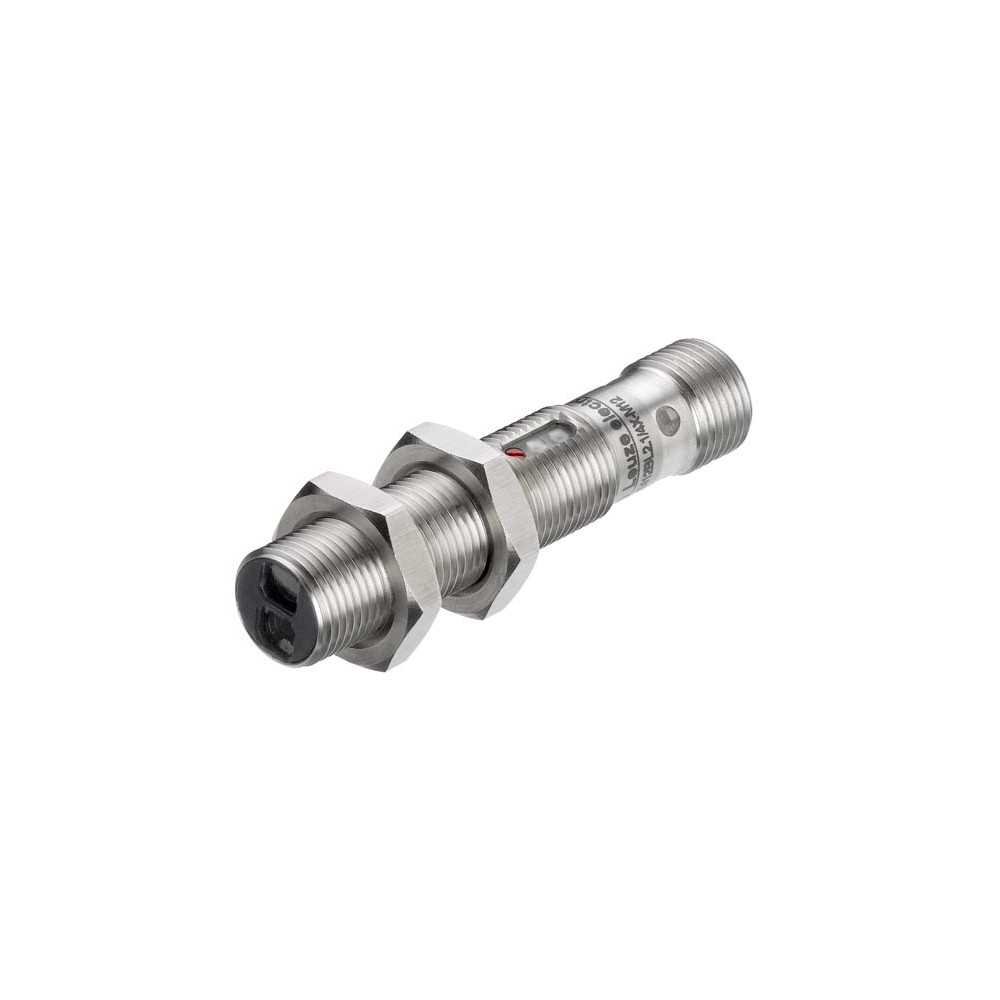

Энергетический диффузный датчик Leuze ET412B.1/2X-M12 (артикул 50140138) представляет собой компактное и надежное решение для систем промышленной автоматизации. Устройство работает по принципу диффузного отражения, объединяя излучатель и приемник в одном цилиндрическом корпусе с резьбой M12. Благодаря использованию красного светодиодного излучателя (LED) обеспечивается точное позиционирование и стабильное обнаружение объектов даже на высоких скоростях работы конвейерных линий.
Технические характеристики
- Рабочий диапазон: до 0,54 м (для белых объектов с отражающей способностью 90%).
- Частота переключения: 1 000 Гц, что гарантирует быстродействие в динамичных процессах.
- Время отклика: 0,5 мс.
- Напряжение питания: 10–36 В постоянного тока (DC).
- Тип выхода: Транзисторный NPN, переключение на свет (Light switching).
- Настройка: Потенциометр с углом поворота 270° для точной регулировки чувствительности.
- Корпус: Хромированная латунь с оптическим стеклом, степень защиты IP 67.
- Подключение: Стандартный разъем M12 (4-pin).
Преимущества и особенности
Датчик серии 412B отличается высокой механической прочностью благодаря металлическому исполнению корпуса и коннектора. Стеклянная крышка оптики устойчива к царапинам и воздействию агрессивных сред, что продлевает срок службы устройства в тяжелых индустриальных условиях. Интегрированные системы защиты от короткого замыкания и переполюсовки исключают выход оборудования из строя при ошибках монтажа.
Компактные габариты (12x60 мм) позволяют интегрировать датчик в ограниченные пространства станочного оборудования. Высокая частота переключения делает его оптимальным выбором для контроля быстродвижущихся деталей.
Сферы применения
- Упаковочные линии: обнаружение наличия тары, коробок или этикеток.
- Машиностроение: контроль положения узлов и механизмов.
- Складская логистика: мониторинг перемещения грузов на роликовых и ленточных конвейерах.
- Пищевая промышленность: работа в составе фасовочных и дозирующих аппаратов.
| Вес | 20 г |
|---|---|
| Время отклика | 0.5 ms |
| Габариты | 12 mmx60 mm |
| Защита | Short circuit protected, Polarity reversal protection |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал крышки оптики | Glass |
| Металл корпуса | Chromed brass |
| Напряжение питания U в | 10 ... 36 V,DC,Incl. residual ripple |
| Настройка/управление | 270° potentiometer |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Предельный рабочий диапазон, белый 90% | 0.004 ... 0.66 m |
| Предельный рабочий диапазон, серый 18% | 0.008 ... 0.37 m |
| Предельный рабочий диапазон, серый 50% | 0.007 ... 0.57 m |
| Предельный рабочий диапазон, черный 6% | 0.01 ... 0.285 m |
| Принцип действия | Diffuse reflection principle |
| Принцип переключения | Light switching |
| Рабочий диапазон, белый 90% | 0.004 ... 0.54 m |
| Рабочий диапазон, серый 18% | 0.008 ... 0.3 m |
| Рабочий диапазон, серый 50% | 0.007 ... 0.46 m |
| Рабочий диапазон, черный 6% | 0.01 ... 0.22 m |
| Резьба | M12 |
| Серия | 412B |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -25 ... 55 °C |
| Тип выхода | Transistor,NPN |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 15 mA |
| Функции | Signal OUT, Voltage supply |
| Частота переключения | 1,000 Hz |
