| Код производителя50122725 |

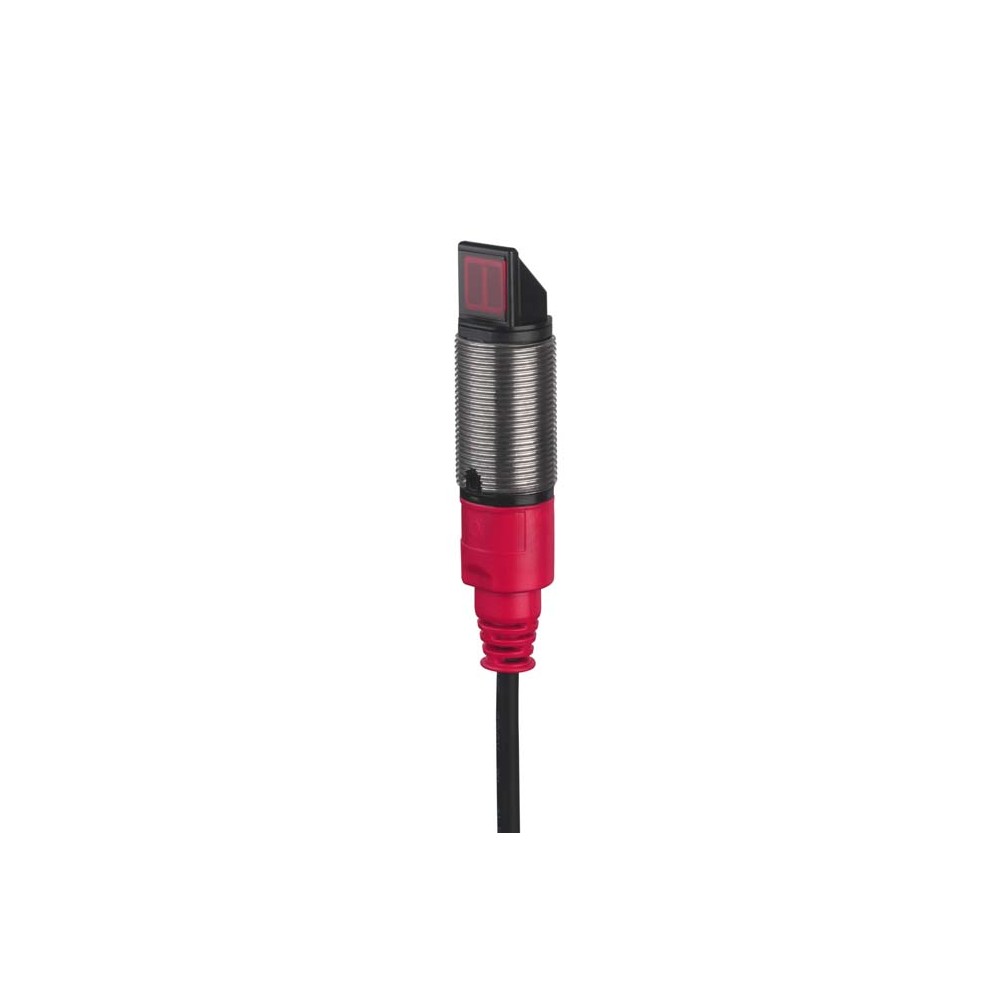

Описание диффузного датчика Leuze ET328.W3/2N
Энергетический диффузионный датчик Leuze ET328.W3/2N (артикул 50122725) представляет собой высокоточное решение для обнаружения объектов в системах промышленной автоматизации. Устройство работает по принципу диффузного отражения, не требуя установки отдельного рефлектора. Компактный цилиндрический корпус с резьбой M18 и угловой оптикой (90°) позволяет монтировать датчик в условиях ограниченного пространства, где прямая установка невозможна.
Технические характеристики
- Рабочий диапазон: до 0,35 м (для объектов с коэффициентом отражения 90%);
- Источник излучения: видимый красный светодиод (LED);
- Время отклика: 1 мс (частота переключения 500 Гц);
- Напряжение питания: 10–30 В DC;
- Тип выхода: 2 транзисторных выхода NPN (переключение «светло/темно»);
- Материалы: нержавеющая сталь V2A, пластик ABS;
- Класс защиты: IP 67;
- Диапазон рабочих температур: от -40 до +60 °C.
Преимущества оборудования
Главная особенность модели — угловая оптика 90°, которая значительно расширяет возможности проектирования конвейерных линий. Корпус из нержавеющей стали обеспечивает механическую прочность и долговечность в сложных эксплуатационных условиях. Настройка датчика осуществляется с помощью кнопки Teach button, что гарантирует быструю и точную калибровку под конкретную задачу.
Безопасность эксплуатации обеспечивается встроенной защитой от короткого замыкания и переполюсовки. Благодаря высокой степени пылевлагозащиты IP 67, устройство стабильно работает в условиях повышенной влажности и запыленности.
Сферы применения
- Упаковочные линии: контроль наличия тары и позиционирование коробок;
- Машиностроение: определение положения деталей на станках;
- Складская логистика: мониторинг перемещения грузов на конвейерных лентах;
- Пищевая промышленность: работа в зонах, требующих использования коррозионностойких материалов.
Датчик Leuze ET328.W3/2N — это надежный инструмент для автоматизации процессов, сочетающий в себе немецкое качество оптики и удобство интеграции в современные системы управления.
| Вес | 40 г |
|---|---|
| Время отклика | 1 ms |
| Габариты | 18 mmx61 mm |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Класс защиты | III |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Корпус из нержавеющей стали | V2A |
| Материал корпуса | Stainless steel, Plastic |
| Материал крышки оптики | Plastic |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Teach button |
| Особенности | 90° - angular optics |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон, белый 90% | 0.001 ... 0.45 m |
| Предельный рабочий диапазон, серый 18% | 0.012 ... 0.25 m |
| Предельный рабочий диапазон, серый 50% | 0.01 ... 0.38 m |
| Предельный рабочий диапазон, черный 6% | 0.012 ... 0.2 m |
| Принцип действия | Diffuse reflection principle |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.005 ... 0.35 m |
| Рабочий диапазон, серый 18% | 0.012 ... 0.19 m |
| Рабочий диапазон, серый 50% | 0.01 ... 0.29 m |
| Рабочий диапазон, черный 6% | 0.015 ... 0.14 m |
| Резьба | M18x1 mm |
| Серия | 328 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,NPN |
| Тип пластика корпуса | ABS |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 500 Hz |
