| Код производителя50137194 |

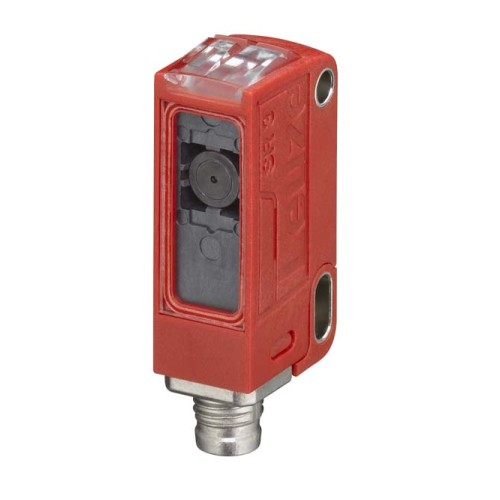

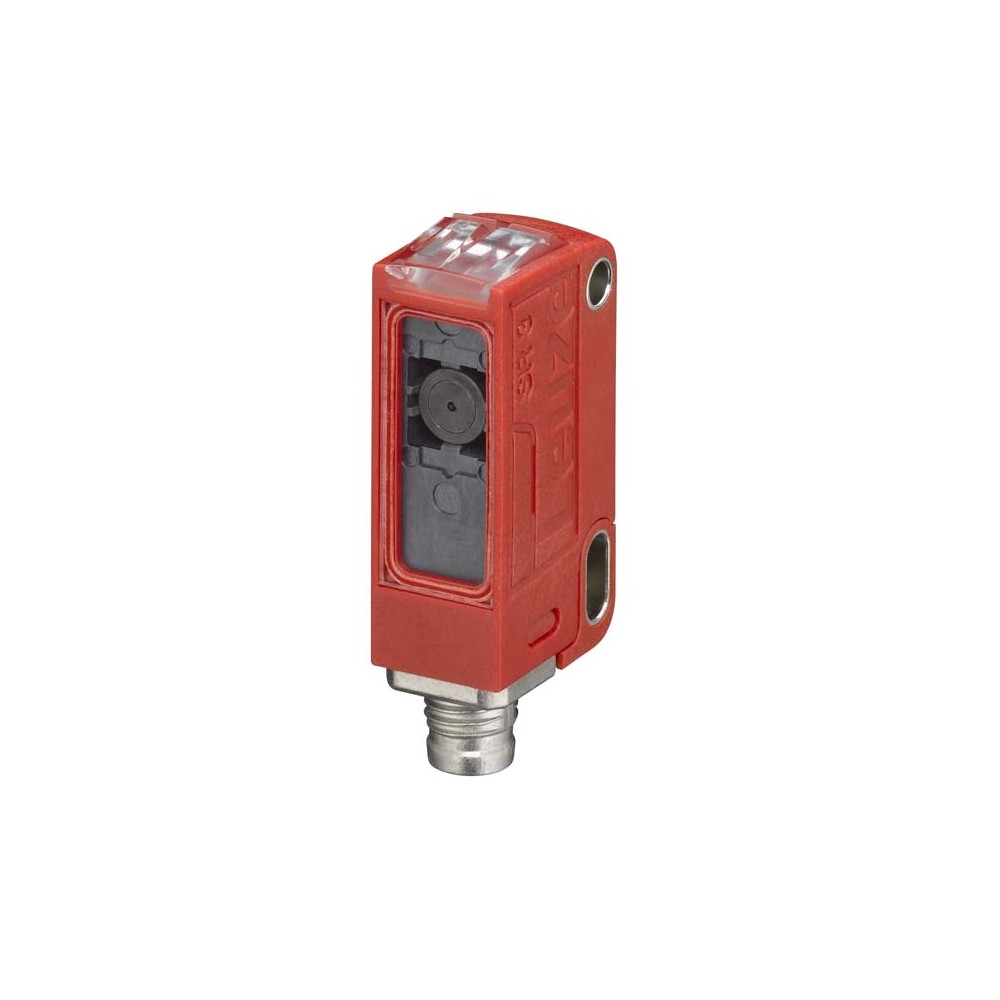

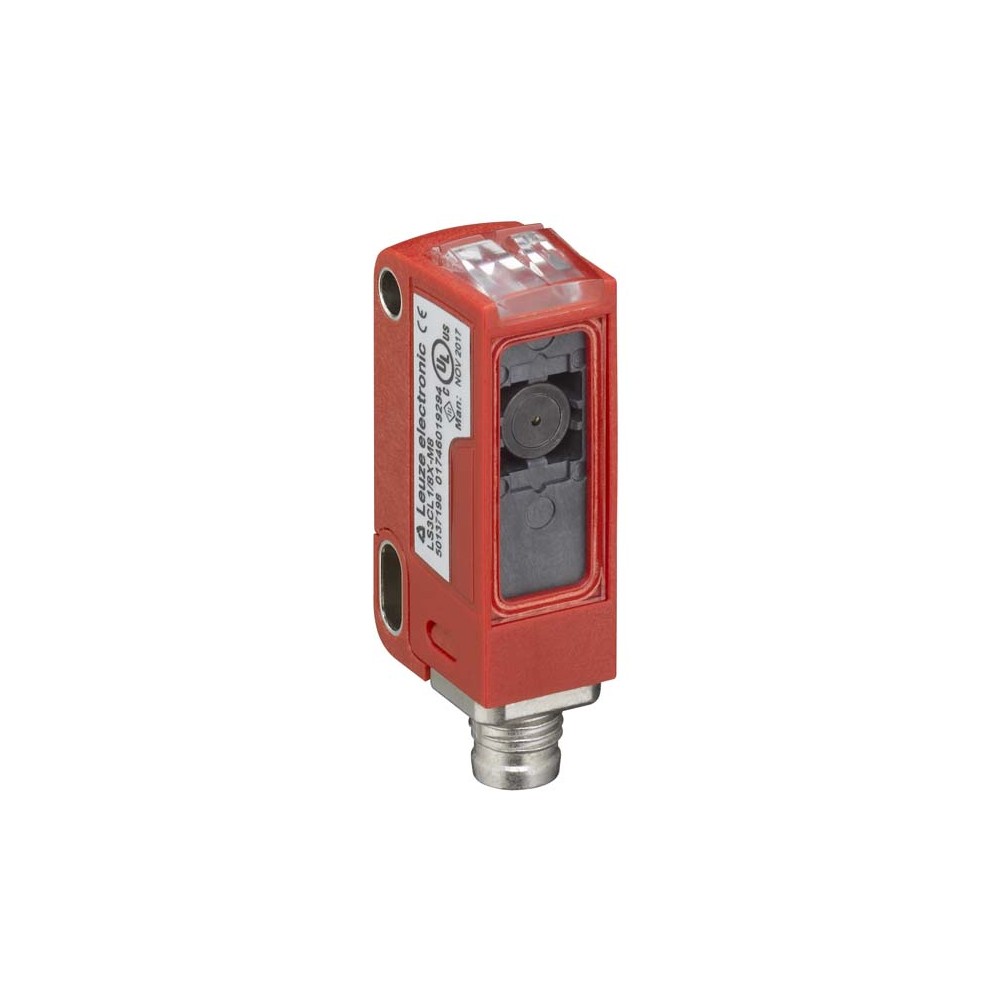

Промышленный лазерный излучатель Leuze LS3CL1/XX-M8
Фотоэлектрический датчик Leuze LS3CL1/XX-M8 (артикул 50137194) представляет собой высокоточный лазерный излучатель, работающий по принципу однолучевого барьера (Throughbeam principle). Устройство входит в серию 3C и разработано для эксплуатации в сложных промышленных условиях, где требуются компактные размеры и высокая надежность детектирования.
Использование лазерного источника красного света (Класс 1) обеспечивает четкую фокусировку луча, что позволяет системе точно распознавать даже малогабаритные объекты на значительных дистанциях. Компактный корпус из PC-ABS пластика в сочетании с высокой степенью защиты делает данный датчик оптимальным выбором для автоматизированных линий с плотной компоновкой оборудования.
Технические характеристики
- Принцип работы: Однолучевой (передатчик).
- Рабочий диапазон: До 5 метров (предельный — до 10 метров).
- Источник излучения: Лазер, красный свет (длина волны оптимизирована для четкого пятна 2.5 x 2 мм на расстоянии 1 м).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Тип подключения: Металлический разъем M8 (4-pin).
- Класс защиты: IP67 и IP69K (устойчивость к мойке под давлением).
- Рабочая температура: От -40 °C до +55 °C.
Преимущества датчика
- Высокая точность: Лазер 1-го класса безопасности формирует узконаправленный луч, исключая ложные срабатывания от фоновых помех.
- Гигиеническое исполнение: Сертификация ECOLAB подтверждает устойчивость материалов корпуса к агрессивным моющим средствам.
- Электрическая надежность: Встроенная защита от короткого замыкания и переполюсовки гарантирует сохранность электроники при ошибках монтажа.
- Прочность и компактность: Малый вес (10 г) и габариты 11.4 x 34.2 x 18.3 мм позволяют монтировать устройство в ограниченном пространстве с помощью сквозных отверстий или опциональных кронштейнов.
Сферы применения
Благодаря защите IP69K и соответствию стандартам IEC 60947-5-2, модель LS3CL1/XX-M8 широко применяется в следующих отраслях:
- Пищевая промышленность: Контроль упаковки и розлива в зонах с регулярной санитарной обработкой.
- Фармацевтика: Детектирование ампул, флаконов и мелких деталей на конвейере.
- Машиностроение: Точное позиционирование элементов механизмов и контроль наличия деталей.
- Складская логистика: Системы сортировки и автоматизированные транспортные линии.
| Вес | 10 г |
|---|---|
| Габариты | 11.4 mmx34.2 mmx18.3 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 1,IEC / EN 60825-1:2014 |
| Количество выводов | 4 -pin |
| Материал коннектора | Metal |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон | 0 ... 10 m |
| Принцип действия | Throughbeam principle |
| Рабочий диапазон | 0 ... 5 m |
| Размер пятна на дистанции датчика | 2.5 mmx2 mm[1,000 mm] |
| Резьба | M8 |
| Серия | 3C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, эксплуатация | -40 ... 55 °C |
| Тип крепления | Via optional mounting device, Through-hole mounting |
| Тип пластика корпуса | PC-ABS |
| Тип подключения | Connector |
| Тип устройства | Transmitter |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Voltage supply |
