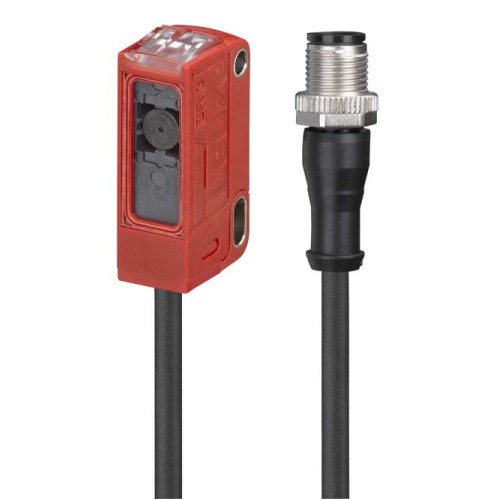

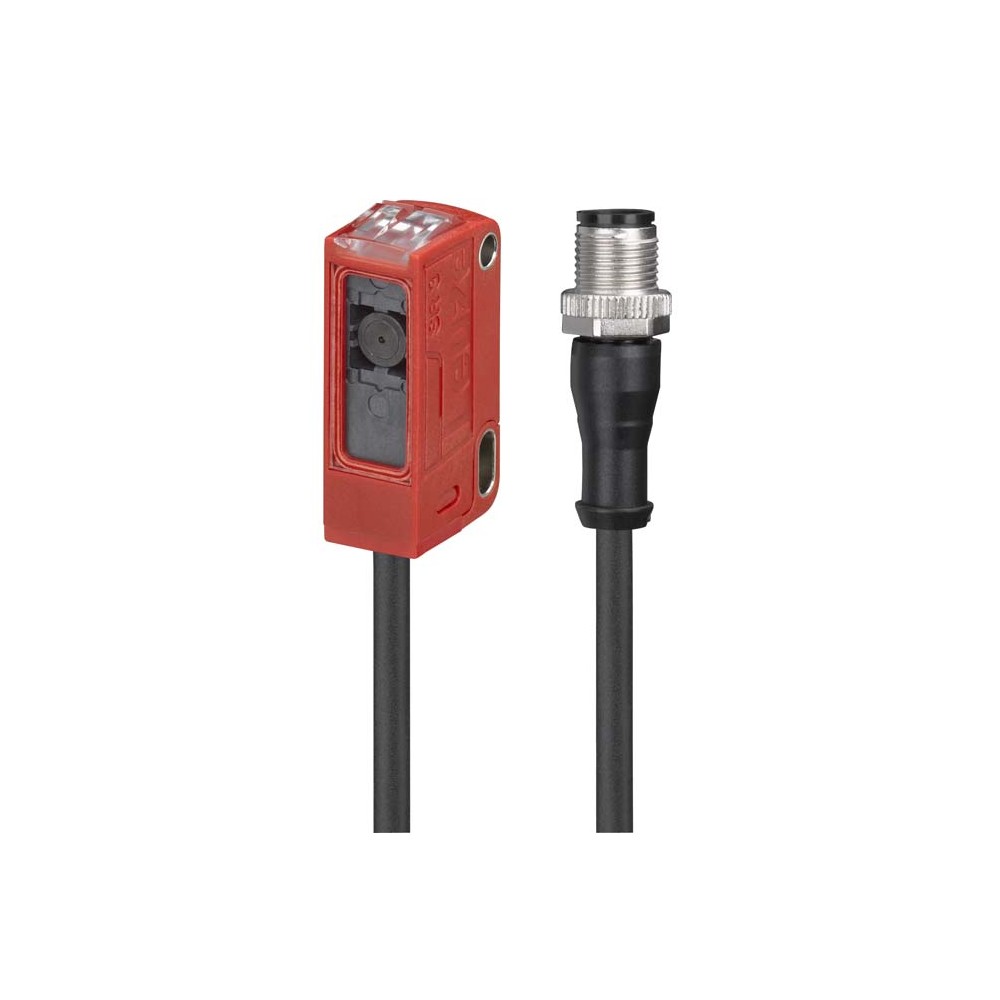

Фотоэлектрический датчик однолучевой transmitter Leuze LS3CL1/XX-200-M12

Описание лазерного передатчика Leuze LS3CL1/XX-200-M12

Промышленный фотоэлектрический датчик Leuze LS3CL1/XX-200-M12 представляет собой высокоточный передатчик (transmitter), работающий по принципу сквозного луча (Throughbeam principle). Устройство входит в серию 3C и разработано для обеспечения надежного обнаружения объектов в условиях ограниченного пространства и жестких промышленных сред. Благодаря использованию лазерного излучателя красного спектра, датчик формирует четкое световое пятно, что позволяет детектировать даже мелкие детали на значительном удалении.

Технические характеристики

• Принцип работы: Однолучевой барьер (передатчик).
• Рабочий диапазон: До 5 метров (предельный — до 10 метров).
• Источник света: Лазер красного цвета, класс 1 (безопасен для глаз).
• Размер светового пятна: 2.5 мм x 2 мм на расстоянии 1000 мм.
• Напряжение питания: 10–30 В постоянного тока (DC).
• Тип подключения: Кабель длиной 200 мм с металлическим разъемом M12 (4-pin).
• Материал корпуса: Износостойкий пластик PC-ABS с оптикой из PMMA.
• Степень защиты: IP 67 и IP 69K.

Преимущества оборудования

Датчик отличается высокой эксплуатационной надежностью и точностью позиционирования. Компактные габариты (11.4 x 34.2 x 18.3 мм) позволяют интегрировать его в узкие узлы автоматизированных линий. Основные преимущества:

• Устойчивость к внешним воздействиям: Широкий температурный диапазон эксплуатации от -40 до +55 °C и соответствие стандартам ECOLAB позволяют использовать устройство в пищевой и фармацевтической промышленности, где применяется агрессивная мойка.
• Защитные функции: Встроенная защита от короткого замыкания и переполюсовки гарантирует сохранность электроники при ошибках монтажа.
• Прецизионность: Лазер первого класса обеспечивает малую расходимость луча, что критично для задач точного позиционирования и подсчета мелких объектов.
• Простота монтажа: Наличие сквозных отверстий и возможность использования опциональных крепежных устройств сокращают время пусконаладочных работ.

Сферы применения

Модель Leuze LS3CL1/XX-200-M12 оптимальна для решения широкого спектра задач в промышленной автоматизации:

• Конвейерные системы (контроль наличия и прохождения продукции);
• Упаковочное оборудование и фасовочные линии;
• Роботизированные ячейки для точного позиционирования манипуляторов;
• Производство электроники и микрокомпонентов;
• Пищевая промышленность (благодаря защите IP 69K и сертификации ECOLAB).
