| Код производителя68022115 |

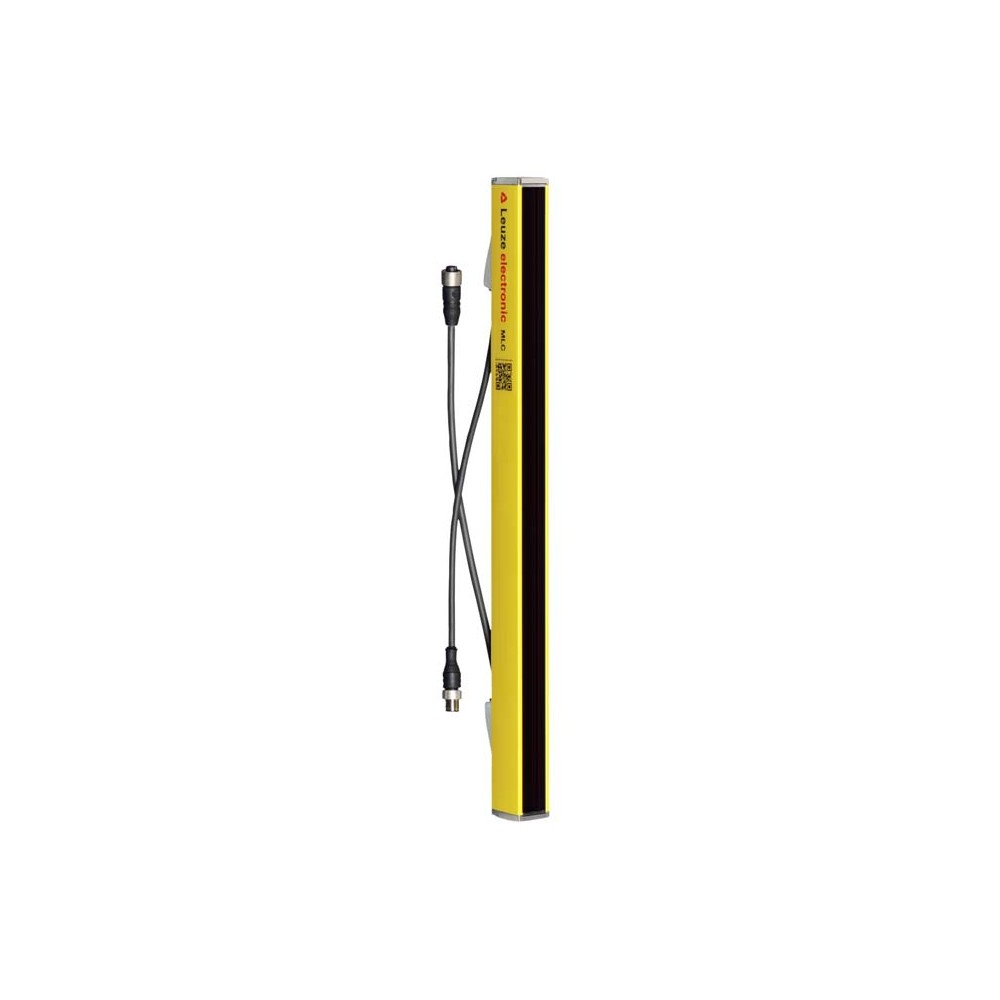

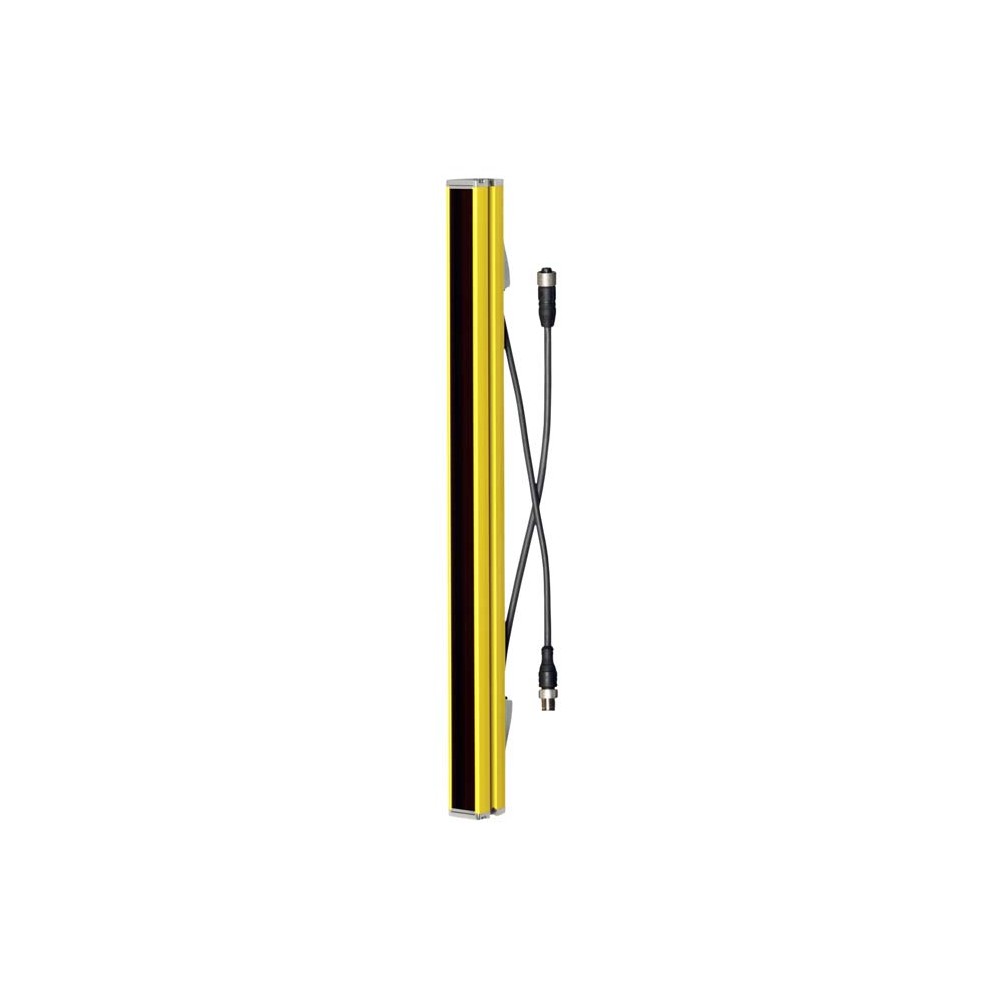

Передатчик световой завесы Leuze MLC500T14-1500MG
Световой барьер безопасности Leuze MLC500T14-1500MG представляет собой высокотехнологичный передатчик 4-го типа, разработанный для создания надежных систем защиты персонала на автоматизированных производствах. Данная модель относится к серии MLC 500 и предназначена для обнаружения пальцев благодаря сверхвысокому разрешению 14 мм. Устройство выполнено в прочном алюминиевом корпусе и оптимизировано для работы в составе каскадных систем в качестве среднего элемента (Middle Guest).
Технические характеристики
- Разрешение: 14 мм (защита пальцев).
- Высота защитного поля: 1500 мм.
- Рабочий диапазон: до 6 метров.
- Количество лучей: 150 штук.
- Источник излучения: Инфракрасный светодиод (940 нм), импульсный сигнал.
- Интерфейс подключения: Кабель длиной 330 мм с разъемом M12 (8-pin).
- Класс безопасности: Type 4 (IEC/EN 61496), SILCL 3 (IEC/EN 62061), PLe.
- Степень защиты: IP 65.
- Габариты: 29 x 1514 x 53 мм.
Преимущества и особенности конструкции
Передатчик MLC500T14-1500MG спроектирован для эксплуатации в тяжелых промышленных условиях. Корпус из анодированного алюминия с крышками из цинкового литья под давлением обеспечивает механическую жесткость и устойчивость к вибрациям до 50 м/с². Оптическое окно защищено износостойким пластиком PMMA.
- Каскадирование: Поддержка функций Host In и Guest Out позволяет объединять несколько завес в единую защитную цепь без «слепых зон».
- Надежность: Расчетный срок эксплуатации составляет 20 лет, что подтверждает высокое качество компонентной базы.
- Простой монтаж: В комплект входят скользящие блоки BT-NC, поддерживаются различные типы крепления (пазовое, поворотное, на кронштейны).
- Стойкость к среде: Устройство стабильно работает при температуре до +55 °C и влажности до 95% без конденсации.
Сферы применения
Благодаря высокому уровню безопасности и возможности каскадного соединения, данный передатчик широко применяется в следующих областях:
- Роботизированные ячейки и линии сборки.
- Прессовое и штамповочное оборудование.
- Фармацевтическая и пищевая промышленность.
- Станки для лазерной и плазменной резки.
- Автоматизированные складские системы.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 1698 г |
| Высота защитного поля | 1,500 mm |
| Габариты | 29 mmx1,514 mmx53 mm |
| Дискретные выходы на борту | 940 nm |
| Длина кабеля | 330 mm |
| Источник света | LED,Infrared |
| Каскадные | Middle Guest |
| Класс защиты | III |
| Количество выводов | 8 -pin |
| Количество лучей | 150 Piece(s) |
| Количество соединений | 2 Piece(s) |
| Комплектность | 2x BT-NC sliding block |
| Материал коннектора | Plastic |
| Материал корпуса | Metal |
| Материал крышки | Diecast zinc |
| Материал крышки оптики | Plastic / PMMA |
| Материал оболочки | PUR |
| Металл корпуса | Aluminum |
| Относительная влажность (без конденсации) | 0 ... 95 % |
| Процедура испытания на колебания, в соответствии со стандартом | IEC/EN 60068-2-6 |
| Процедура испытания на удар в соответствии со стандартом | IEC/EN 60068-2-6 |
| Рабочий диапазон | 0 ... 6 m |
| Разрешение | 14 mm |
| Резьба | M12 |
| Серия | MLC 500 |
| Сертификаты | TÜV Süd, c CSA US, c TÜV NRTL US |
| Сечение провода | 0.14 mm² |
| Сопротивляемостью при колебательном движении | 50 m/s² |
| Средняя мощность передатчика диода | 50 µW |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65 |
| Температура окружающей среды, хранение | -30 ... 70 °C |
| Температура окружающей среды, эксплуатация | 0 ... 55 °C |
| Тип | 4,IEC/EN 61496 |
| Тип крепления | Groove mounting, Mounting bracket, Swivel mount |
| Тип подключения | Cable with connector |
| Тип устройства | Transmitter |
| Ударопрочность | 100 m/s² |
| Форма сигнала | Pulsed |
| Функции | Cascade, Host In, Cascade, Guest Out |
| Цвет кабеля | Black |
| Цвет корпуса | Yellow, RAL 1021 |
