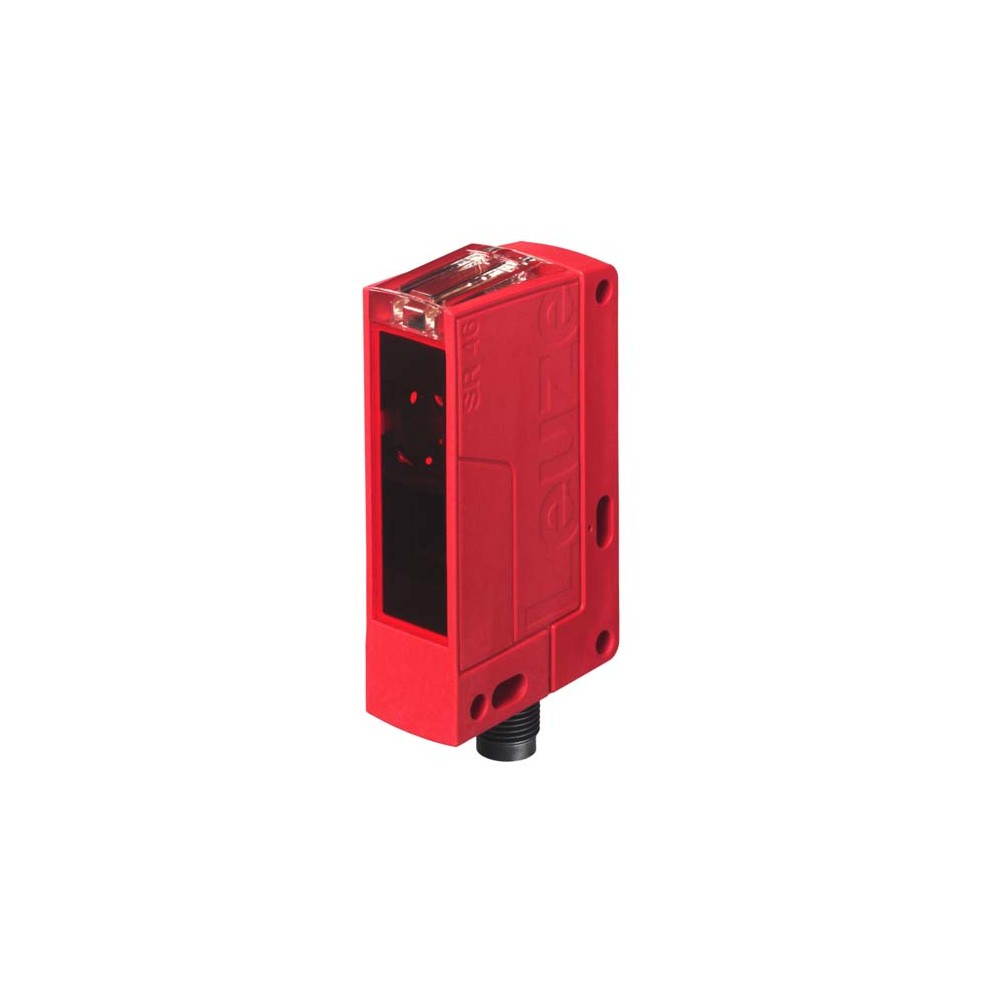

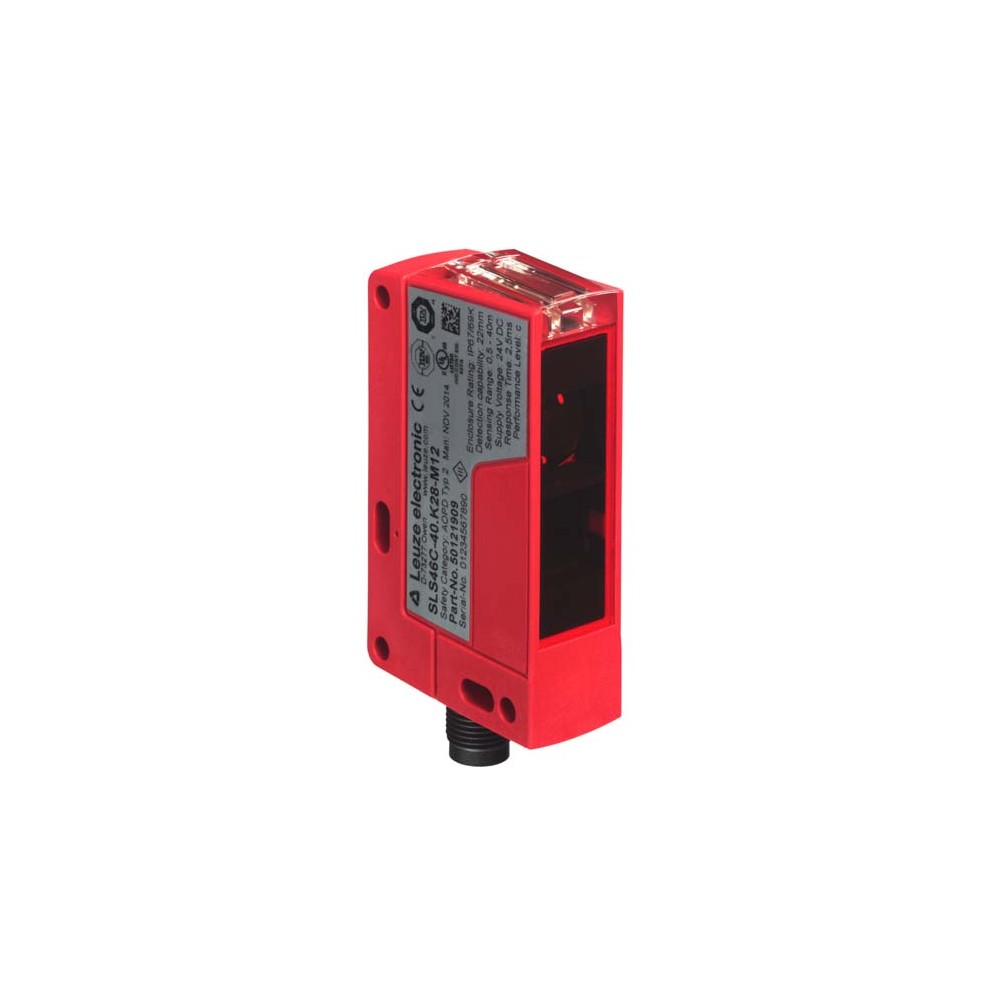

Передатчик однолучевого барьера безопасности Leuze SLS46C-70.K28-M12
Характеристики
| Код производителя50121907 |
Описание
Описание передатчика барьера безопасности Leuze SLS46C-70.K28-M12
Передатчик однолучевого барьера безопасности Leuze SLS46C-70.K28-M12 (артикул 50121907) представляет собой высоконадежное решение для построения систем защиты персонала и оборудования на производстве. Устройство выполнено в компактном кубическом корпусе серии 46C и работает в паре с соответствующим приемником и блоком мониторинга (например, MSI-TR1B), обеспечивая уровень безопасности Type 2, PL c и SILCL 1.
Прибор излучает импульсный видимый красный свет (LED, 630 нм), что значительно упрощает процесс юстировки на больших дистанциях. Благодаря высокой степени защиты и устойчивости к агрессивным средам, данный датчик является стандартом для автоматизированных линий с жесткими условиями эксплуатации.
Технические характеристики
- Рабочий диапазон: от 5 до 70 метров (предельный до 80 м).
- Напряжение питания: 24 В DC (допустимое отклонение ±20%).
- Время отклика: 2,5 мс.
- Частота переключения: 250 Гц.
- Тип подключения: разъем M12, 4-контактный.
- Материал корпуса: ударопрочный пластик PC-PBT, линза из PMMA.
- Класс защиты: IP 67 и IP 69K (выдерживает мойку под давлением).
- Температурный режим: от -30 °C до +60 °C.
Преимущества и особенности
- Высокая надежность: средняя наработка до опасного отказа (MTTFd) составляет 400 лет, а расчетный срок эксплуатации — 20 лет.
- Устойчивость к внешним факторам: соответствие сертификату ECOLAB позволяет использовать устройство в пищевой и фармацевтической промышленности, где применяется активная химическая обработка.
- Защищенность: встроенные модули защиты от обратной полярности и короткого замыкания предотвращают выход электроники из строя при ошибках монтажа.
- Индикация: два светодиода обеспечивают визуальный контроль состояния питания и активации сигнала.
- Эргономичный дизайн: компактные габариты (20.5 x 76.3 x 44 мм) позволяют монтировать передатчик в ограниченном пространстве с использованием сквозных крепежных отверстий.
Сферы применения
Передатчик Leuze SLS46C-70.K28-M12 оптимален для использования в следующих областях:
- Конвейерные системы и логистические центры для контроля доступа в опасные зоны.
- Упаковочное оборудование и линии розлива.
- Деревообрабатывающая и металлообрабатывающая промышленность.
- Зоны роботизированных ячеек, требующие установки барьеров безопасности 2-го типа.
Характеристики Передатчик однолучевого барьера безопасности Leuze SLS46C-70.K28-M12
Основные характеристики
| SILCL | 1,IEC/EN 62061, in combination with a suitable test monitoring unit, e.g. MSI-TR1B |
|---|---|
| Активное состояние переключения | High |
| Вес | 50 г |
| Включение/выключение задержки | 1 ms |
| Время отклика | 2.5 ms |
| Входное сопротивление | 10,000 Ω,-30 ... 30 % |
| Габариты | 20.5 mmx76.3 mmx44 mm |
| Дизайн | Cubic |
| Дискретные выходы на борту | 630 nm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Категория | 2,EN ISO 13849,In combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Класс защиты | III,Rating voltage 50 V |
| Количество входов активации | 1 Piece(s) |
| Количество выводов | 4 -pin |
| Количество светодиодов | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутации низкого напряжения, Макс. | 1.5 V |
| Материал коннектора | Plastic |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Минимальная наработка вд | 400 years,EN ISO 13849-1 |
| Напряжение переключения | high: ≥8V, low: ≤1.5V |
| Напряжение питания U в | 24 V,DC,-20 ... 20 %,Incl. residual ripple |
| Остаточная пульсация | 10 %,From UB |
| Переключения высокого напряжения, мин. | 8 V |
| Предельный рабочий диапазон | 5 ... 80 m |
| Рабочий диапазон | 5 ... 70 m |
| Резьба | M12 |
| Серия | 46C |
| Сертификаты | c UL US, c TÜV NRTL US, TÜV Süd |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2, IEC/EN 61496 |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Стартовая задержка | 300 ms |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -30 ... 70 °C |
| Температура окружающей среды, эксплуатация | -30 ... 60 °C |
| Тип | 2,IEC/EN 61496, in combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PC-PBT |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 40 mA |
| Угол раскрытия, Макс. | -5 ... 5 ° |
| Уровень производительности (PL) | c,EN ISO 13849-1:2008,In combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Форма сигнала | Pulsed |
| Функции | Voltage supply, Signal IN |
| ФФГ вД | 3E-10 per hour |
| Цвет корпуса | Red |
| Частота переключения | 250 Hz |
