| Код производителя50121910 |

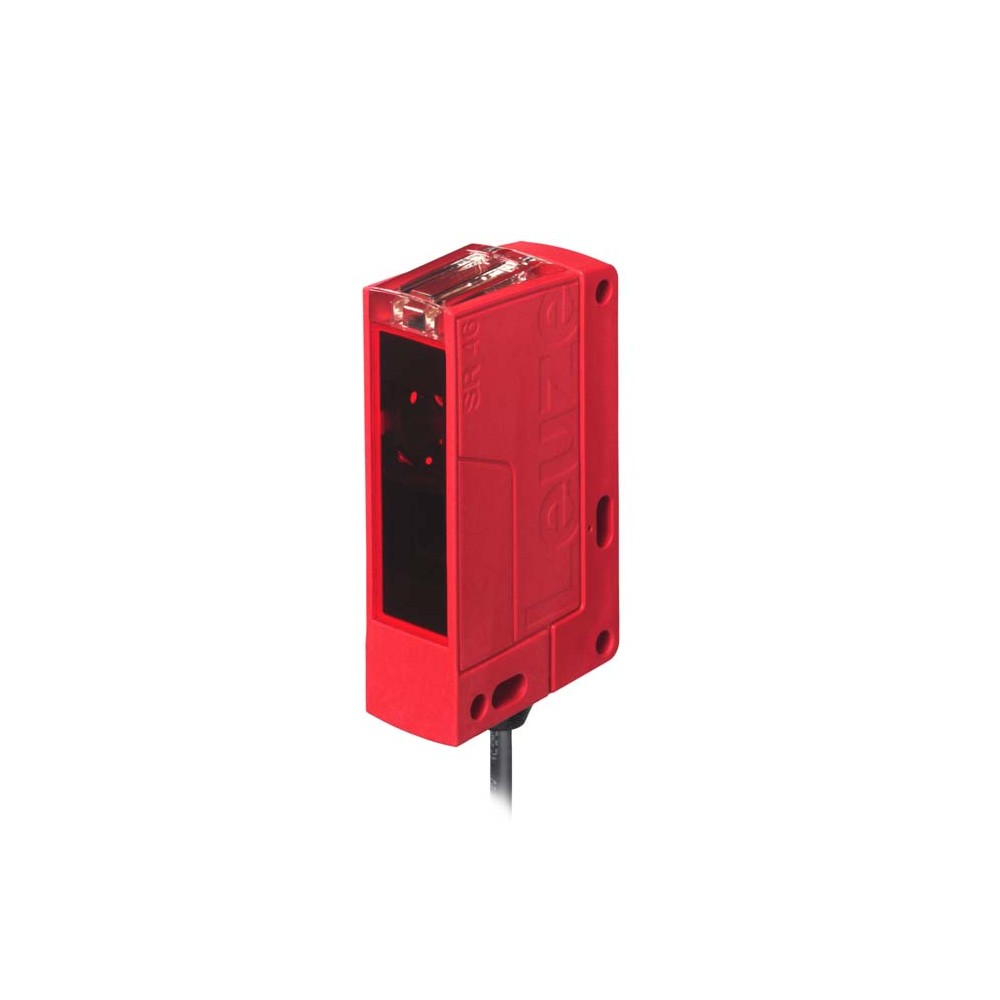

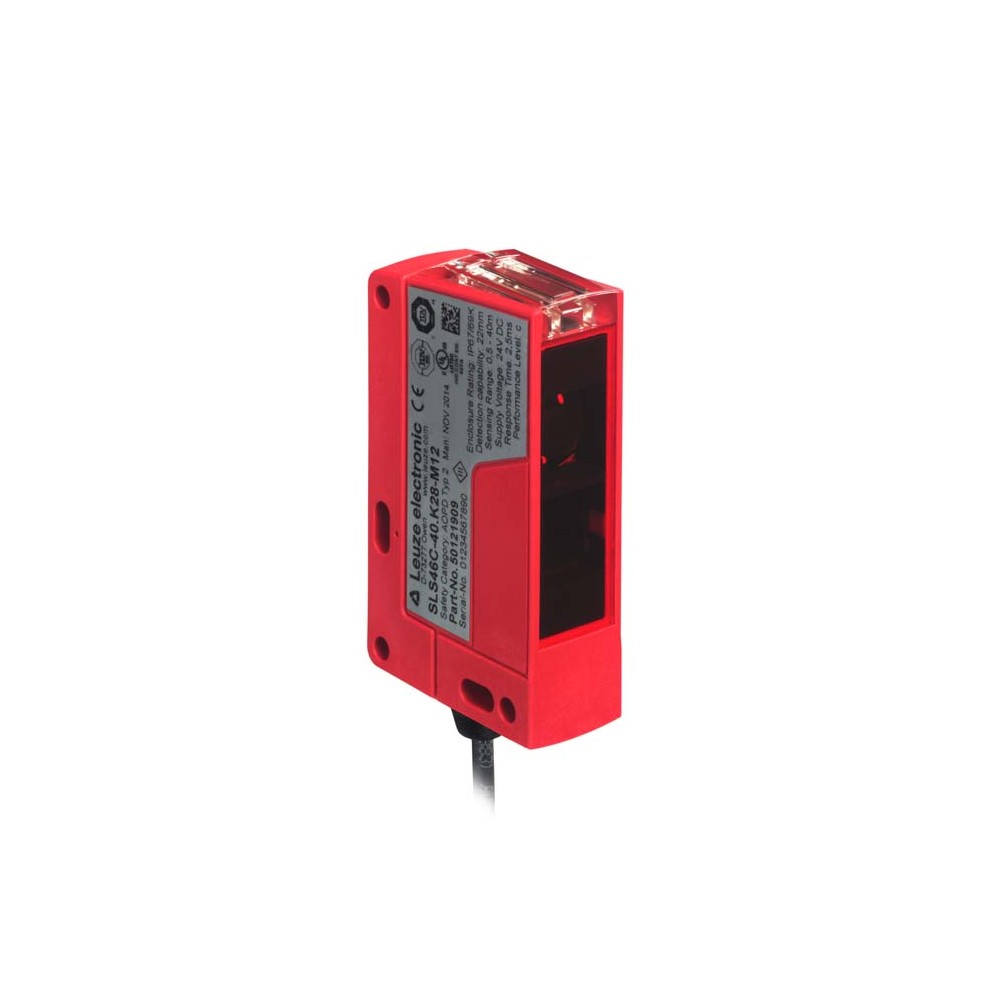

Передатчик однолучевого барьера безопасности Leuze SLS46C-40.K28
Передатчик Leuze SLS46C-40.K28 представляет собой высоконадежный компонент систем активной защиты персонала и оборудования. Устройство относится к Серии 46C и разработано для создания эффективных барьеров безопасности на промышленных объектах. В сочетании с соответствующим блоком мониторинга (например, MSI-TR1B) данный передатчик формирует систему Типа 2 согласно IEC/EN 61496, обеспечивая уровень производительности PL c и SILCL 1.
Технические характеристики
Оптический датчик выполнен в компактном кубическом корпусе из износостойкого пластика PC-PBT, что позволяет интегрировать его в ограниченные пространства производственных линий. Ключевые параметры модели:
- Рабочий диапазон: от 0,5 до 40 метров (предельный до 48 м).
- Источник излучения: видимый красный светодиод (LED) с длиной волны 630 нм.
- Напряжение питания: 24 В постоянного тока (DC) с защитой от переполюсовки.
- Время отклика: 2,5 мс, что гарантирует мгновенную реакцию системы на прерывание луча.
- Класс защиты: IP67 и IP69K, обеспечивающие работоспособность при мойке под высоким давлением.
- Подключение: четырехжильный кабель длиной 2 метра в оболочке из полиуретана (PUR).
Преимущества и надежность
Передатчик SLS46C-40.K28 отличается высокой устойчивостью к внешним воздействиям и длительным сроком эксплуатации, составляющим не менее 20 лет. Использование импульсного сигнала минимизирует вероятность ложных срабатываний от посторонних источников света.
- Стойкость к агрессивным средам: Сертификация ECOLAB подтверждает возможность использования устройства в зонах с интенсивной химической обработкой.
- Широкий температурный диапазон: Стабильная работа при температурах от -30 °C до +60 °C.
- Диагностика: Наличие двух светодиодных индикаторов для визуального контроля рабочего состояния.
- Безопасность: Встроенная защита от короткого замыкания и перегрузок по току.
Сферы применения
Благодаря высокой степени защиты и точности позиционирования луча, данный передатчик востребован в следующих областях:
- Автоматизированные конвейерные линии и транспортные системы.
- Пищевая и фармацевтическая промышленность (благодаря защите IP69K).
- Зоны доступа к роботизированным ячейкам и станочному оборудованию.
- Складские логистические комплексы для контроля проездов погрузочной техники.
| SILCL | 1,IEC/EN 62061, in combination with a suitable test monitoring unit, e.g. MSI-TR1B |
|---|---|
| Активное состояние переключения | High |
| Вес | 100 г |
| Включение/выключение задержки | 1 ms |
| Время отклика | 2.5 ms |
| Входное сопротивление | 10,000 Ω,-30 ... 30 % |
| Габариты | 20.5 mmx76.3 mmx44 mm |
| Дизайн | Cubic |
| Дискретные выходы на борту | 630 nm |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | LED,Red |
| Категория | 2,EN ISO 13849,In combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Класс защиты | III,Rating voltage 50 V |
| Количество входов активации | 1 Piece(s) |
| Количество проводников | 4 -wire |
| Количество светодиодов | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутации низкого напряжения, Макс. | 1.5 V |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Материал оболочки | PUR |
| Минимальная наработка вд | 400 years,EN ISO 13849-1 |
| Напряжение переключения | high: ≥8V, low: ≤1.5V |
| Напряжение питания U в | 24 V,DC,-20 ... 20 %,Incl. residual ripple |
| Остаточная пульсация | 10 %,From UB |
| Переключения высокого напряжения, мин. | 8 V |
| Предельный рабочий диапазон | 0.5 ... 48 m |
| Рабочий диапазон | 0.5 ... 40 m |
| Серия | 46C |
| Сертификаты | c UL US, c TÜV NRTL US, TÜV Süd |
| Сечение провода | 0.21 mm² |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2, IEC/EN 61496 |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Стартовая задержка | 300 ms |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -30 ... 70 °C |
| Температура окружающей среды, эксплуатация | -30 ... 60 °C |
| Тип | 2,IEC/EN 61496, in combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PC-PBT |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 40 mA |
| Угол раскрытия, Макс. | -5 ... 5 ° |
| Уровень производительности (PL) | c,EN ISO 13849-1:2008,In combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Форма сигнала | Pulsed |
| Функции | Voltage supply, Signal IN |
| ФФГ вД | 3E-10 per hour |
| Цвет корпуса | Red |
| Частота переключения | 250 Hz |
