Многолучевые барьеры безопасности (приёмопередатчик) Leuze MLD530-RT3M
Характеристики
| Код производителя66568200 |
Описание

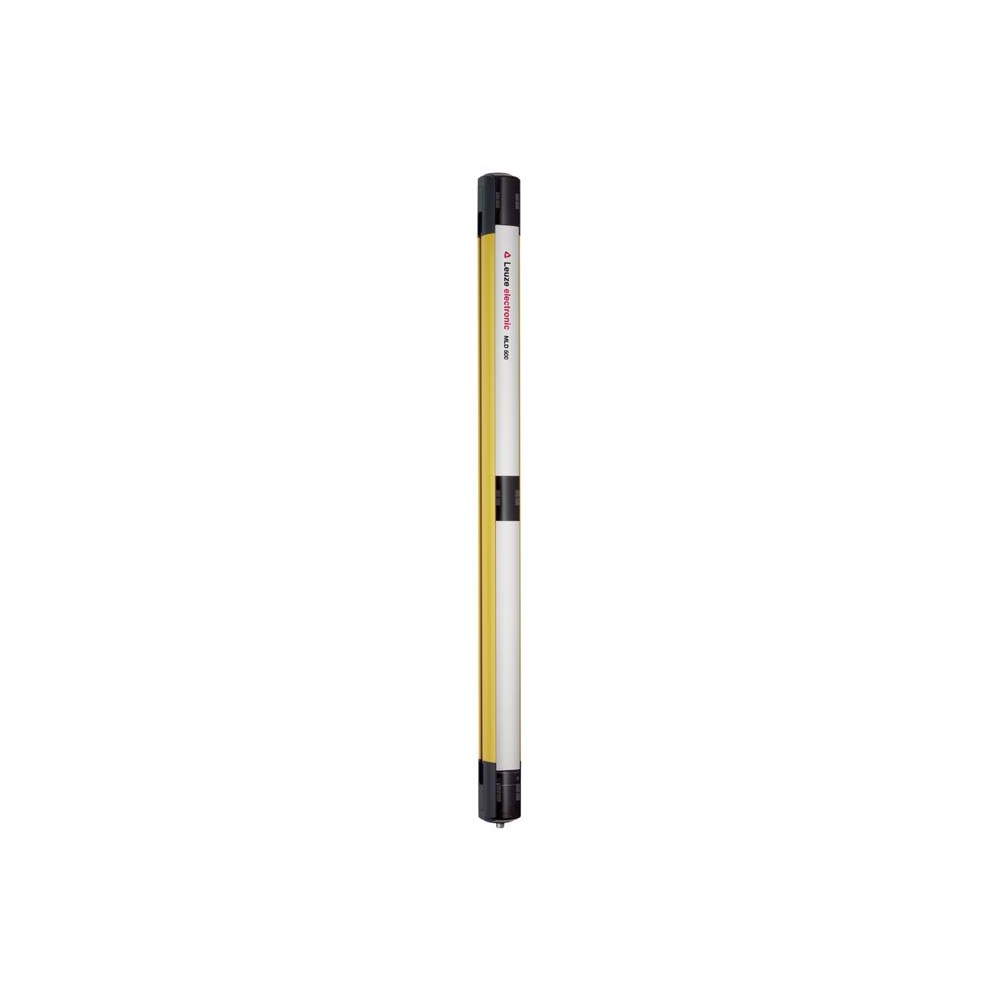

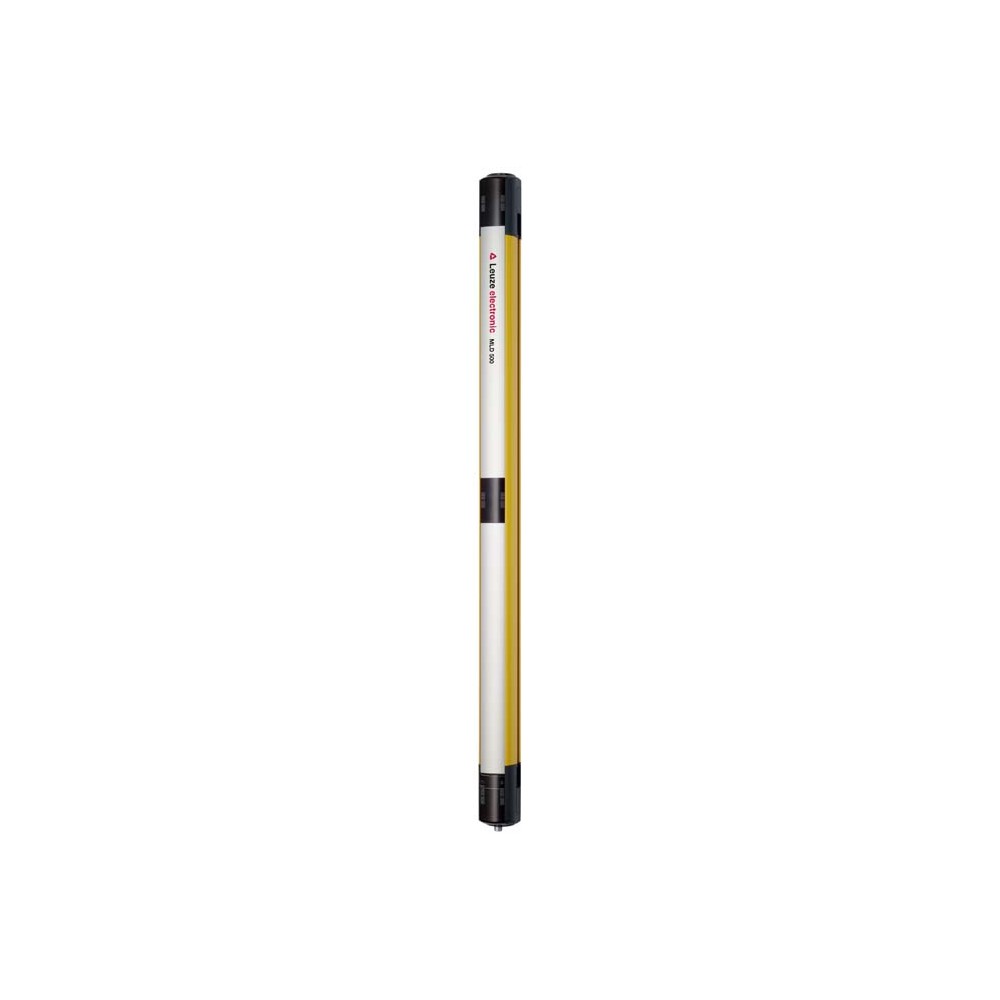

Многолучевой барьер безопасности Leuze MLD530-RT3M
Активно-пассивный приёмопередатчик Leuze MLD530-RT3M (артикул 66568200) представляет собой высокотехнологичное решение для организации систем защиты на производстве. Устройство относится к серии MLD 500 и предназначено для контроля доступа в опасные зоны. Благодаря интеграции излучателя и приемника в одном корпусе, упрощается монтаж и минимизируются затраты на прокладку кабеля, так как на противоположной стороне устанавливается только пассивное зеркало.
Технические характеристики
Барьер соответствует самым строгим международным стандартам безопасности и обладает следующими параметрами:
- Уровень безопасности: Type 4 (IEC/EN 61496), SIL 3 (IEC/EN 62061), PL e (EN ISO 13849-1).
- Конфигурация лучей: 3 луча с интервалом 400 мм.
- Рабочий диапазон: от 0.5 до 6 метров (до 8 метров при использовании модулей MLD-XM03).
- Время отклика: 50 мс.
- Интерфейсы подключения: два разъема M12 (8-pin и 5-pin).
- Выходы безопасности (OSSD): 2 транзисторных выхода PNP с защитой от короткого замыкания и перегрузки.
- Корпус: алюминиевый, класс защиты IP 67, цвет желтый (RAL 1021).
- Температурный режим: эксплуатация от -30 °C до +55 °C.
Преимущества оборудования
- Многофункциональность: встроенные функции мьютинга (временного обхода защиты) и интегрированные индикаторы состояния позволяют адаптировать устройство под конкретные задачи автоматизации.
- Надежность: средний срок службы составляет 20 лет, а показатель средней наработки до опасного отказа (MTTFd) достигает 204 лет.
- Устойчивость к внешним факторам: прочный металлический корпус и литые цинковые крышки обеспечивают защиту в тяжелых промышленных условиях.
- Простота диагностики: светодиодная индикация и встроенный индикатор мьютинга позволяют оперативно контролировать состояние системы.
- Эффективная оптика: использование импульсного инфракрасного излучения (850 нм) минимизирует влияние посторонних источников света.
Сферы применения
Многолучевые барьеры Leuze MLD530-RT3M оптимально подходят для следующих задач:
- Ограждение роботизированных ячеек и сварочных участков.
- Защита конвейерных линий с необходимостью организации прохода паллет (мьютинг).
- Контроль доступа в зоны работы паллетайзеров и упаковочного оборудования.
- Обеспечение безопасности на участках автоматизированного складирования.
Характеристики Многолучевые барьеры безопасности (приёмопередатчик) Leuze MLD530-RT3M
Основные характеристики
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 2000 г |
| Время задержки рестарта | 100 ms |
| Время отклика | 50 ms |
| Выбор режима работы | Connection 1, pin 2: +24 V for operating mode 1, 2, 4, Connection 1, pin 2: 0 V for operating mode 3, 5, 6, Connection 1, pin 7: 0 V for operating mode 1, 2, 4 |
| Габариты | 52 mmx900 mmx64.7 mm |
| Грузоподъемность | 0.3 µF |
| Диапазон рабочих в связи с млдXM03 | 0.5 ... 8 m |
| Дискретные выходы на борту | 850 nm |
| Длина кабеля, Макс. | 100 m |
| Допустимое сопротивление кабеля для нагрузки, Макс. | 200 Ω |
| Защита | Short circuit protected, Overvoltage protection |
| Индуктивность нагрузки | 2,200,000 µH |
| Источник света | LED,Infrared |
| Категория | 4,EN ISO 13849 |
| Класс защиты | III |
| Количество выводов | 8 -pin, 5 -pin |
| Количество выходов | 1 Piece(s) |
| Количество лучей | 3 Piece(s) |
| Количество светодиодов | 2 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 2 Piece(s) |
| Количество цифровых входов переключения | 4 Piece(s) |
| Коммутации низкого напряжения, Макс. | 2.5 V |
| Коммутируемое напряжение, тип. | 23 V |
| Коммутируемый ток, макс. | 5 mA |
| Луч интервал | 400 mm |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал крышки | Diecast zinc |
| Материал крышки оптики | Plastic / PMMA |
| Металл корпуса | Aluminum |
| Минимальная наработка вд | 204 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-20 ... 20 % |
| Особенности | Integrated muting indicator, Integrated status indicator |
| Остаточный ток, макс. | 0.2 mA |
| Остаточный ток, тип. | 0.002 mA |
| Относительная влажность (без конденсации) | 0 ... 95 % |
| Падение напряжения | 1 V |
| Переключения высокого напряжения, мин. | 18.2 V |
| Потребляемый ток, макс. | 150 mA,Without external load |
| Предохранитель | External with max. 3 A |
| Рабочий диапазон | 0.5 ... 6 m |
| Раздел допустимое сечение провода, тип. | 0.25 mm² |
| Резьба | M12 |
| Серия | MLD 500 |
| Сертификаты | c CSA US, c TÜV NRTL US, TÜV Süd |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -30 ... 55 °C |
| Тип | 4,IEC/EN 61496 |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED, Integrated muting indicator |
| Тип крепления | Swivel mount, Groove mounting |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Тип устройства | Transceiver |
| Ток нагрузки, макс. | 380 mA |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Форма сигнала | Pulsed |
| Функции | Machine interface, Local interface |
| ФФГ вД | 6.6E-09 per hour |
| Цвет корпуса | Yellow, RAL 1021 |
