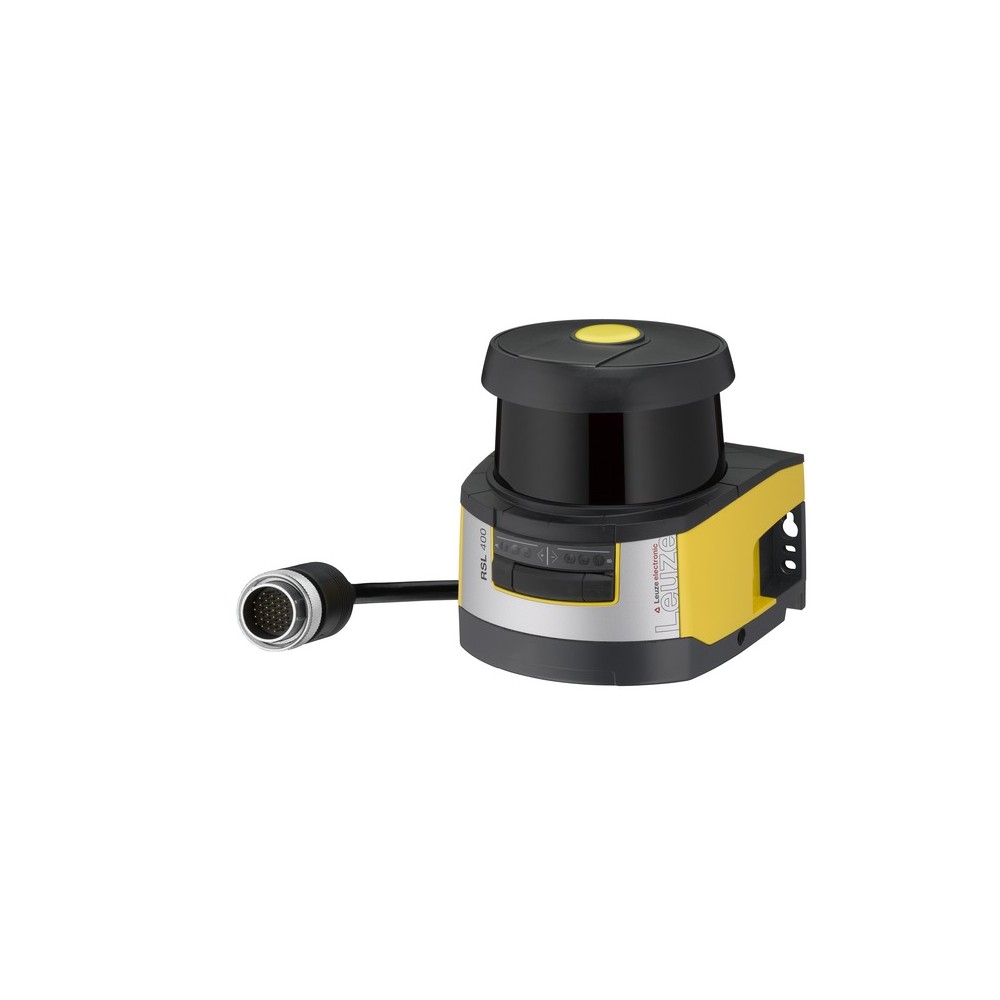

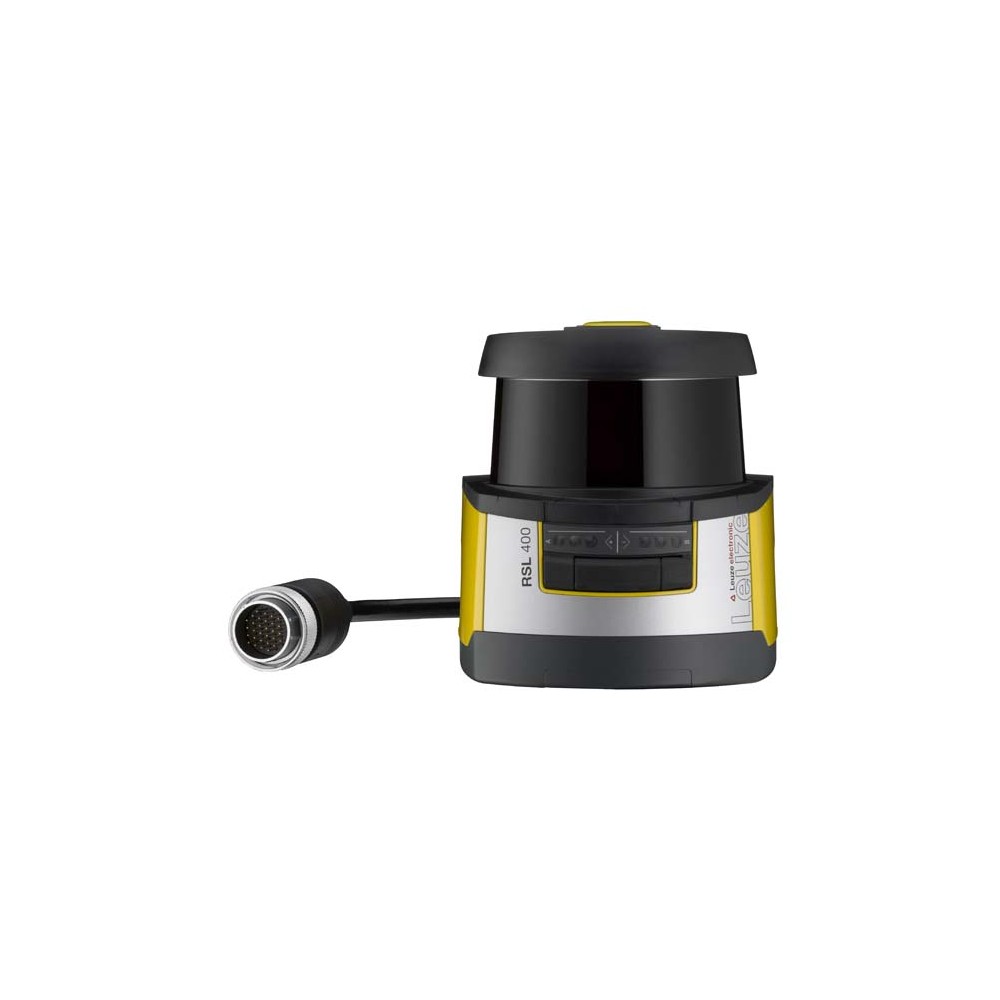

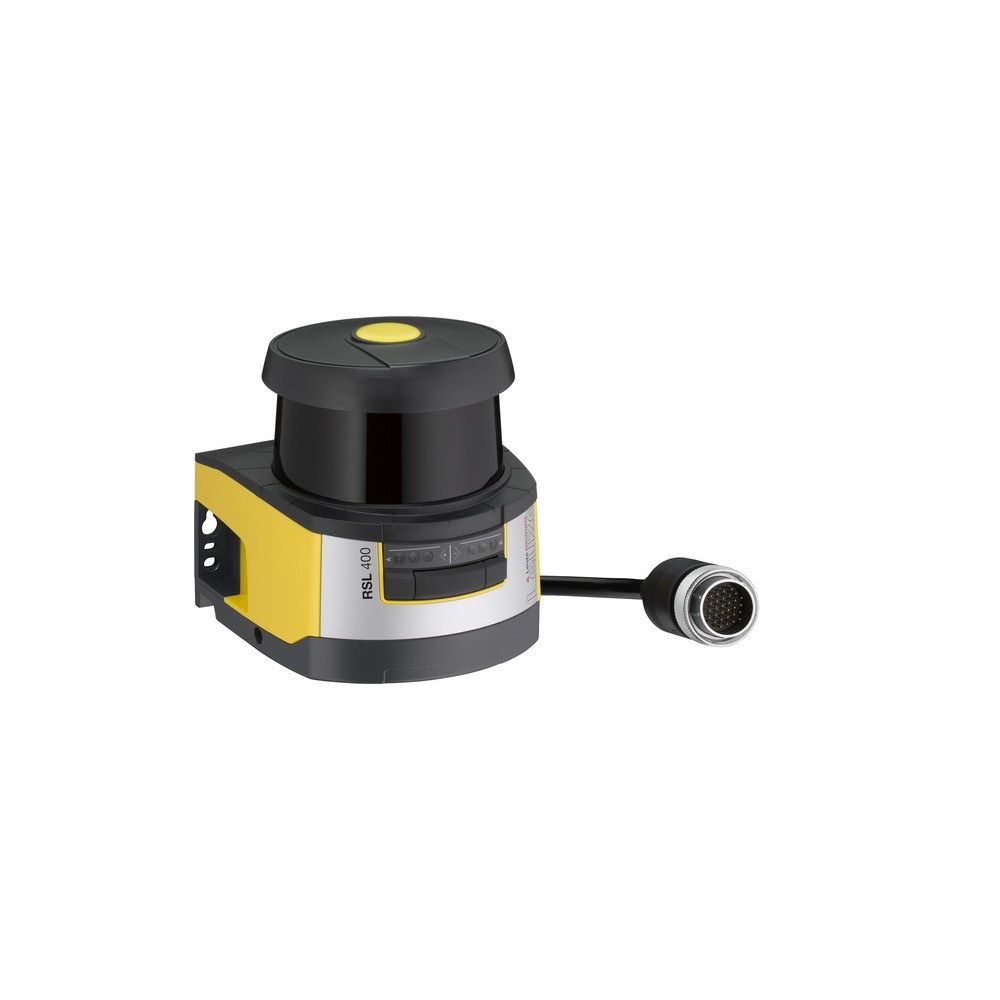

Лазерный сканер безопасности Leuze RSL430-L/CU429-300-WPU
Интеллектуальный лазерный сканер безопасности Leuze RSL430-L/CU429-300-WPU представляет собой высокотехнологичное решение для мониторинга опасных зон и защиты персонала на производстве. Устройство объединяет в себе функции сканирования и передачи данных, обеспечивая надежный контроль пространства с углом обзора 270°. Благодаря компактному корпусу из литого цинка и высокой степени защиты IP65, прибор стабильно работает в сложных промышленных условиях.
Технические характеристики
- Рабочий диапазон: защитное поле до 6,25 метров, дальность обнаружения до 50 метров.
- Угловое разрешение: 0,1°, что гарантирует высокую точность распознавания объектов.
- Безопасность: соответствует Уровню производительности (PL) d, Категории 3 и SILCL 2.
- Интерфейсы: USB 2.0 mini-B для настройки, разъемы M12 и M30.
- Питание: 24 В постоянного тока (DC) с защитой от перенапряжения.
- Выходы: 4 безопасных коммутационных выхода (OSSD) транзисторного типа (PNP).
- Конструкция: корпус из литого цинка с пластиковой крышкой оптики, вес 3000 г.
Преимущества и функционал
Модель RSL430-L отличается возможностью настройки двух независимых конфигураций датчиков, что позволяет оптимизировать работу оборудования под конкретные задачи. Встроенный буквенно-цифровой дисплей и шесть светодиодных индикаторов обеспечивают мгновенную диагностику состояния устройства без подключения к ПК. Настройка осуществляется через специализированное программное обеспечение Sensor Studio, позволяющее гибко конфигурировать до 10 пар полей.
Сканер обладает высокой помехоустойчивостью к электромагнитным воздействиям и вибрациям, что подтверждено испытаниями по стандартам IEC 60068 и EN 61496. Инфракрасный лазер 1-го класса безопасности абсолютно безвреден для зрения персонала, при этом обеспечивает частоту повторения импульсов 90 кГц для быстрого отклика системы.
Сферы применения
- Защита зон работы промышленных роботов и автоматизированных ячеек.
- Контроль доступа на опасных участках конвейерных линий.
- Навигация и предотвращение столкновений для автоматизированных транспортных тележек (AGV).
- Охрана периметра крупногабаритных станков и прессов.
- Складская логистика и автоматизированные системы хранения.
| SILCL | 2,IEC/EN 62061 |
|---|---|
| Вес | 3000 г |
| Габариты | 140 mmx149 mmx140 mm |
| Дальность обнаружения | 0 ... 50 m |
| Диффузное отражение | 20 % |
| Диффузное отражение, мин. | 1.8 % |
| Длина кабеля | ≤ 5mLonger cable lengths are possible using active cables. |
| Защита | Overvoltage protection |
| Излучаемая мощность передатчика | Max. 4.5 dBm (2.82 mW), class 2 |
| Источник света | Laser,Infrared |
| Категория | 3,EN ISO 13849 |
| Класс защиты | III,EN 61140 |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Кодировка | D-coded |
| Количество выводов | 30 -pin, 4 -pin |
| Количество квадроциклы, реверсивный | 10 + 10 |
| Количество независимых датчиков конфигурации | 2 |
| Количество пар | 10 + 10 |
| Количество пар поле, реверсивный | 10 + 10 |
| Количество светодиодов | 6 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 4 Piece(s) |
| Количество соединений | 2 Piece(s) |
| Коммутации низкого напряжения, Макс. | 2 V |
| Лазерный луч длина волны | 905 nm |
| Материал коннектора | Plastic, Metal |
| Материал корпуса | Metal, Plastic |
| Материал крышки оптики | Plastic/PC |
| Материал оболочки | PVC |
| Металл корпуса | Diecast zinc |
| Минимальный диапазон регулировки | 50 mm |
| Напряжение питания U в | 24 V,DC,-30 ... 20 % |
| Настройка/управление | Software Sensor Studio |
| Относительная влажность (без конденсации) | 15 ... 95 % |
| Переключения высокого напряжения, мин. | 20.8 V |
| Площадь объекта | 150 mm x 150 mm |
| Подключение | USB2.0 mini-B, socket |
| Поперечное сечение провода питания | 1 mm² |
| Потребляемая мощность, макс. | 17 W,For 24 V, plus output load |
| Потребляемый ток (без нагрузки), макс. | 700 mA,(use power supply unit with 3 A) |
| Процедура испытания для непрерывного удара в соответствии со ста | IEC 60068-2-29 |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 |
| Процедура испытания по ЭМС в соответствии со стандартом | DIN 40839-1/3, EN 61496-1 |
| Рабочий диапазон | 0 ... 6.25 m |
| Разрешающая способность по расстоянию | 1 mm |
| Резьба | M30, M12 |
| Ряд защитных функций | 2 Piece(s) |
| Серия | RSL 400 |
| Сертификаты | c UL US, c TÜV Süd US, TÜV Süd |
| Сечение провода сигналов | 0.14 mm² |
| Скорость передачи, макс. | 12 Mbit/s |
| Сопротивление кабеля, макс. | 15 Ω |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65 |
| Температура окружающей среды, хранение | -20 ... 60 °C |
| Температура окружающей среды, эксплуатация | 0 ... 50 °C |
| Тип | 3,IEC/EN 61496 |
| Тип выхода | Transistor,PNP |
| Тип дисплея | Alphanumerical display, LED indicator |
| Тип конфигурации | Software Sensor Studio |
| Тип крепления | Mounting plate, Through-hole mounting, Via optional mounting device |
| Тип напряжения | DC |
| Тип подключения | Cable with connector, Connector |
| Угловое разрешение | 0.1 ° |
| Угол сканирования | 270 ° |
| Уровень производительности (PL) | d,EN ISO 13849-1 |
| Форма сигнала | Pulsed |
| Функции | Configuration/parametering |
| ФФГ вД | 9E-08 per hour |
| Цвет кабеля | Black |
| Цвет корпуса | Yellow, RAL 1021 |
| Частота повторения | 90 kHz |
| Частотный диапазон | 2,400 ... 2,483.5 MHz |
