| Код производителя53800279 |

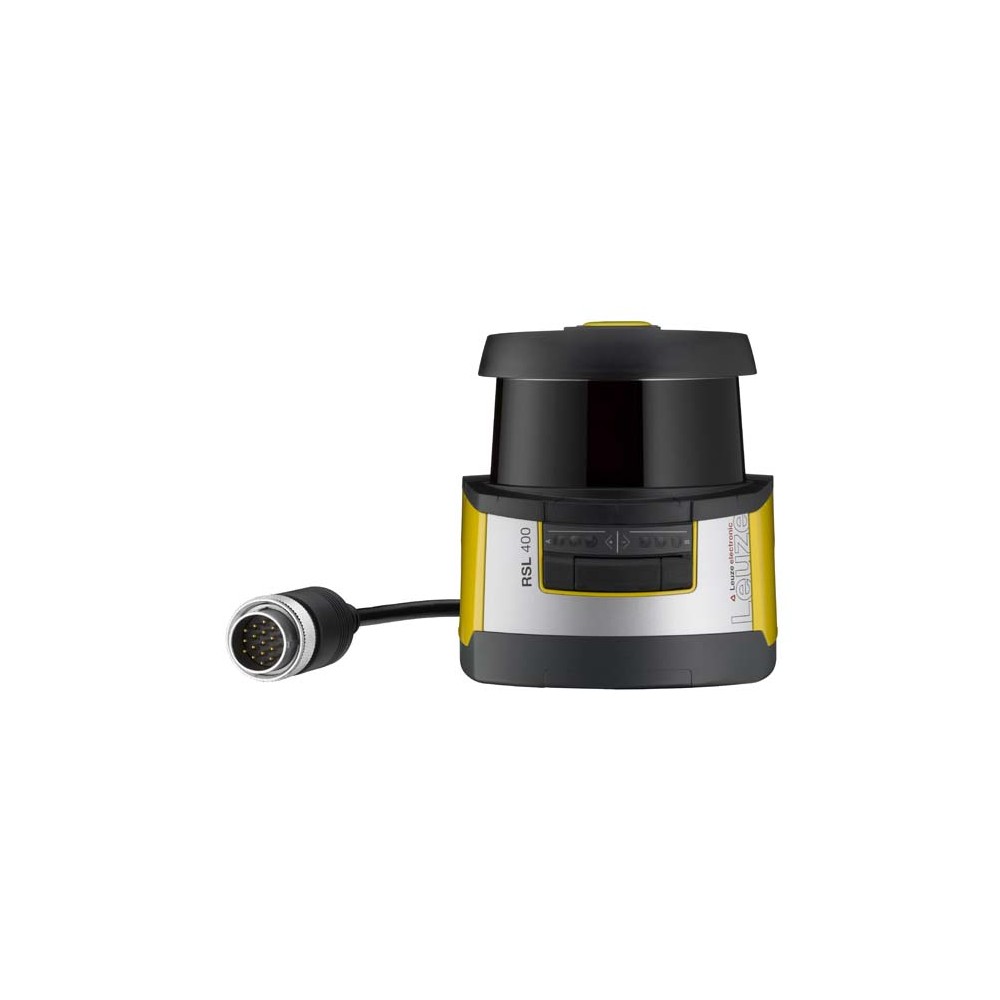

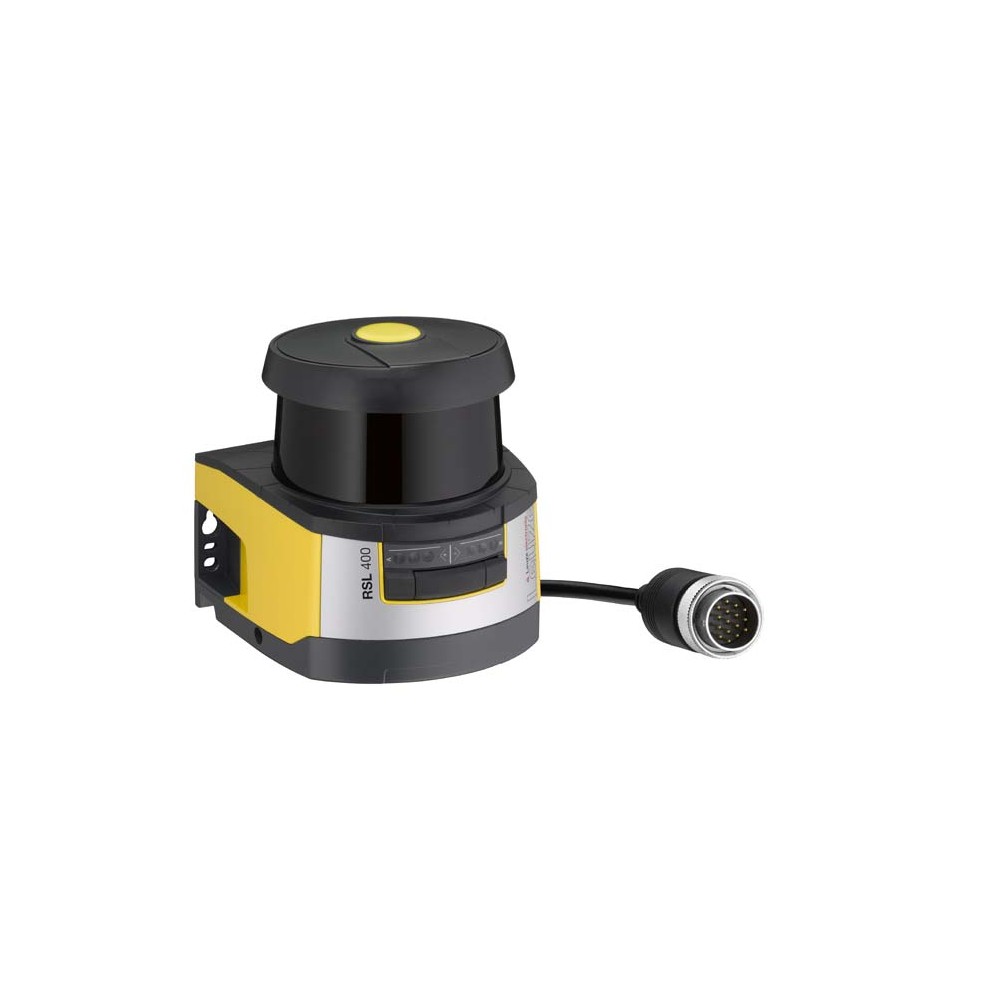

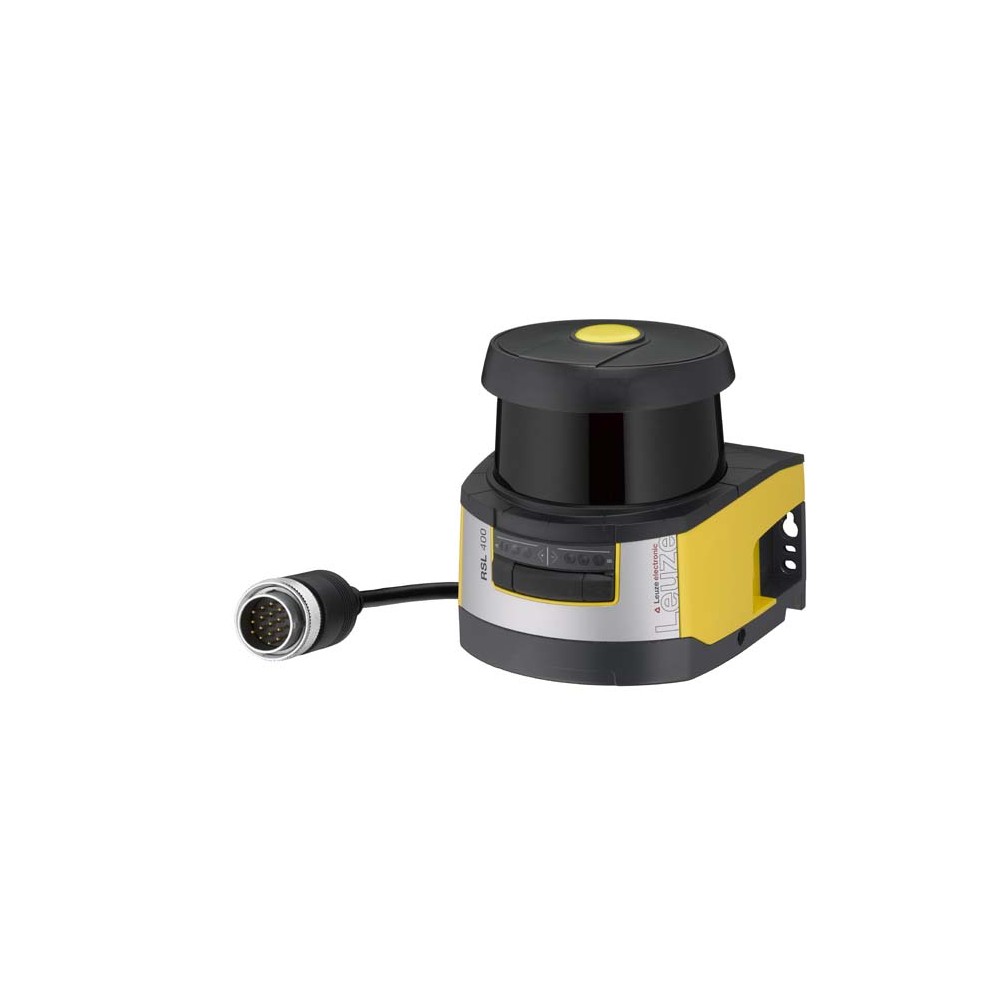

Лазерный сканер безопасности Leuze RSL425-S/CU416-300-WPU
Лазерный сканер безопасности Leuze RSL425-S/CU416-300-WPU (артикул 53800279) представляет собой высокотехнологичное решение для обеспечения безопасности персонала и оборудования в промышленных зонах. Устройство сочетает в себе функции защитного датчика и системы измерения расстояния, обеспечивая угол сканирования 270°. Компактный корпус из литого цинка и высокая степень интеграции позволяют использовать его в самых сложных условиях эксплуатации.
Основные характеристики
Модель RSL 400 отличается высокой точностью и надежностью обнаружения объектов:
- Рабочий диапазон: до 3 метров для защитного поля и до 50 метров для обнаружения препятствий (при диффузном отражении >90%).
- Угловое разрешение: 0,1°, что гарантирует детальное сканирование пространства.
- Безопасность: Уровень производительности PL d (EN ISO 13849-1), Категория 3 и SILCL 2.
- Интерфейсы: Подключение через M12 и USB 2.0 mini-B для настройки, поддержка до 10 пар полей.
- Питание: 24 В постоянного тока (DC) с защитой от перенапряжения.
- Конструкция: Степень защиты IP 65, корпус из металла и пластика.
Преимущества и функционал
Одной из ключевых особенностей данной модификации является оптимизация вывода измерительных данных для навигации транспортных средств (AGV). Сканер не просто фиксирует вторжение в зону, но и передает точные координаты для систем управления движением.
Интеллектуальное управление
Настройка устройства осуществляется через профессиональное ПО Sensor Studio, что позволяет гибко конфигурировать зоны безопасности и предупреждения. Наличие буквенно-цифрового дисплея и трех светодиодных индикаторов упрощает диагностику состояния системы непосредственно на объекте.
Надежность в эксплуатации
Благодаря использованию инфракрасного лазера 1-го класса (безопасен для глаз) и частоте повторения импульсов 90 кГц, сканер устойчив к внешним помехам. Прочный литой корпус выдерживает значительные вибрационные и ударные нагрузки в соответствии со стандартами IEC 60068.
Сферы применения
- Автоматизированные транспортные системы (AGV/AMR): навигация и предотвращение столкновений.
- Роботизированные ячейки: контроль доступа в рабочую зону робота.
- Складская логистика: охрана опасных участков конвейерных линий и паллетайзеров.
- Станкостроение: защита операторов крупногабаритных станков с ЧПУ.
| SILCL | 2,IEC/EN 62061 |
|---|---|
| Вес | 3000 г |
| Габариты | 140 mmx149 mmx140 mm |
| Дальность обнаружения | 0 ... 50 m,Diffuse reflection >, 90% |
| Диффузное отражение | 20 % |
| Диффузное отражение, мин. | 1.8 % |
| Длина кабеля | ≤ 5mLonger cable lengths are possible using active cables. |
| Защита | Overvoltage protection |
| Излучаемая мощность передатчика | Max. 4.5 dBm (2.82 mW), class 2 |
| Измерение уровня шума Стоимость | 10 mm,1 σ(• Diffuse reflection: 1.8% … 20%Measurement range: 0 … 9 m• Diffuse reflection: 20% … retro-reflectorMeasurement range: 0 … 25 m) |
| Источник света | Laser,Infrared |
| Категория | 3,EN ISO 13849 |
| Класс защиты | III,EN 61140 |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Кодировка | D-coded |
| Количество выводов | 16 -pin, 4 -pin |
| Количество квадроциклы, реверсивный | 10 |
| Количество независимых датчиков конфигурации | 1 |
| Количество пар | 10 |
| Количество пар поле, реверсивный | 10 |
| Количество светодиодов | 3 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 2 Piece(s) |
| Коммутации низкого напряжения, Макс. | 2 V |
| Лазерное пятно (в x Ш), 10 м | 60 mmx13 mm |
| Лазерное пятно (в x Ш), 20 м | 165 mmx24 mm |
| Лазерное пятно (в x Ш), 30 м | 265 mmx40 mm |
| Лазерное пятно (в x Ш), 40 м | 285 mmx57 mm |
| Лазерный луч длина волны | 905 nm |
| Материал коннектора | Plastic, Metal |
| Материал корпуса | Plastic, Metal |
| Материал крышки оптики | Plastic/PC |
| Материал оболочки | PVC |
| Металл корпуса | Diecast zinc |
| Минимальный диапазон регулировки | 50 mm |
| Напряжение питания U в | 24 V,DC,-30 ... 20 % |
| Настройка/управление | Software Sensor Studio |
| Особенности | Measurement data output optimized for vehicle navigation |
| Относительная влажность (без конденсации) | 15 ... 95 % |
| Переключения высокого напряжения, мин. | 20.8 V |
| Площадь объекта | 150 mm x 150 mm |
| Подключение | USB2.0 mini-B, socket |
| Поперечное сечение провода питания | 1 mm² |
| Постановление расстояние, боковой | 0.1 ° |
| Потребляемая мощность, макс. | 17 W,For 24 V, plus output load |
| Потребляемый ток (без нагрузки), макс. | 700 mA,(use power supply unit with 3 A) |
| Процедура испытания для непрерывного удара в соответствии со ста | IEC 60068-2-29 |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61496-1, DIN 40839-1/3 |
| Рабочий диапазон | 0 ... 3 m |
| Разрешение по дальности, радиальной | 1 mm |
| Резьба | M30, M12 |
| Ряд защитных функций | 1 Piece(s) |
| Серия | RSL 400 |
| Сертификаты | TÜV Süd |
| Сечение провода сигналов | 0.14 mm² |
| Систематические погрешности измерения ДМЭСДне | min.: -20 mmtyp.: -10 mmmax.: 0 mm(Diffuse reflection: 1.8% … retro-reflectorMeasurement range: 0.2 … 25 m) |
| Скорость передачи, макс. | 12 Mbit/s |
| Сопротивление кабеля, макс. | 15 Ω |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65 |
| Температура окружающей среды, хранение | -20 ... 60 °C |
| Температура окружающей среды, эксплуатация | 0 ... 50 °C |
| Тип | 3,IEC/EN 61496 |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED indicator, Alphanumerical display |
| Тип конфигурации | Software Sensor Studio |
| Тип крепления | Mounting plate, Through-hole mounting, Via optional mounting device |
| Тип напряжения | DC |
| Тип подключения | Cable with connector, Connector |
| Угловое разрешение | 0.1 ° |
| Угол сканирования | 270 ° |
| Уровень производительности (PL) | d,EN ISO 13849-1 |
| Форма сигнала | Pulsed |
| Функции | Configuration/parametering |
| ФФГ вД | 9E-08 per hour |
| Цвет кабеля | Black |
| Цвет корпуса | Yellow, RAL 1021 |
| Частота повторения | 90 kHz |
| Частотный диапазон | 2,400 ... 2,483.5 MHz |
