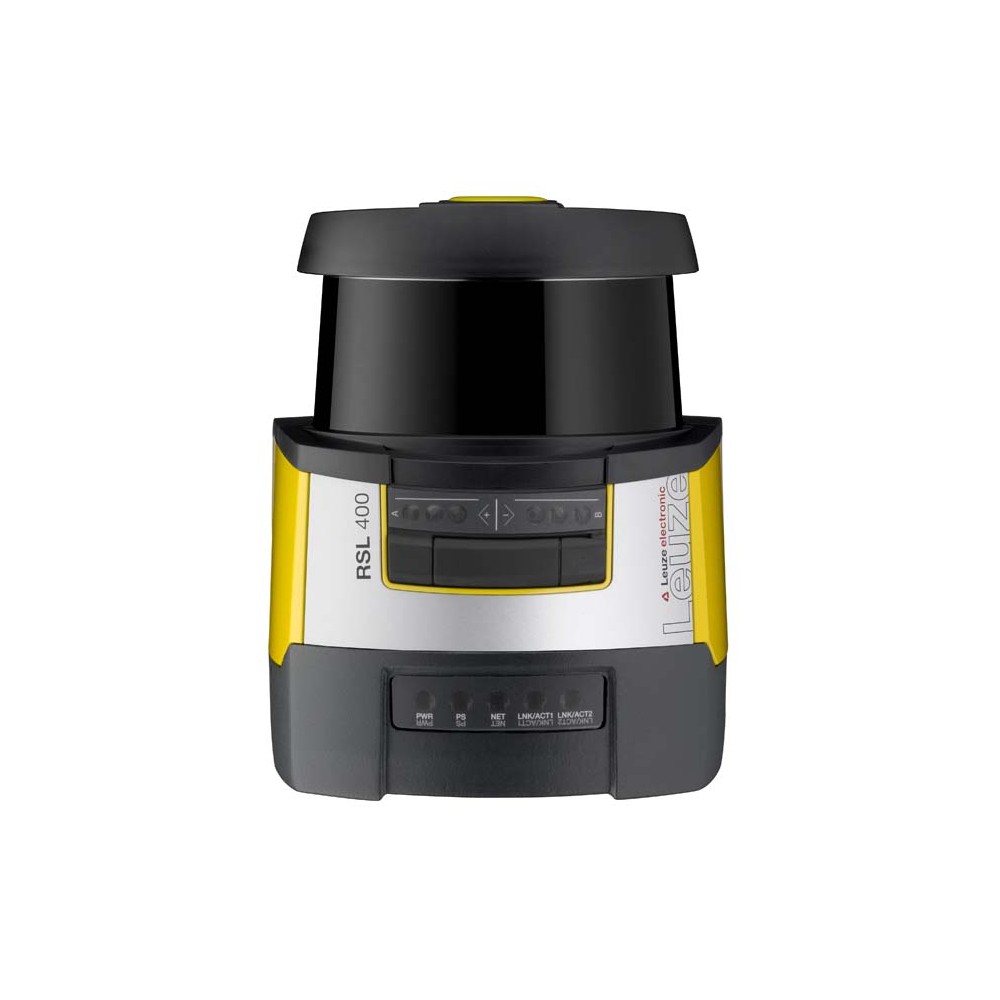

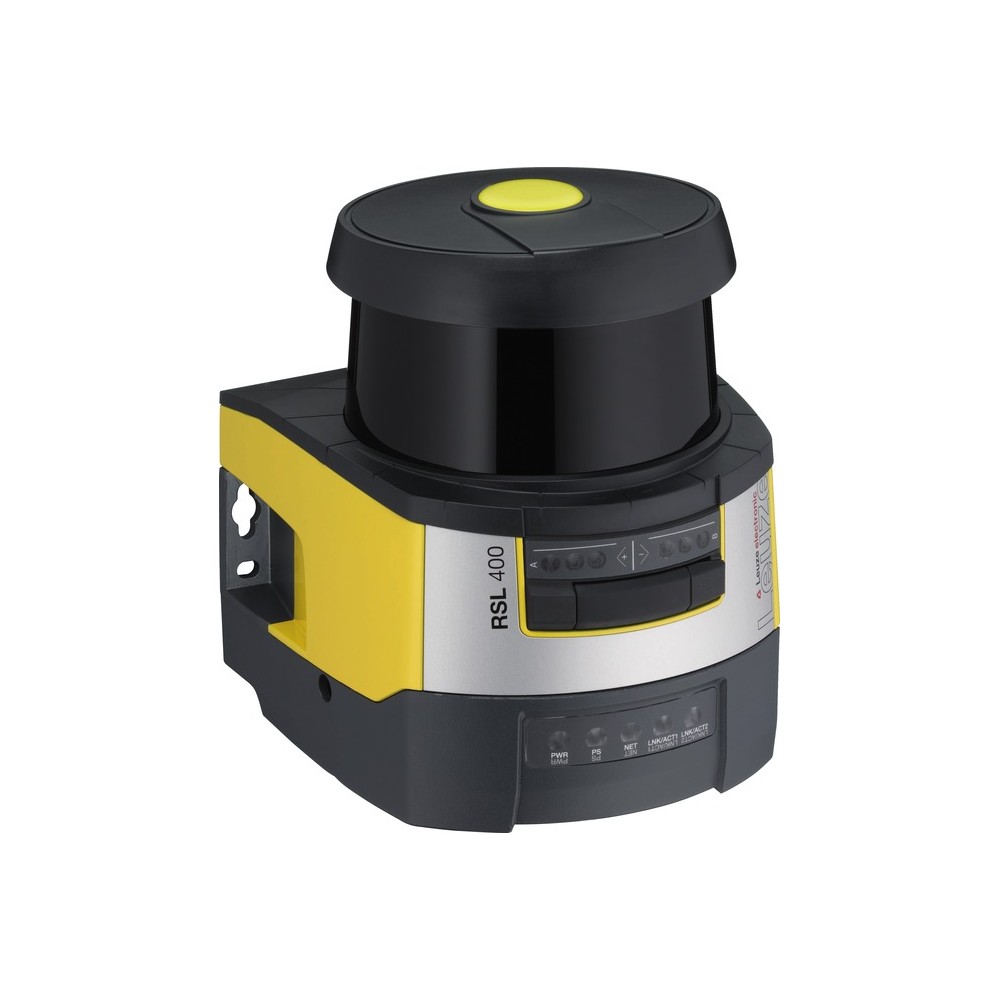

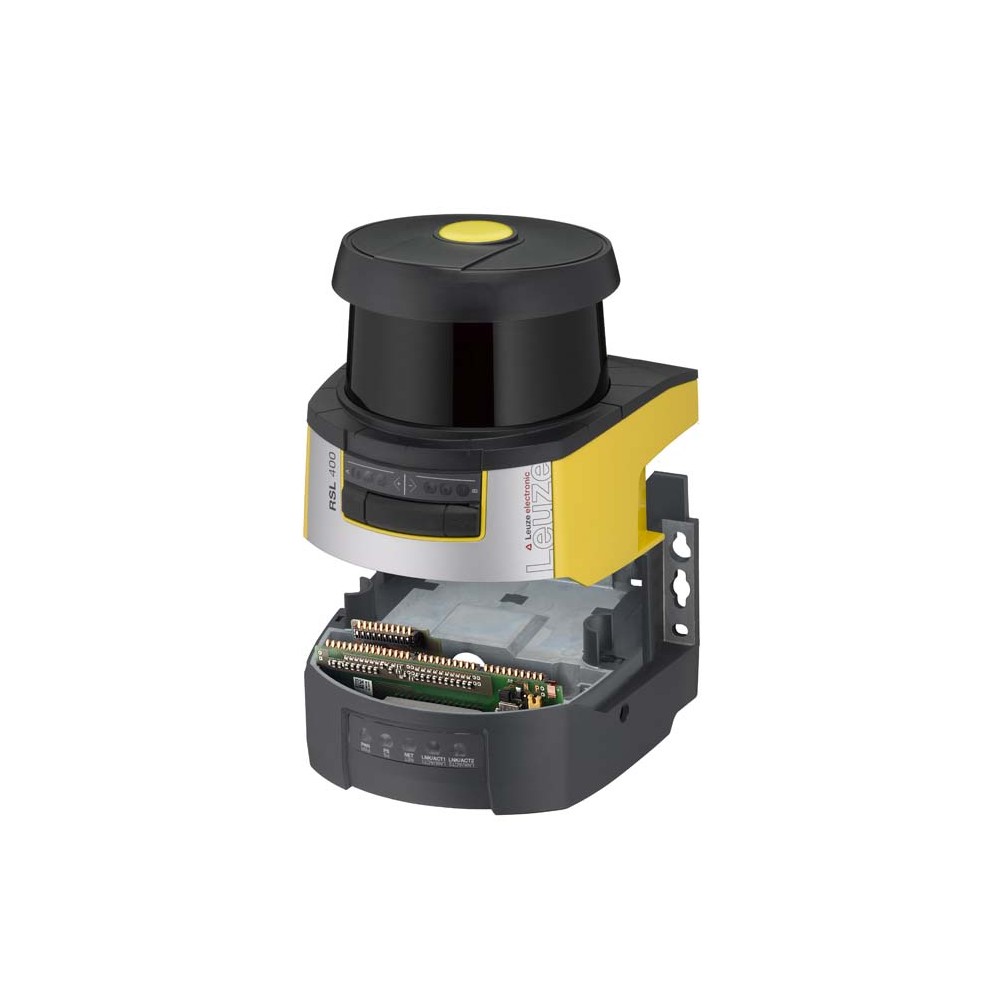

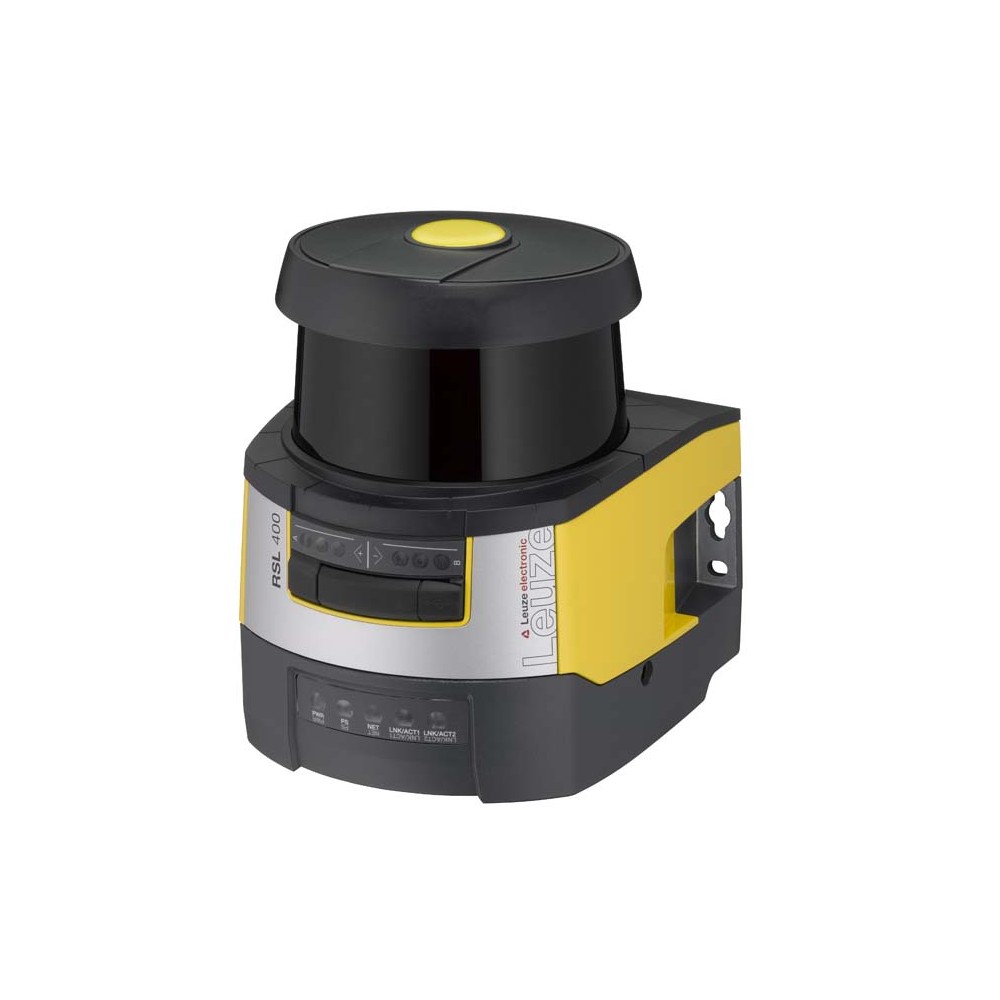

Лазерный сканер безопасности Leuze RSL420P-M/CU400P-3M12
Профессиональный лазерный сканер безопасности Leuze RSL420P-M/CU400P-3M12 (артикул 53800301) представляет собой высокотехнологичное решение для защиты персонала и оборудования в зонах повышенного риска. Устройство объединяет в себе функции мониторинга опасных зон и контроля доступа, обеспечивая надежную работу в составе современных автоматизированных систем управления.
Технические характеристики
Модель серии RSL 400 отличается высокой точностью сканирования и гибкостью настройки через интерфейс PROFINET/PROFIsafe.
- Рабочий диапазон (защитное поле): до 4,5 метров.
- Диапазон обнаружения (предупредительное поле): до 50 метров.
- Угол сканирования: 270°, что позволяет минимизировать «слепые зоны».
- Угловое разрешение: 0,1° для прецизионного обнаружения объектов.
- Интерфейсы передачи данных: PROFINET (IRT-ready 2-port switch), USB 2.0 mini-B для настройки.
- Напряжение питания: 24 В DC (-30% / +20%).
- Класс защиты: IP 65, корпус из литого цинка и ударопрочного пластика.
- Потребляемая мощность: до 22 Вт.
Преимущества и функциональные особенности
Безопасность и надежность
Сканер соответствует уровню производительности PL d (EN ISO 13849-1) и категории безопасности 3. Устройство использует импульсный инфракрасный лазер класса 1, который полностью безопасен для зрения персонала. Алгоритмы обработки сигналов обеспечивают высокую устойчивость к электромагнитным помехам (согласно EN 61496-1) и механическим вибрациям.
Интеграция и настройка
Благодаря поддержке профиля PROFIsafe и встроенному двухпортовому коммутатору, сканер легко интегрируется в промышленные сети без использования дополнительных разветвителей. Программное обеспечение Sensor Studio позволяет сконфигурировать до 10 пар полей, адаптируя зону защиты под конкретные задачи производства. Альфа-цифровой дисплей на корпусе оперативно информирует о текущем состоянии устройства.
Сферы применения
Сканер Leuze RSL420P-M/CU400P-3M12 разработан для эксплуатации в интенсивных промышленных условиях:
- Защита зон работы роботизированных ячеек и манипуляторов.
- Контроль периметра автоматизированных складских систем.
- Обеспечение безопасности на участках сборки в автомобилестроении.
- Мониторинг путей перемещения беспилотных транспортных систем (AGV).
| GSDML | GSDML acc. to SpecV2.3.2 |
|---|---|
| Profinetустройство | Device acc. to SpecV2.3.4 |
| SILCL | 2,IEC/EN 62061 |
| Безопасностьсоответствующие сигналы переключения | 1 Piece(s) |
| Вес | 4300 г |
| Габариты | 140.2 mmx170 mmx142 mm |
| Дальность обнаружения | 0 ... 50 m |
| Диффузное отражение | 20 % |
| Диффузное отражение, мин. | 1.8 % |
| Длина кабеля | ≤ 5mLonger cable lengths are possible using active cables. |
| Защита | Overvoltage protection |
| Излучаемая мощность передатчика | Max. 4.5 dBm (2.82 mW), class 2 |
| Источник света | Laser,Infrared |
| Категория | 3,EN ISO 13849 |
| Класс защиты | III,EN 61140 |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Кодировка | A-coded, D-coded |
| Количество выводов | 4 -pin |
| Количество независимых датчиков конфигурации | 1 |
| Количество пар | 10 |
| Количество пар поле, реверсивный | 10 |
| Количество светодиодов | 10 Piece(s) |
| Количество соединений | 3 Piece(s) |
| Лазерный луч длина волны | 905 nm |
| Материал коннектора | Metal |
| Материал корпуса | Metal, Plastic |
| Материал крышки оптики | Plastic/PC |
| Металл корпуса | Diecast zinc |
| Минимальный диапазон регулировки | 50 mm |
| Напряжение питания U в | 24 V,DC,-30 ... 20 % |
| Настройка/управление | Software Sensor Studio |
| Относительная влажность (без конденсации) | 15 ... 95 % |
| Площадь объекта | 150 mm x 150 mm |
| Поддерживаемые топологии | MRP client, SNMP |
| Подключение | USB2.0 mini-B, socket |
| Потребляемая мощность, макс. | 22 W,For 24 V, plus output load |
| Потребляемый ток (без нагрузки), макс. | 900 mA,(use power supply unit with 3 A) |
| Профиль | PROFINET/PROFIsafe |
| Процедура испытания для непрерывного удара в соответствии со ста | IEC 60068-2-29 |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61496-1, DIN 40839-1/3 |
| Рабочий диапазон | 0 ... 4.5 m |
| Разрешающая способность по расстоянию | 1 mm |
| Резьба | M12 |
| Ряд защитных функций | 1 Piece(s) |
| Свойства порта | Auto-Negotiation, Auto-Crossover, Auto-Polarity |
| Серия | RSL 400 |
| Сертификаты | TÜV Süd |
| Сетевой класс нагрузки | III |
| Скорость передачи, макс. | 12 Mbit/s |
| Соответствие | C |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65 |
| Температура окружающей среды, хранение | -20 ... 60 °C |
| Температура окружающей среды, эксплуатация | 0 ... 50 °C |
| Тип | 3,IEC/EN 61496 |
| Тип дисплея | Alphanumerical display, LED indicator |
| Тип конфигурации | Software Sensor Studio |
| Тип крепления | Via optional mounting device, Mounting plate, Through-hole mounting |
| Тип подключения | Connector |
| Угловое разрешение | 0.1 ° |
| Угол сканирования | 270 ° |
| Уровень безопасности | 1 |
| Уровень производительности (PL) | d,EN ISO 13849-1 |
| Форма сигнала | Pulsed |
| Функции | Process |
| Функциональность переключателя | IRT-ready 2-port switch acc. to IEEE 802, integrated in connection unit |
| ФФГ вД | 9E-08 per hour |
| Цвет корпуса | Yellow, RAL 1021 |
| Частота повторения | 90 kHz |
| Частотный диапазон | 2,400 ... 2,483.5 MHz |
