| Код производителя53800250 |

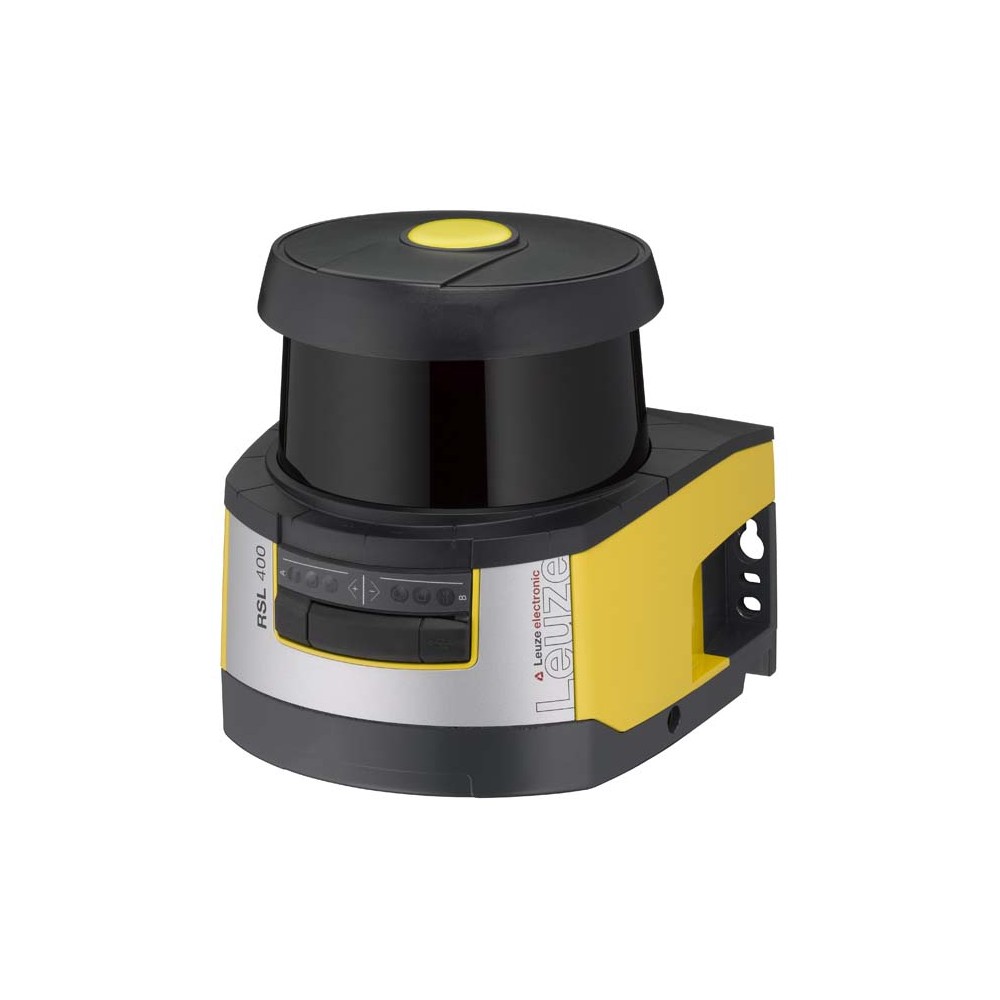

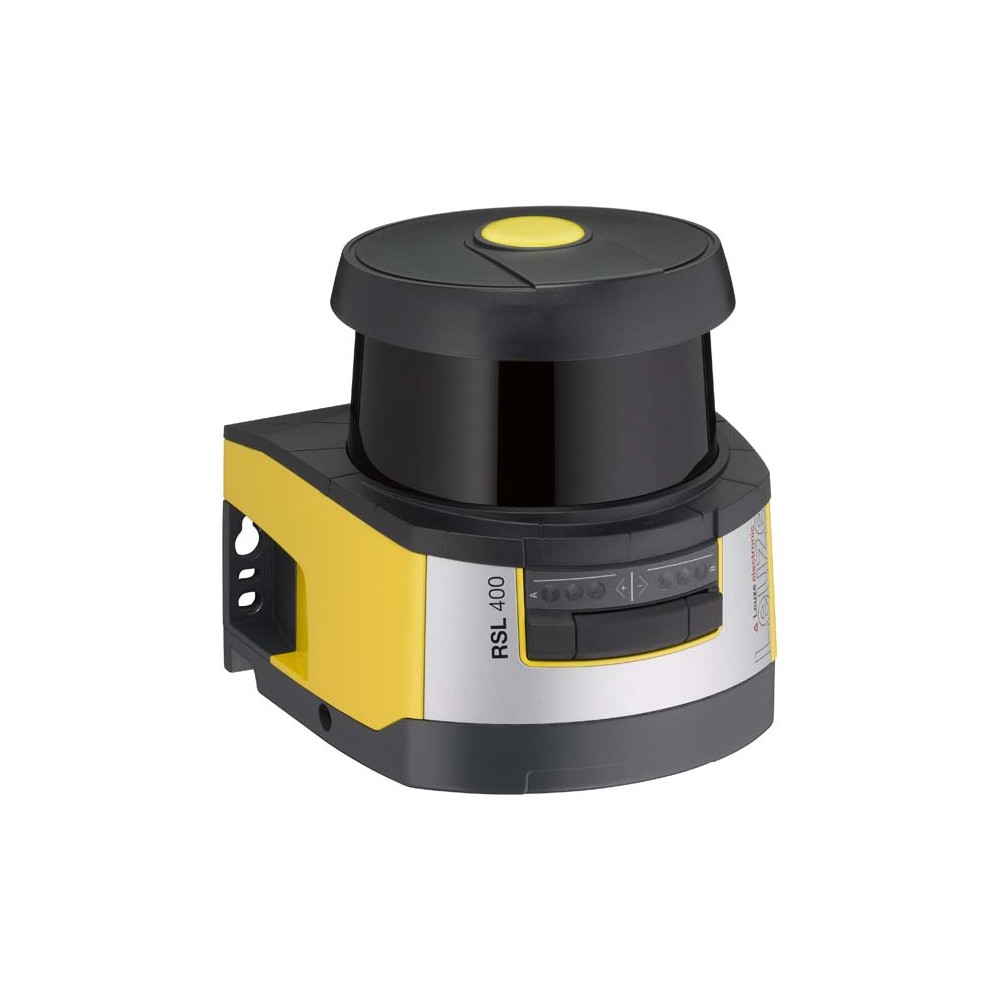

Профессиональный лазерный сканер безопасности Leuze RSL420-L/CU411-RS4
Лазерный сканер безопасности Leuze RSL420-L/CU411-RS4 (артикул 53800250) представляет собой высокотехнологичное решение для мониторинга опасных зон и защиты персонала на автоматизированных производствах. Устройство объединяет в себе функции сканирования и передачи данных, обеспечивая надежный контроль пространства с углом обзора 270 градусов. Благодаря компактному корпусу из литого цинка и высокой степени защиты IP65, датчик адаптирован к сложным промышленным условиям.
Технические характеристики и функционал
Модель RSL 420-L отличается прецизионной точностью и гибкостью настройки через специализированное ПО Sensor Studio. Основные параметры включают:
- Рабочий диапазон: эффективное обнаружение в радиусе до 6.25 метров для защитного поля и до 50 метров для сигнализации.
- Разрешающая способность: дистанционное разрешение 1 мм при угловом разрешении 0.1°.
- Безопасность: соответствует уровню производительности PL d (EN ISO 13849-1) и категории 3.
- Интерфейсы: подключение через M12 (D-coded) и USB 2.0 mini-B для конфигурации.
- Выходы: 2 безопасных транзисторных выхода (OSSD) типа PNP.
- Питание: 24 В постоянного тока (DC) с защитой от перенапряжения.
Преимущества оборудования
Надежность и долговечность
Срок эксплуатации устройства составляет 20 лет. Прочный корпус из металла и пластика устойчив к вибрациям (EN 60068-2-6) и ударным нагрузкам, что гарантирует стабильную работу в условиях интенсивного производства.
Гибкость настройки зон
Сканер поддерживает до 10 пар полей, что позволяет адаптировать геометрию защитной зоны под конкретные задачи оборудования. Наличие буквенно-цифрового дисплея и светодиодной индикации упрощает диагностику состояния устройства в реальном времени.
Эффективность в сложных условиях
Инфракрасный лазер 1-го класса безопасности работает на длине волны 905 нм, обеспечивая стабильное обнаружение объектов даже при низком коэффициенте диффузного отражения (от 1.8%).
Сферы применения
- Защита зон доступа роботизированных ячеек и паллетайзеров.
- Контроль опасных дистанций на конвейерных линиях.
- Обеспечение безопасности автоматизированных транспортных систем (AGV).
- Мониторинг рабочих зон станков с ЧПУ и прессового оборудования.
| SILCL | 2,IEC/EN 62061 |
|---|---|
| Вес | 3000 г |
| Габариты | 140 mmx149 mmx140 mm |
| Дальность обнаружения | 0 ... 50 m |
| Диффузное отражение | 20 % |
| Диффузное отражение, мин. | 1.8 % |
| Длина кабеля | ≤ 5mLonger cable lengths are possible using active cables. |
| Защита | Overvoltage protection |
| Излучаемая мощность передатчика | Max. 4.5 dBm (2.82 mW), class 2 |
| Источник света | Laser,Infrared |
| Категория | 3,EN ISO 13849 |
| Класс защиты | III,EN 61140 |
| Класс лазера | 1,IEC/EN 60825-1:2007 |
| Кодировка | D-coded |
| Количество выводов | 15 -pin, 4 -pin |
| Количество квадроциклы, реверсивный | 8 |
| Количество независимых датчиков конфигурации | 1 |
| Количество пар | 10 |
| Количество пар поле, реверсивный | 8 |
| Количество светодиодов | 3 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 2 Piece(s) |
| Коммутации низкого напряжения, Макс. | 2 V |
| Лазерный луч длина волны | 905 nm |
| Материал коннектора | Metal |
| Материал корпуса | Plastic, Metal |
| Материал крышки оптики | Plastic/PC |
| Материал оболочки | PUR |
| Металл корпуса | Diecast zinc |
| Минимальный диапазон регулировки | 50 mm |
| Напряжение питания U в | 24 V,DC,-30 ... 20 % |
| Настройка/управление | Software Sensor Studio |
| Особенности | RS4 substitute |
| Относительная влажность (без конденсации) | 15 ... 95 % |
| Переключения высокого напряжения, мин. | 20.8 V |
| Площадь объекта | 150 mm x 150 mm |
| Подключение | USB2.0 mini-B, socket |
| Потребляемая мощность, макс. | 17 W,For 24 V, plus output load |
| Потребляемый ток (без нагрузки), макс. | 700 mA,(use power supply unit with 3 A) |
| Процедура испытания для непрерывного удара в соответствии со ста | IEC 60068-2-29 |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61496-1, DIN 40839-1/3 |
| Рабочий диапазон | 0 ... 6.25 m |
| Разрешающая способность по расстоянию | 1 mm |
| Резьба | M12 |
| Ряд защитных функций | 1 Piece(s) |
| Серия | RSL 400 |
| Сертификаты | TÜV Süd, c TÜV Süd US, c UL US |
| Скорость передачи, макс. | 12 Mbit/s |
| Сопротивление кабеля, макс. | 15 Ω |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 65 |
| Температура окружающей среды, хранение | -20 ... 60 °C |
| Температура окружающей среды, эксплуатация | 0 ... 50 °C |
| Тип | 3,IEC/EN 61496 |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED indicator, Alphanumerical display |
| Тип конфигурации | Software Sensor Studio |
| Тип крепления | Through-hole mounting, Mounting plate, Via optional mounting device |
| Тип напряжения | DC |
| Тип подключения | Cable with Sub-D, Connector |
| Угловое разрешение | 0.1 ° |
| Угол сканирования | 270 ° |
| Уровень производительности (PL) | d,EN ISO 13849-1 |
| Форма сигнала | Pulsed |
| Функции | Configuration/parametering |
| ФФГ вД | 9E-08 per hour |
| Цвет кабеля | Black |
| Цвет корпуса | Yellow, RAL 1021, Black |
| Частота повторения | 90 kHz |
| Частотный диапазон | 2,400 ... 2,483.5 MHz |
