| Код производителя50121918 |

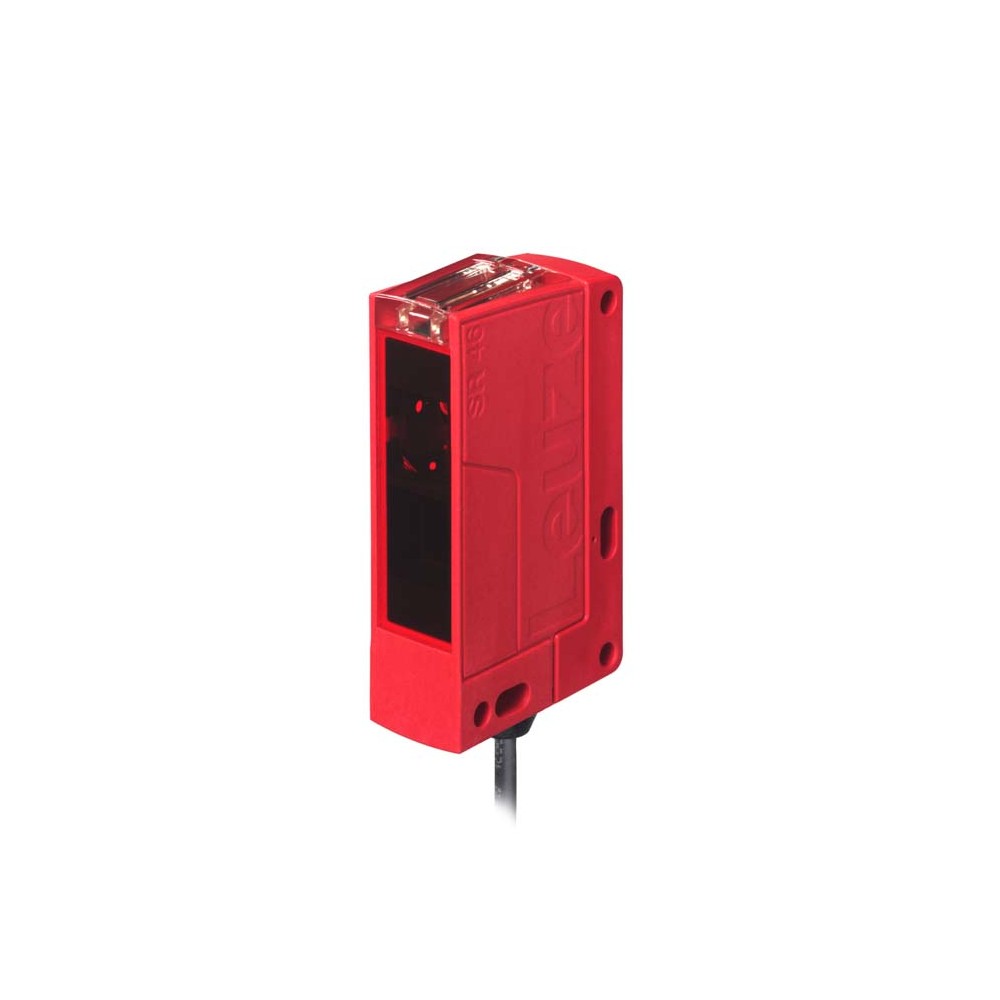

Описание приемника барьера безопасности Leuze SLE46C-40.K2/4P
Приемник однолучевого барьера безопасности Leuze SLE46C-40.K2/4P (артикул 50121918) представляет собой высоконадежное решение для обеспечения безопасности персонала на автоматизированных производствах. Устройство относится к серии 46C и выполнено в компактном кубическом корпусе из прочного пластика PC-PBT. В сочетании с соответствующим блоком мониторинга (например, MSI-TR1B) данный приемник формирует систему безопасности Типа 2, обеспечивая уровень производительности PL c и полноту безопасности SIL 1.
Основные технические характеристики
- Напряжение питания: 24 В DC (допустимое отклонение -20...20%).
- Время отклика: 2.5 мс, что гарантирует мгновенную остановку оборудования при прерывании луча.
- Частота переключения: 250 Гц.
- Выходы: 2 транзисторных выхода (PNP), поддерживающих логику переключения на свет и на темное.
- Максимальный коммутируемый ток: 100 мА.
- Подключение: встроенный кабель длиной 2000 мм с оболочкой из полиуретана (PUR) и четырьмя жилами сечением 0.21 мм².
- Степень защиты: IP 67 и IP 69K, что позволяет использовать устройство в условиях интенсивной мойки.
Преимущества и особенности конструкции
Приемник спроектирован для работы в жестких промышленных условиях. Корпус обладает высокой химической стойкостью и сертифицирован по стандарту ECOLAB, что критично для пищевой и фармацевтической промышленности. Оптическая крышка из PMMA устойчива к царапинам и агрессивным средам.
- Комплексная защита: встроенные модули защиты от короткого замыкания и переполюсовки обеспечивают долговечность электроники.
- Диагностика: наличие двух светодиодных индикаторов и специального диагностического выхода позволяет оперативно контролировать состояние системы.
- Широкий температурный диапазон: стабильная эксплуатация при температурах от -30 °C до +60 °C.
- Долговечность: расчетный срок службы составляет 20 лет при наработке до опасного отказа (MTTFd) в 400 лет.
Сферы применения
Благодаря высокой степени защиты и компактным габаритам (20.5 x 76.3 x 44 мм), модель SLE46C-40.K2/4P оптимальна для интеграции в:
- Упаковочные линии и конвейерные системы.
- Зоны деревообработки и металлообработки.
- Пищевое производство (благодаря соответствию IP 69K).
- Складские логистические комплексы для контроля проемов и проходов.
| SILCL | 1,IEC/EN 62061, in combination with a suitable test monitoring unit, e.g. MSI-TR1B |
|---|---|
| Вес | 100 г |
| Время отклика | 2.5 ms |
| Габариты | 20.5 mmx76.3 mmx44 mm |
| Дизайн | Cubic |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Категория | 2,EN ISO 13849:2008,In combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Класс защиты | III,Rating voltage 50 V |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Количество светодиодов | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутации низкого напряжения, Макс. | 2 V |
| Коммутируемое напряжение, тип. | 23 V |
| Коммутируемый ток, макс. | 100 mA |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Материал оболочки | PUR |
| Минимальная наработка вд | 400 years,EN ISO 13849-1 |
| Напряжение переключения | high: ≥(UB-2V), Low: ≤2V |
| Напряжение питания U в | 24 V,DC,-20 ... 20 %,Incl. residual ripple |
| Остаточная пульсация | 10 %,From UB |
| Переключения высокого напряжения, мин. | 22 V |
| Принцип переключения | Dark switching, Light switching |
| Серия | 46C |
| Сертификаты | c UL US, c TÜV NRTL US, TÜV Süd |
| Сечение провода | 0.21 mm² |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2, IEC/EN 61496 |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Стартовая задержка | 300 ms |
| Степень защиты | IP 67, IP 69K |
| Температура окружающей среды, хранение | -30 ... 70 °C |
| Температура окружающей среды, эксплуатация | -30 ... 60 °C |
| Тип | 2,IEC/EN 61496, in combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PC-PBT |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 15 mA |
| Уровень производительности (PL) | c,EN ISO 13849-1:2008,In combination with a suitable test monitoring unit, e.g. MSI-TR1B |
| Функции | Diagnostic output, Switching output |
| Цвет корпуса | Red |
| Частота переключения | 250 Hz |
