| Код производителя66553400 |

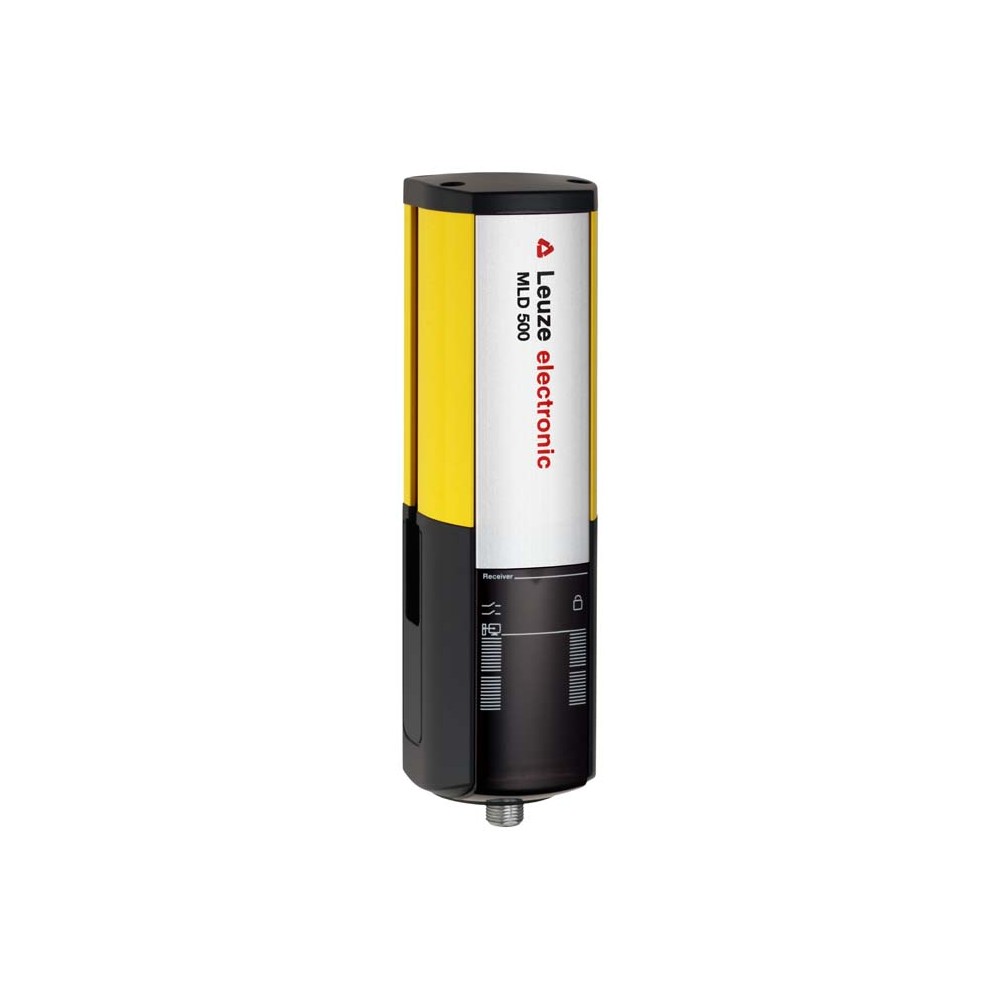

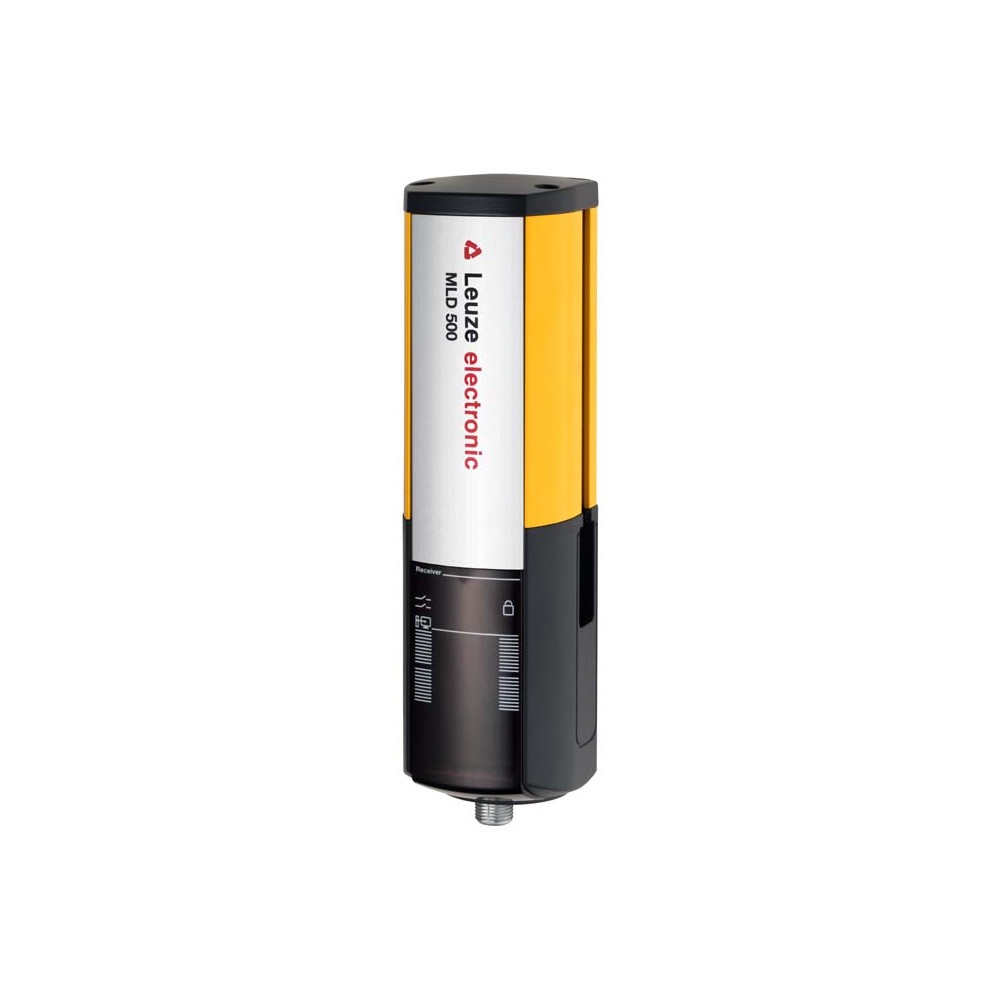

Описание приемника Leuze MLD520-XR1
Приемник однолучевого барьера безопасности Leuze MLD520-XR1 (артикул 66553400) представляет собой высоконадежное устройство, предназначенное для защиты персонала и оборудования на автоматизированных производствах. Прибор относится к 4-му типу устройств безопасности и обеспечивает высочайший уровень производительности PL e (согласно EN ISO 13849-1) и полноту безопасности SILCL 3.
Корпус устройства выполнен из прочного алюминиевого сплава с порошковым покрытием сигнального желтого цвета (RAL 1021), что гарантирует долговечность в тяжелых промышленных условиях. Степень защиты IP 67 позволяет эксплуатировать приемник в зонах с высокой влажностью и вероятностью прямого попадания брызг. Компактный кубический дизайн и универсальные варианты крепления (поворотное или в паз) упрощают интеграцию барьера в существующие конвейерные линии и станочные комплексы.
Технические характеристики
- Тип устройства: Однолучевой приемник безопасности (Тип 4).
- Напряжение питания: 24 В DC (допустимое отклонение ±20%).
- Выходы безопасности (OSSD): 2 транзисторных выхода PNP с защитой от короткого замыкания и перенапряжения.
- Время отклика: 25 мс.
- Время задержки рестарта: 100 мс.
- Подключение: Разъем M12 (8-контактный), металлический коннектор.
- Температурный диапазон: Эксплуатация от -30 °C до +55 °C.
- Габариты: 52 x 193 x 64.7 мм.
Преимущества и функциональные особенности
- Высокая отказоустойчивость: Средняя наработка до опасного отказа (MTTFd) составляет 204 года, что минимизирует риски простоев оборудования.
- Интегрированная диагностика: Наличие светодиодной индикации и специального сигнального выхода "State of OSSDs" позволяет оперативно отслеживать состояние системы.
- Электромагнитная совместимость: Устройство стабильно работает при индуктивных нагрузках до 2 200 000 мкГн и емкостных нагрузках до 0.3 мкФ.
- Защищенное исполнение: Оптическая крышка из PMMA устойчива к механическим воздействиям, а металлический корпус защищает электронику от вибраций.
- Простота монтажа: Стандартный разъем M12 и поддержка различных типов кронштейнов сокращают время пусконаладочных работ.
Сферы применения
Приемник Leuze MLD520-XR1 оптимально подходит для решения следующих задач:
- Организация периметральной защиты опасных зон роботизированных ячеек.
- Контроль доступа на входах и выходах конвейерных систем.
- Обеспечение безопасности на паллетайзерах и упаковочных линиях.
- Защита зон работы прессов и металлообрабатывающих станков, где требуется 4-я категория безопасности.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 600 г |
| Время задержки рестарта | 100 ms |
| Время отклика | 25 ms |
| Габариты | 52 mmx193 mmx64.7 mm |
| Грузоподъемность | 0.3 µF |
| Дизайн | Cubic |
| Допустимое сопротивление кабеля для нагрузки, Макс. | 200 Ω |
| Защита | Short circuit protected, Overvoltage protection |
| Индуктивность нагрузки | 2,200,000 µH |
| Категория | 4,EN ISO 13849 |
| Класс защиты | III |
| Количество выводов | 8 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Количество цифровых входов переключения | 3 Piece(s) |
| Коммутации низкого напряжения, Макс. | 2.5 V |
| Коммутируемое напряжение, тип. | 23 V |
| Коммутируемый ток, макс. | 5 mA |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал крышки | Diecast zinc |
| Материал крышки оптики | Plastic / PMMA |
| Металл корпуса | Aluminum |
| Минимальная наработка вд | 204 years,EN ISO 13849-1 |
| Напряжение питания U в | 24 V,DC,-20 ... 20 % |
| Остаточный ток, макс. | 0.2 mA |
| Остаточный ток, тип. | 0.002 mA |
| Относительная влажность (без конденсации) | 0 ... 95 % |
| Падение напряжения | 1 V |
| Переключения высокого напряжения, мин. | 18.2 V |
| Потребляемый ток, макс. | 150 mA,Without external load |
| Предохранитель | External with max. 3 A |
| Принцип переключения | +24 V switching |
| Раздел допустимое сечение провода, тип. | 0.25 mm² |
| Резьба | M12 |
| Серия | MLD 500 |
| Сертификаты | c CSA US, c TÜV NRTL US, TÜV Süd |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -40 ... 75 °C |
| Температура окружающей среды, эксплуатация | -30 ... 55 °C |
| Тип | 4,IEC/EN 61496 |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Swivel mount, Groove mounting |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток нагрузки, макс. | 380 mA |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | ", State of OSSDs", signal output |
| ФФГ вД | 6.6E-09 per hour |
| Цвет корпуса | Yellow, RAL 1021 |
