Система измерения контура объекта в движении Leuze CMS748i-ENC1-0640-0960

Описание системы измерения контура Leuze CMS748i-ENC1-0640-0960

Система Leuze CMS748i-ENC1-0640-0960 представляет собой высокоточное решение для автоматического измерения габаритов и контуров объектов, находящихся в движении. Данный комплекс построен на базе современных световых завес серии CMS 7xxi и предназначен для интеграции в высокопроизводительные конвейерные линии. Система позволяет в реальном времени определять длину, ширину и высоту грузов, обеспечивая автоматизацию процессов складирования и логистики.

Основные технические характеристики

• Зона измерения: два поля измерения длиной 640 мм и 960 мм.
• Разрешение: интервал между лучами составляет 5 мм, что гарантирует высокую детализацию контура.
• Рабочий диапазон: от 0.1 до 4.5 метров (для прозрачных объектов — до 1.75 м).
• Интерфейсы подключения: разъемы M12 (A-кодировка), разъемы Harting и заземляющий ремень.
• Питание: широкий диапазон входного напряжения от 100 до 263 В переменного тока (AC).
• Конструкция: прочный алюминиевый корпус с металлической фурнитурой и пластиковой защитой оптики.

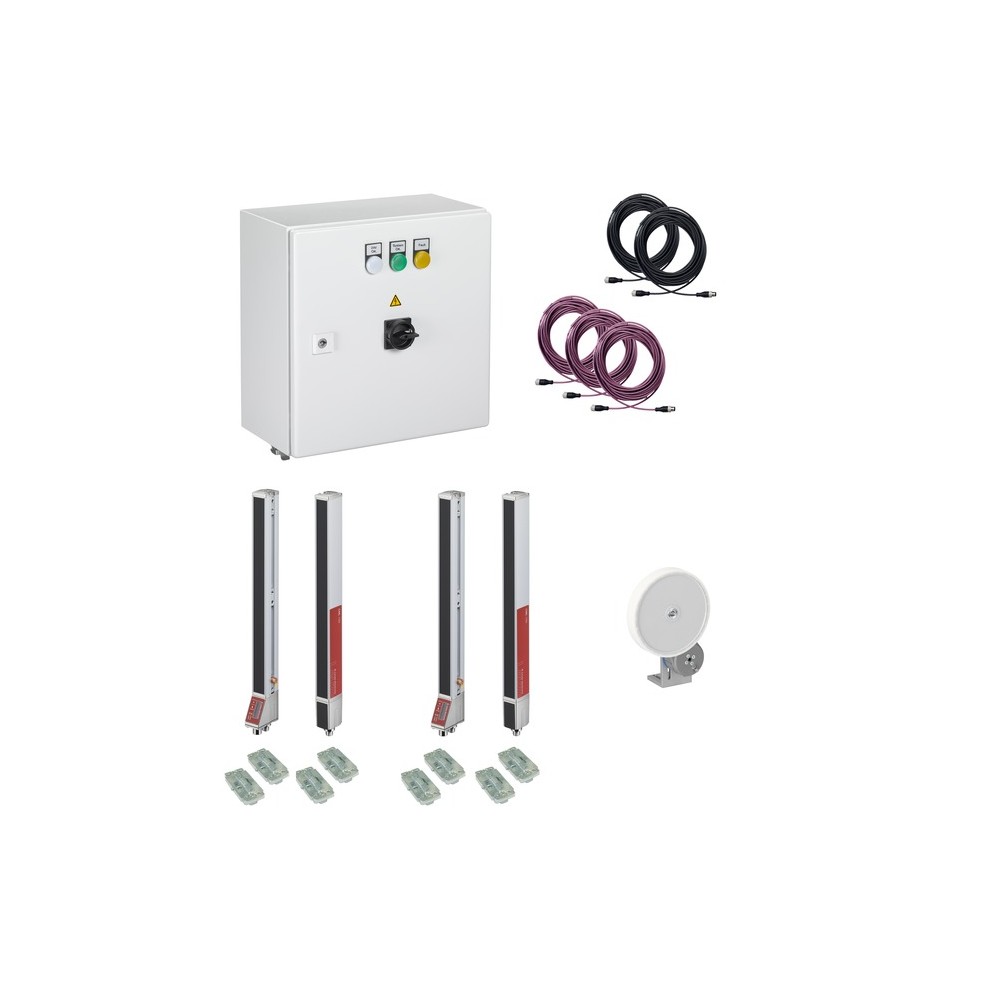

• Комплектация: включает аппаратный ключ (dongle) CMS700 и роторный энкодер для синхронизации со скоростью ленты.

Преимущества системы

Главным преимуществом модели является полная готовность к работе в динамических условиях. Благодаря наличию роторного энкодера в комплекте, система точно сопоставляет данные сканирования с перемещением объекта, исключая погрешности при изменении скорости конвейера. Металлический корпус промышленного исполнения обеспечивает надежную защиту электроники в сложных эксплуатационных условиях при температуре от 0 до +45 °C.

Настройка оборудования выполняется через интуитивно понятный webConfig, а оперативный контроль состояния осуществляется с помощью LED-индикации и поворотных переключателей. Наличие 4 цифровых входов и 4 выходов (с током до 100 мА на канал) упрощает интеграцию в общую систему управления предприятием (АСУ ТП).

Сферы применения

• Логистические центры: автоматическое определение габаритов посылок для расчета стоимости доставки или оптимизации места на складе.
• Деревообрабатывающая промышленность: измерение геометрии пиломатериалов в движении.
• Упаковочные линии: контроль правильности формы готовой продукции перед паллетированием.
• Автомобилестроение: идентификация компонентов на сборочных линиях.
