Система измерения контура объекта в движении Leuze CMS748i-0800-0640-0720

Система измерения контура Leuze CMS748i-0800-0640-0720

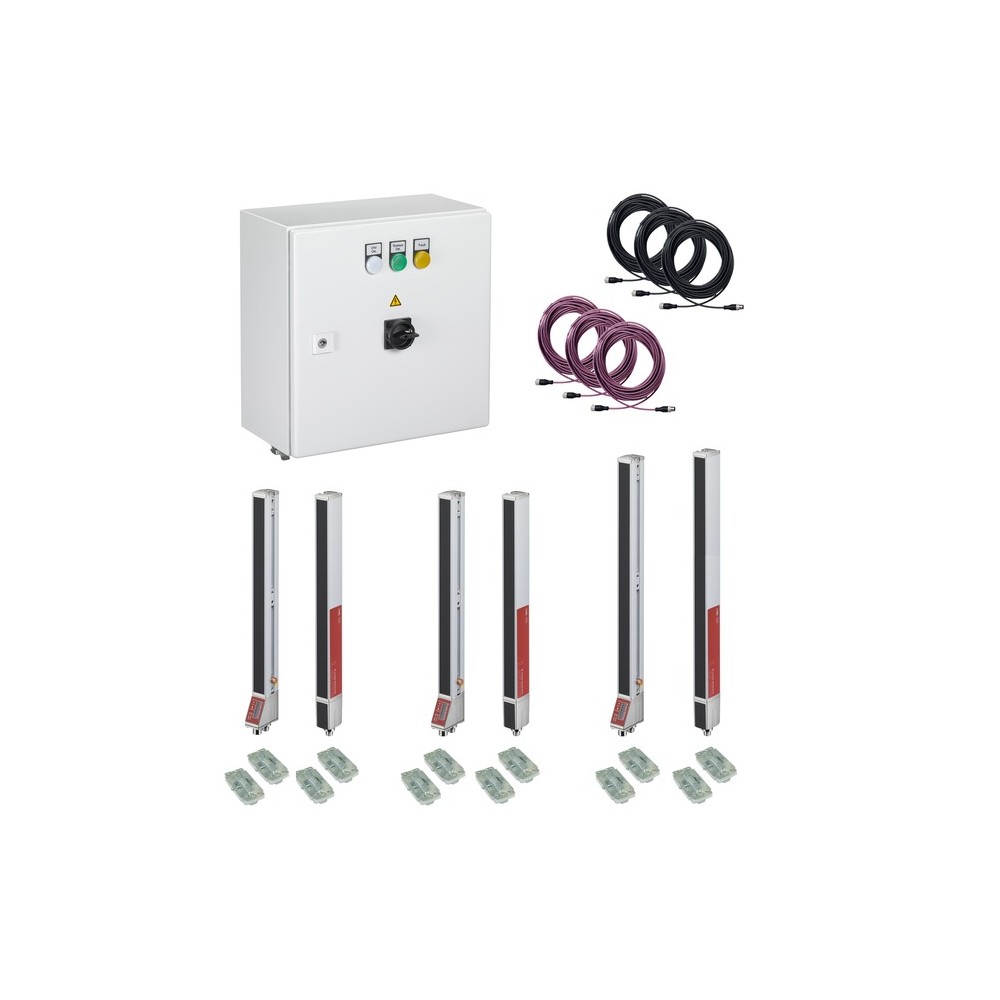

Комплексная система Leuze CMS748i-0800-0640-0720 (артикул 50142168) представляет собой высокоточное решение для бесконтактного определения габаритов и контуров объектов, находящихся в движении. Построенная на базе передовых измерительных завес серии CMS 7xxi, эта установка позволяет автоматизировать процессы логистики и складирования, обеспечивая сбор данных о грузах в режиме реального времени.

Технические характеристики

Система обладает выверенными параметрами для интеграции в высоконагруженные линии:

• Рабочий диапазон: от 0.1 до 4.5 метров (до 1.75 м для прозрачных объектов).
• Зоны измерения: три поля с длинами 800 мм, 640 мм и 720 мм.
• Разрешающая способность: интервал между лучами составляет 5 мм, что гарантирует высокую детализацию контура.
• Напряжение питания: универсальный вход 100–263 В переменного тока.
• Интерфейсы подключения: разъемы M12 (A-coded), Harting и заземляющие шины; общее количество соединений — 9.
• Конструкция: прочный алюминиевый корпус с пластиковой крышкой оптики, класс защиты адаптирован для промышленной эксплуатации.

Преимущества и функциональность

Система CMS748i выделяется среди аналогов благодаря своей надежности и гибкости настройки. Использование металлического корпуса (алюминий) обеспечивает стабильность геометрии измерительной рамы при вибрациях. Конфигурирование осуществляется через удобный интерфейс webConfig, а оперативный контроль состояния возможен с помощью встроенных LED-индикаторов и поворотных переключателей.

Наличие 4 цифровых входов и 4 выходов (с током до 100 мА на канал) позволяет легко синхронизировать систему с конвейерной автоматикой и контроллерами верхнего уровня. В комплект поставки входит аппаратный ключ (dongle) CMS700, упрощающий ввод оборудования в эксплуатацию.

Сферы применения

• Складская логистика: автоматическое определение габаритов коробов и паллет для оптимизации мест хранения.
• Транспортные терминалы: контроль выступающих частей груза и сортировка по размерным признакам.
• Упаковочные линии: проверка целостности упаковки и соответствия формы объекта заданным эталонам.
• Автоматизация производства: позиционирование крупногабаритных деталей на движущихся платформах.
