| Код производителя50118630 |

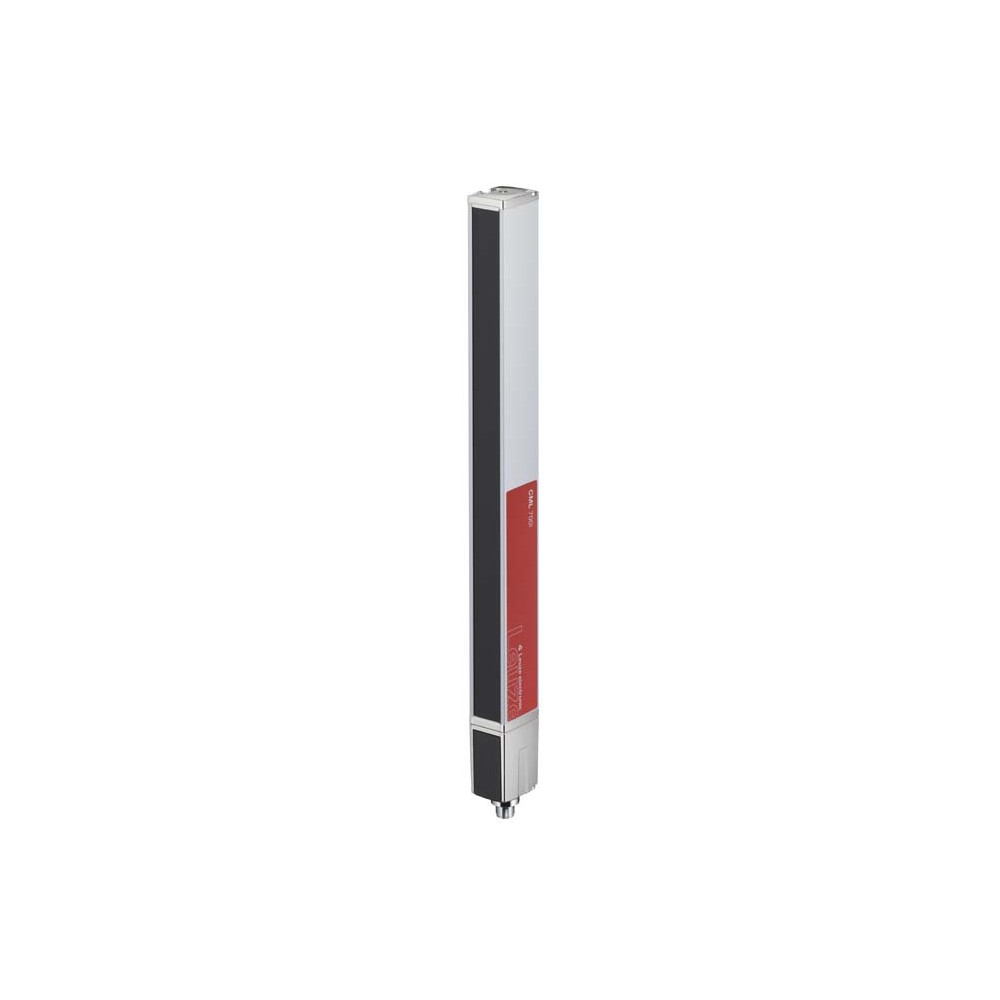

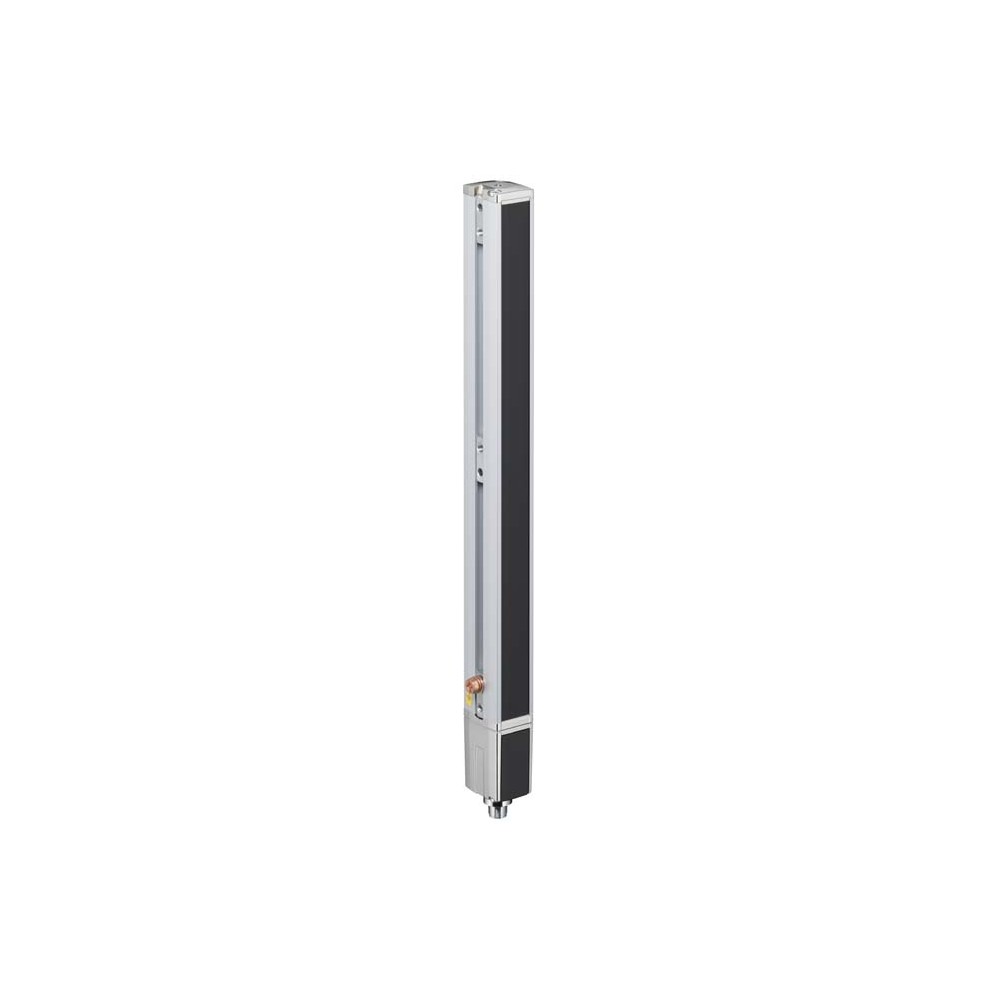

Прецизионная световая завеса Leuze CML730i-T20-310.A-M12
Передатчик измерительной световой завесы Leuze CML730i-T20-310.A-M12 (артикул 50118630) представляет собой высокотехнологичное решение для систем автоматизации, требующих высокой скорости реакции и надежности. Устройство работает по принципу однолучевого датчика (Throughbeam) и предназначено для совместной эксплуатации с приемником соответствующей серии. Благодаря прочному алюминиевому корпусу и компактным габаритам, данная модель легко интегрируется в ограниченные пространства промышленных линий.
Технические характеристики
- Длина поля измерения: 310 мм
- Интервал между лучами: 20 мм
- Количество лучей: 16
- Минимальный диаметр объекта: 30 мм
- Рабочий диапазон: от 0,3 до 9,5 метров (до 3,5 м для прозрачных сред)
- Время цикла: 1 мс
- Напряжение питания: 18 – 30 В DC
- Класс защиты: IP 65, класс III
- Тип подключения: осевой разъем M12 (5-pin)
- Материалы: алюминиевый корпус, металлическое соединение, пластиковая оптика
Преимущества и функциональные особенности
Завеса серии 730 отличается исключительной гибкостью настройки сканирования. Поддерживаются режимы параллельного, диагонального и перекрестного сканирования, что позволяет адаптировать устройство под конкретные задачи измерения габаритов или обнаружения объектов сложной формы. Металлический корпус и широкий температурный диапазон эксплуатации (от -30 до +60 °C) гарантируют стабильную работу в тяжелых цеховых условиях.
Минимальное время отклика в 1 мс делает этот передатчик оптимальным выбором для высокоскоростных конвейерных систем. Для удобства монтажа в комплект поставки включены два скользящих блока BT-NC.
Сферы применения
- Логистика и складское хозяйство: определение высоты и контуров грузов на паллетах.
- Упаковочная промышленность: контроль целостности потока продукции и обнаружение пропусков.
- Деревообработка и металлургия: измерение линейных размеров заготовок в режиме реального времени.
- Автоматизированные линии: позиционирование объектов перед этапом обработки.
| Вес | 500 г |
|---|---|
| Время цикла | 1 ms |
| Вывод коннектора | Axial |
| Габариты | 29 mmx35.4 mmx395 mm |
| Измерение длины поля | 310 mm |
| Источник света | LED,Infrared |
| Класс защиты | III |
| Количество выводов | 5 -pin |
| Количество лучей | 16 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Комплектность | 2x BT-NC sliding block |
| Луч интервал | 20 mm |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал крышки оптики | Plastic |
| Металл корпуса | Aluminum |
| Минимальный диаметр объекта | 30 mm |
| Напряжение питания U в | 18 ... 30 V,DC |
| Особенности | Diagonal-beam scanning, Crossed-beam scanning, Parallel-beam scanning |
| Принцип действия | Throughbeam principle |
| Рабочий диапазон | 0.3 ... 9.5 m |
| Рабочий диапазон, прозрачный СМИ | 0.3 ... 3.5 m |
| Резьба | M12 |
| Серия | 730 |
| Сертификаты | c CSA US |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 65 |
| Температура окружающей среды, эксплуатация | -30 ... 60 °C |
| Тип дисплея | LED |
| Тип подключения | Connector |
| Тип устройства | Transmitter |
| Функции | Connection to receiver |
