| Код производителя50126416 |

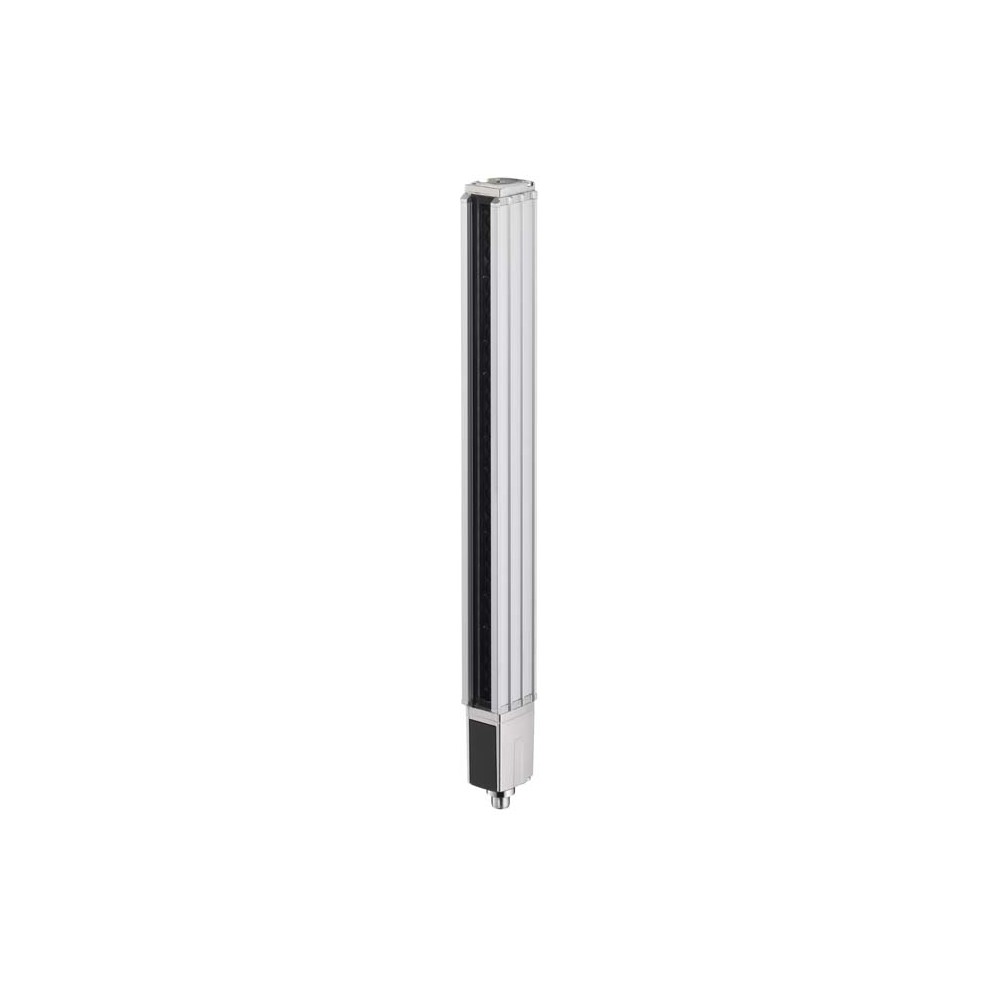

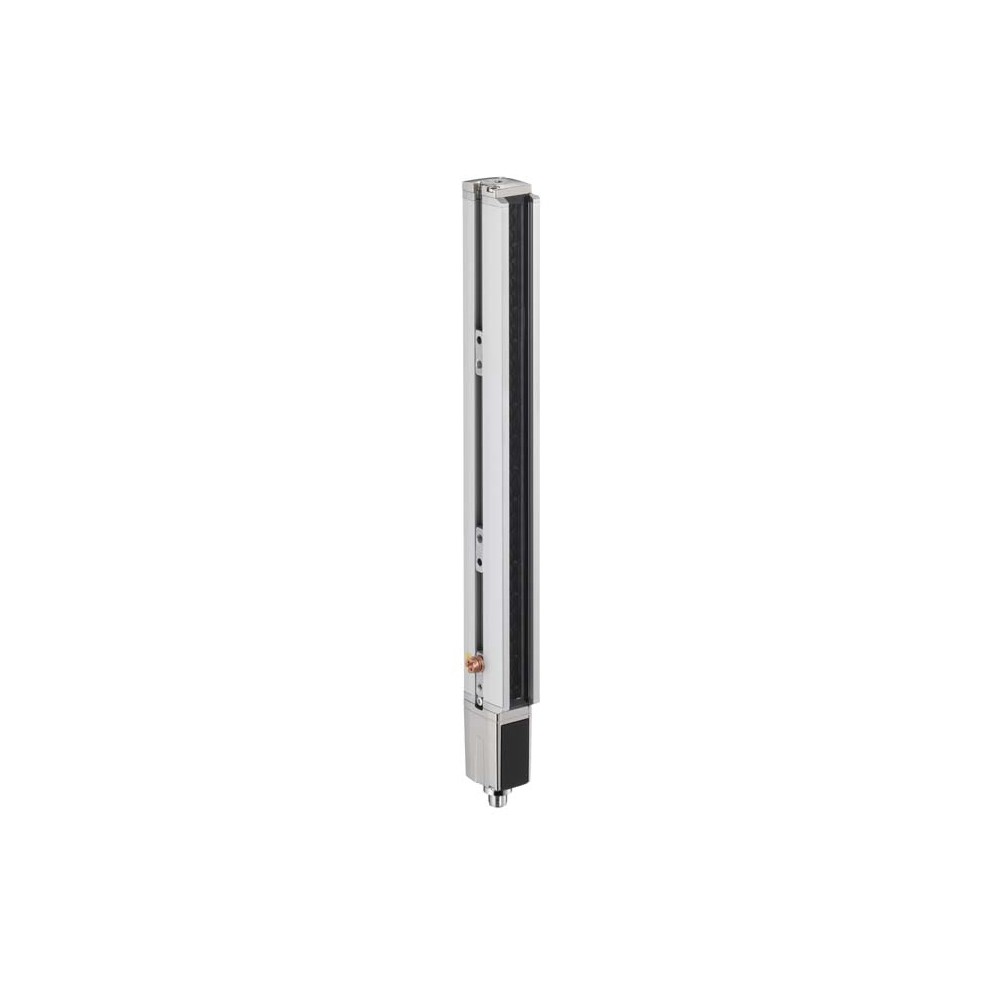

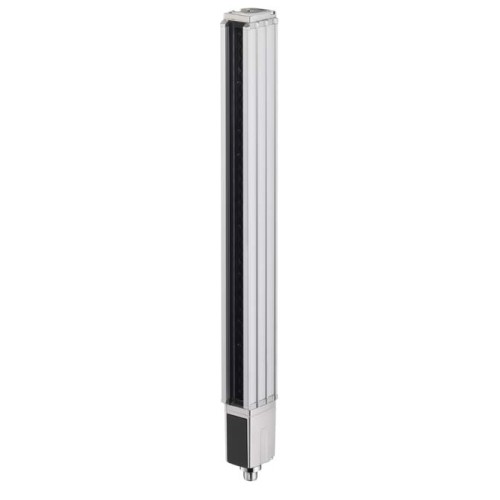

Прецизионный передатчик световой завесы Leuze CML720i-T20-2370.A-M12-EX
Световая завеса Leuze серии 720 представляет собой высокотехнологичное решение для систем автоматизации, требующих точного контроля и измерения объектов на больших участках. Модель CML720i-T20-2370.A-M12-EX — это передатчик (transmitter), работающий по принципу сквозного луча в паре с соответствующим приемником. Устройство разработано для эксплуатации в сложных промышленных условиях, включая взрывоопасные зоны, что подтверждается соответствующей классификацией Ex.
Технические характеристики
- Длина поля измерения: 2370 мм
- Количество лучей: 119 штук
- Интервал между лучами: 20 мм
- Минимальный диаметр обнаруживаемого объекта: 30 мм
- Рабочий диапазон: от 0,3 до 7 метров
- Время цикла: 4 мс
- Напряжение питания: 18 ... 30 В DC
- Степень защиты: IP 65
- Рабочая температура: от -30 до +60 °C
Преимущества и функциональные особенности
Главной особенностью данной модели является поддержка различных режимов сканирования: параллельными, диагональными и перекрестными лучами. Это позволяет адаптировать систему под конкретные задачи измерения объема или контура объектов с высокой точностью. Алюминиевый корпус с металлическим разъемом M12 обеспечивает механическую прочность и долговечность в условиях вибраций.
- Взрывозащищенное исполнение: Соответствие группе устройств II позволяет использовать завесу на объектах с повышенными требованиями к безопасности.
- Высокое быстродействие: Время отклика 4 мс гарантирует корректную работу на высокоскоростных конвейерных линиях.
- Надежность оптики: Использование инфракрасного LED-источника обеспечивает стабильную работу даже при наличии пыли или производственного загрязнения.
- Удобство монтажа: В комплект поставки входят скользящие блоки BT-NC, упрощающие установку в пазы станочного профиля.
Сферы применения
Световая завеса Leuze CML720i оптимальна для решения следующих задач:
- Контроль габаритов и высоты грузов на паллетайзерах.
- Автоматизированные склады и логистические центры.
- Деревообрабатывающая и металлургическая промышленность.
- Производственные линии во взрывоопасных средах (химическая, нефтегазовая отрасли).
| Время цикла | 4 ms |
|---|---|
| Вывод коннектора | Axial |
| Габариты | 30.7 mmx40.3 mmx2,423 mm |
| Измерение длины поля | 2,370 mm |
| Источник света | LED,Infrared |
| Класс защиты | III |
| Количество выводов | 5 -pin |
| Количество лучей | 119 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Комплектность | 2x BT-NC sliding block |
| Луч интервал | 20 mm |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал крышки оптики | Plastic |
| Металл корпуса | Aluminum |
| Минимальный диаметр объекта | 30 mm |
| Напряжение питания U в | 18 ... 30 V,DC |
| Особенности | Crossed-beam scanning, Diagonal-beam scanning, Ex-protected, Parallel-beam scanning |
| Принцип действия | Throughbeam principle |
| Рабочий диапазон | 0.3 ... 7 m |
| Резьба | M12 |
| Серия | 720 |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 65 |
| Температура окружающей среды, эксплуатация | -30 ... 60 °C |
| Тип дисплея | LED |
| Тип подключения | Connector |
| Тип устройства | Transmitter |
| Функции | Sync-input, Connection to receiver, Voltage supply |
| Экс группы устройств | II |
