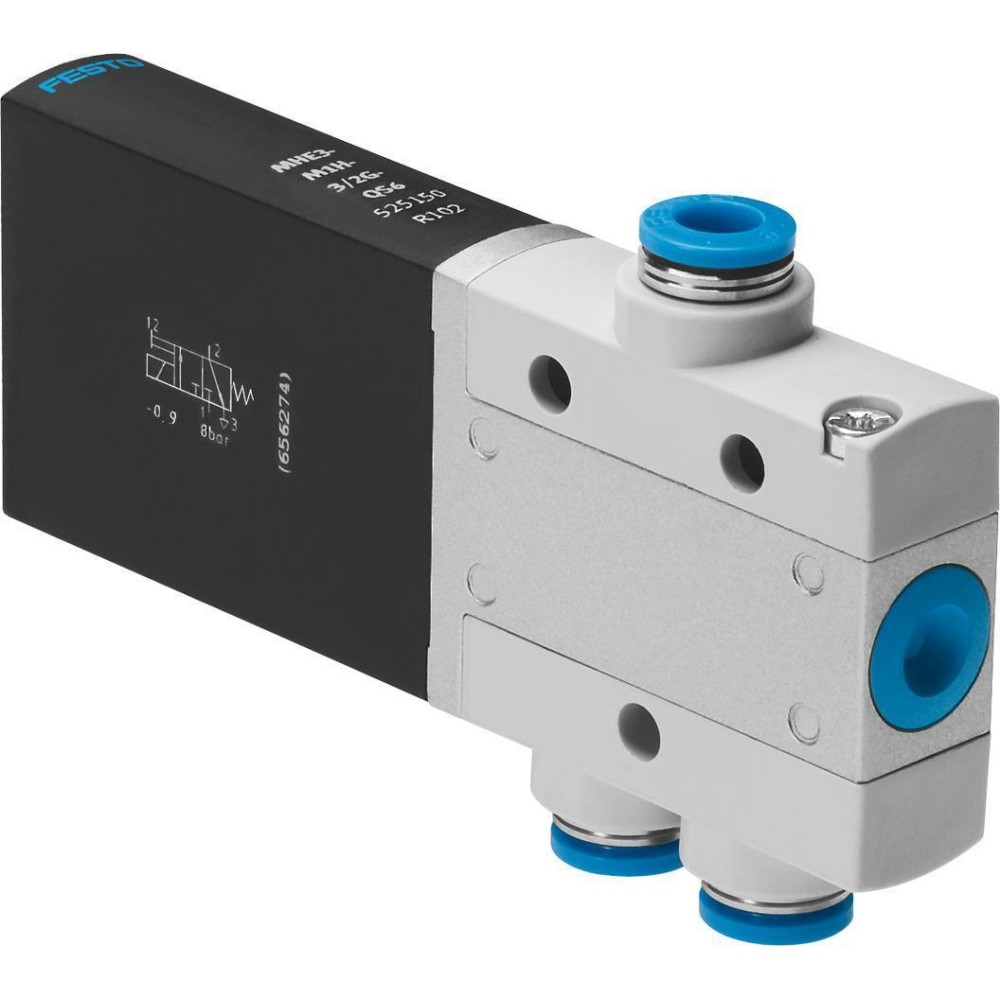

Распределитель электромагнитный 3/2 Н.З. Festo MHE3-M1H-3/2G-QS-6
Характеристики
| Максимальное рабочее давление10 бар |
Festo 525150 технические характеристики
Характеристики Распределитель электромагнитный 3/2 Н.З. Festo MHE3-M1H-3/2G-QS-6
Основные характеристики
| Вес | 191 г |
|---|---|
| Вид подключения | Внутренняя резьба |
| Время включения | 15 мс |
| Время отключения | 44 мс |
| Выхлоп пилота, канал 82/84 | Не канализированный в соответствии со стандартом, Канализированный |
| Допустимые колебания напряжения | ±10 % |
| Импульсная мощность | 2,5 кВ |
| Класс защиты | IP65, NEMA 4 |
| Максимальное рабочее давление | 10 бар |
| Материал винтов | Гальванизированная сталь |
| Материал корпуса | Алюминий, Полиамид |
| Материал уплотнений | FPM, HNBR, NBR |
| Монтажный шаг | 18 мм |
| Мощность переключения | 1,6 Вт |
| Мощность удержания | 1,6 Вт |
| Направление потока | Любое |
| Напряжение катушки | 24 В DC |
| Негативный тестовый импульс с логикой 1 | 800 мкс |
| Номинальное рабочее напряжение DC | 24 В DC |
| Пилотное давление | 3 - 10 бар |
| Пилотное управление | Непрямое |
| Питание пилота | Внешнее, Внутреннее |
| Пневматическое подключение | 1/8 |
| Подвод пилотного воздуха, канал 12/14 | Коллектор, размер 18 мм по ISO 15407-2 |
| Позитивный тестовый импульс с логикой 0 | 1500 мкс |
| Положение центральной позиции | Закрыт |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Присоединение выхлопа | 1/8 |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Рабочий цикл | 100 % |
| Размер плиты | 18 мм |
| Расход в составе блока | 450 л/мин |
| Расход клапана с оптимизированной пропускной способностью | 650 л/мин |
| Расход на индивидуальной плите | 550 л/мин |
| Ручное дублирование | С принадлежностями, с защелкой, Толкающий |
| Сопротивление коррозии | 0 - Нет стойкости к коррозии |
| Сопротивление ударной нагрузке | Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Стандарт | ISO 15407-2 |
| Стандартный номинальный расход | 1400 л/мин |
| Стойкость к вибрации | Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Температура окружающей среды | От -5 до +50°C |
| Тип крепления | На монтажной плите |
| Тип подключения | Коллектор |
| Тип распределителя | 5/3 |
| Управление | Электромагнитное |
| Функция | Н.З. |
| Функция быстрого выхлопа | Дросселирующий, Через дроссельную плиту, Через индивидуальную монтажную плиту |
| Ширина | 18 мм |
