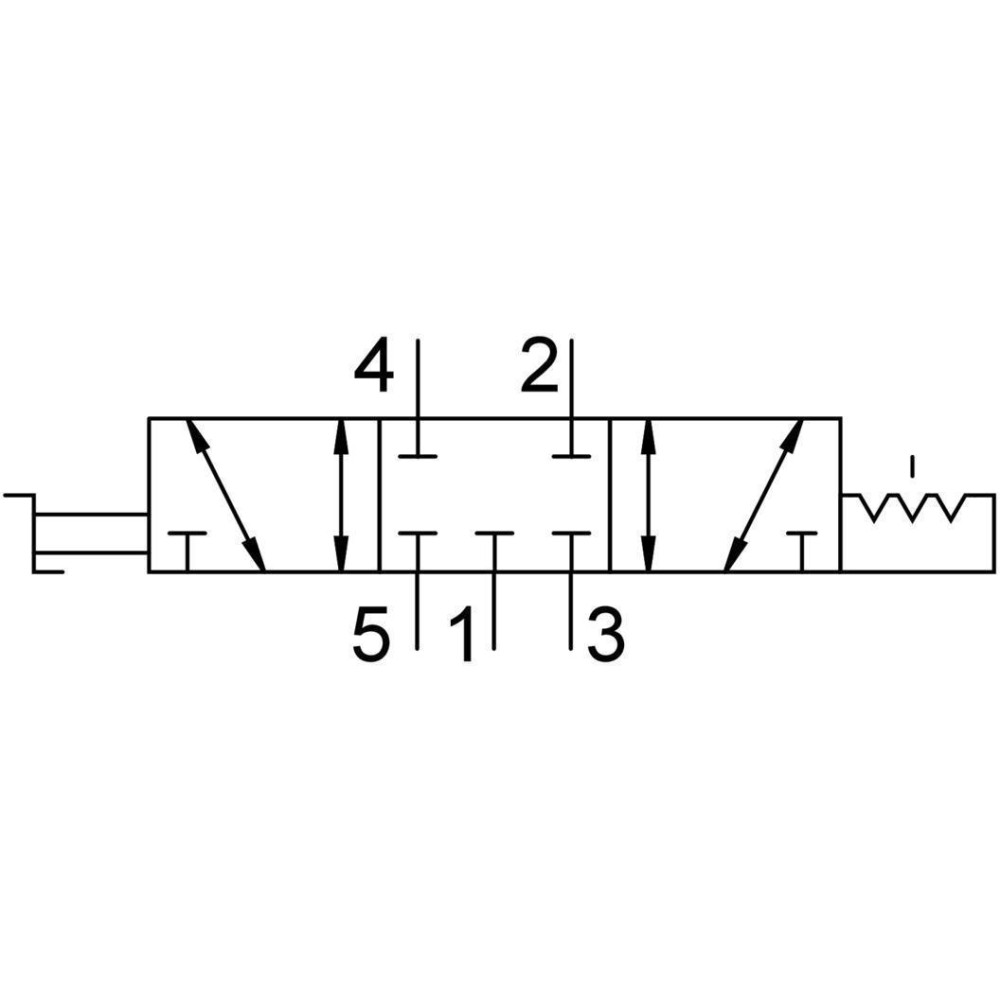

Ручной клапан 5/3 Н.З. Festo VHEF-HS-B53C-G14
Характеристики
| Максимальное рабочее давление16 бар |
Festo 4165866 технические характеристики
Характеристики Ручной клапан 5/3 Н.З. Festo VHEF-HS-B53C-G14
Основные характеристики
| Вес | 270 г |
|---|---|
| Вид подключения | Внутренняя резьба |
| Время переключения | 15 мс |
| Выхлоп пилота, канал 82/84 | Не канализированный в соответствии со стандартом, Канализированный |
| Допустимые колебания напряжения | ±10 % |
| Класс защиты | IP65, NEMA 4 |
| Количество контактов | 4-пин |
| Максимальное рабочее давление | 16 бар |
| Материал корпуса | Алюминиевый сплав |
| Материал уплотнений | FPM, HNBR, NBR |
| Монтажный шаг | 27 мм |
| Мощность переключения | 1,8 Вт |
| Мощность удержания | 1,8 Вт |
| Направление потока | Любое |
| Напряжение катушки | 24 В DC |
| Негативный тестовый импульс с логикой 1 | 500 мкс |
| Номинальный ток обрыва на катушку | 110 мА до 20 мс |
| Номинальный ток с уменьшением тока | 30 мА после 20 мс |
| Пилотное давление | 3 - 8 бар |
| Пилотное управление | Непрямое |
| Питание пилота | Внешнее |
| Подвод пилотного воздуха, канал 12/14 | Соединительная плита размер 26 мм по стандарту ISO 15407-1 |
| Позитивный тестовый импульс с логикой 0 | 500 мкс |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Рабочий цикл | 100 % |
| Расход в составе блока | 1100 л/мин |
| Расход на индивидуальной плите | 1100 л/мин |
| Ручное дублирование | Толкающий |
| Сопротивление коррозии | 2 - Средняя стойкость к коррозии |
| Сопротивление ударной нагрузке | Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Стандарт | ISO 15407-1 |
| Стандартный номинальный расход | 80 л/мин |
| Стойкость к вибрации | Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Температура окружающей среды | От -5 до +50°C |
| Тип крепления | На монтажной плите, Со сквозным отверстием и винтом |
| Тип распределителя | 5/2 |
| Управление | Электромагнитное |
| Условный проход | 9 мм |
| Функция быстрого выхлопа | Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту |
| Ширина | 26 мм |
| Электрическое подключение | M8x1 |
