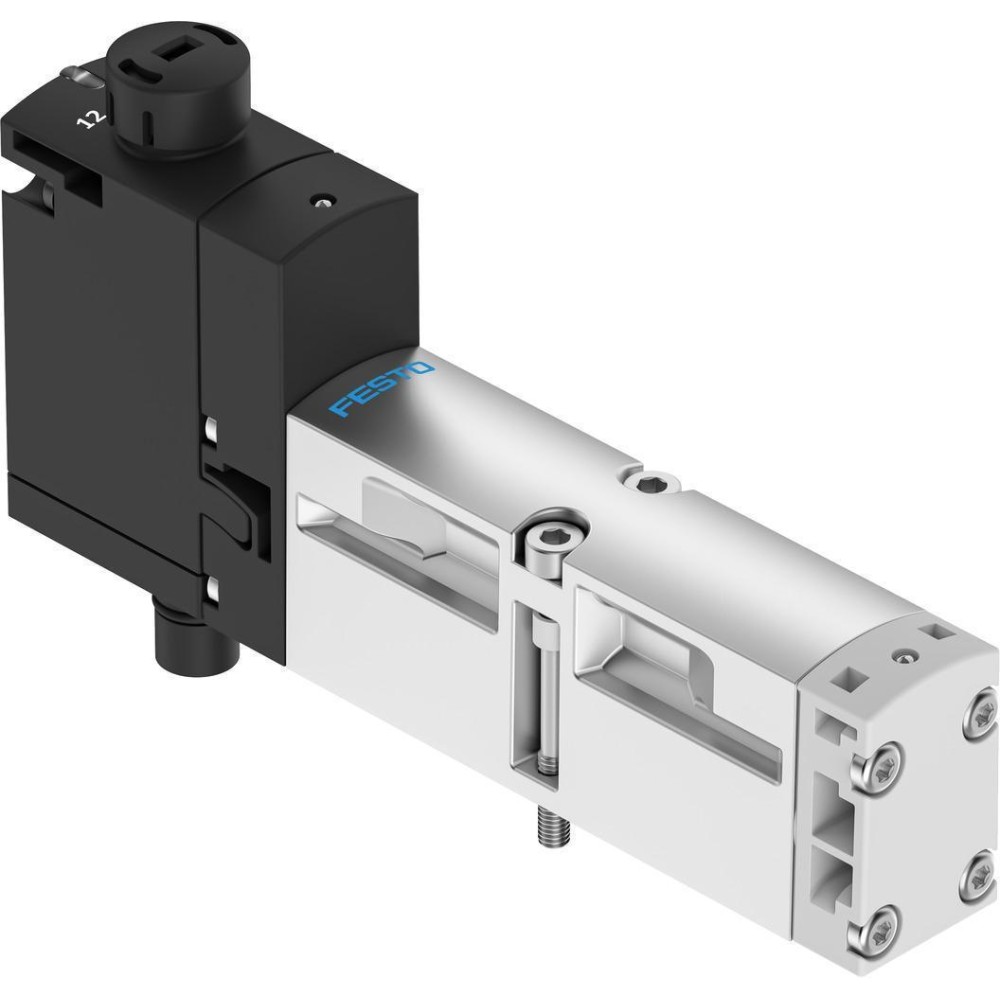

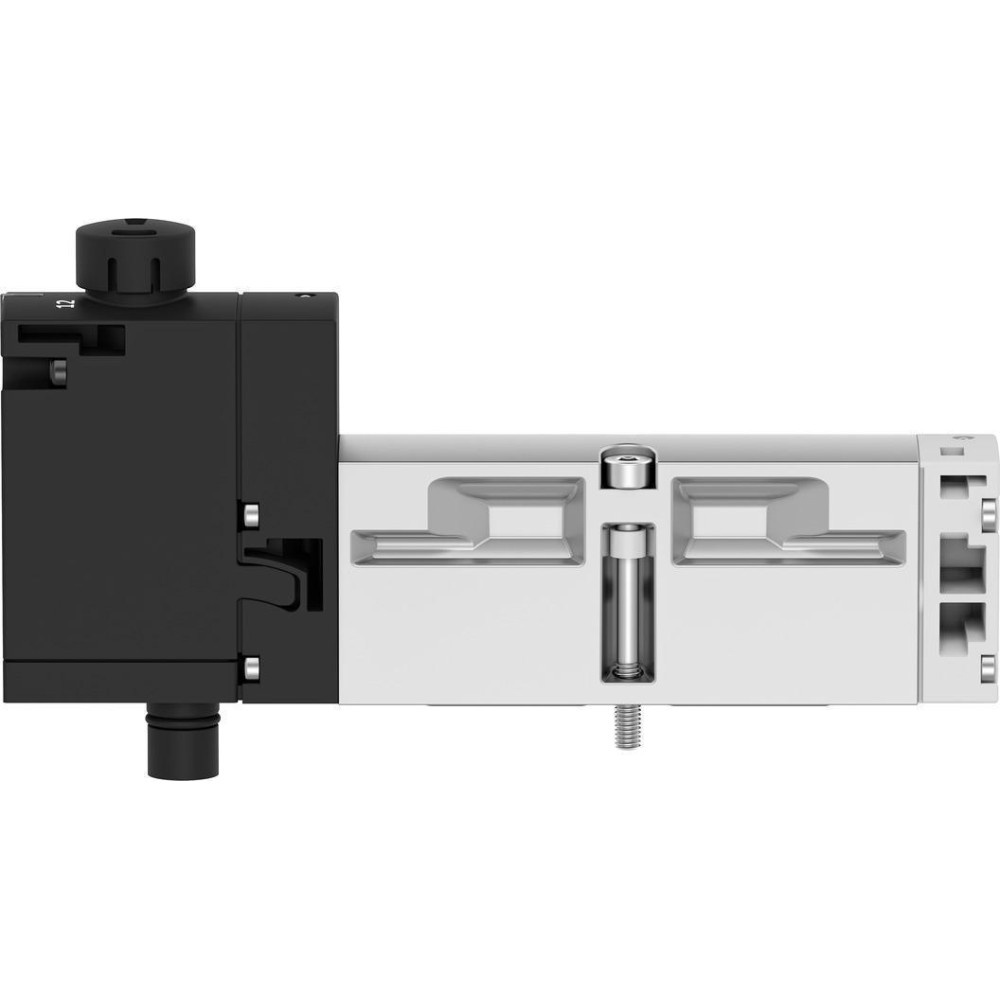

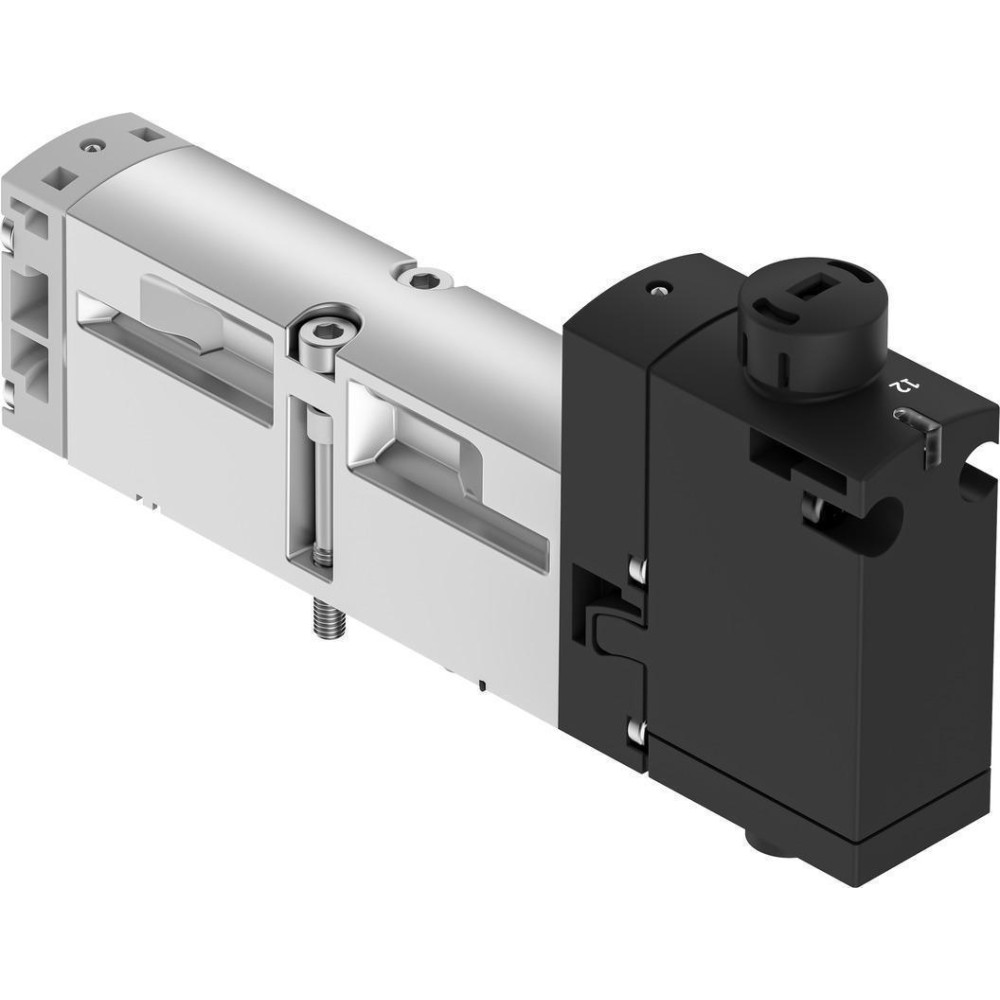

Распределитель электромагнитный 5/2 Festo VSVA-B-M52-AZH-A2-1T1L

Код товара: 155749

Festo Производитель

Под заказ

Быстрый заказ

Характеристики

Код производителя8033470

Максимальное рабочее давление10 бар

Все характеристики

Festo 8033470 технические характеристики

Характеристики Распределитель электромагнитный 5/2 Festo VSVA-B-M52-AZH-A2-1T1L

Основные характеристики

Асимметричное время переключения вкл.	10 мс для канала управления 14, 13 мс для канала управления 12
Асимметричное время переключения выкл.	37 мс для канала управления 12
Вес	170 г
Вид подключения	Внутренняя резьба
Возврат	Пружинный, Электрический
Выхлоп пилота, канал 82/84	Канализированный, Не направленный
Допустимые колебания напряжения	±10 %
Импульсная мощность	2,5 кВ
Класс защиты	IP65, NEMA 4
Количество контактов	4-пин
Максимальное рабочее давление	10 бар
Максимальный момент затяжки	От 0,8 до 1,2 Нм
Материал винтов	Гальванизированная сталь
Материал корпуса	Алюминий, Полиамид
Материал уплотнений	FPM, NBR
Монтажный шаг	18 мм
Мощность переключения	1,6 Вт
Мощность удержания	1,6 Вт
Направление потока	Нереверсивный
Напряжение катушки	24 В DC
Негативный тестовый импульс с логикой 1	800 мкс
Номинальное рабочее напряжение DC	24 В DC
Пилотное давление	3 - 10 бар
Пилотное управление	Непрямое
Питание пилота	Внешнее
Пневматическое подключение	1/8
Подвод пилотного воздуха, канал 12/14	Коллектор, размер 18 мм по ISO 15407-2
Позитивный тестовый импульс с логикой 0	1500 мкс
Положение центральной позиции	Выхлоп
Примечание по рабочей среде	Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Присоединение выхлопа	1/8
Рабочая среда	Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочий цикл	100 %
Размер клапана	18 мм
Размер плиты	18 мм
Расход в составе блока	380 л/мин
Расход клапана с оптимизированной пропускной способностью	430 л/мин
Расход на индивидуальной плите	390 л/мин
Ручное дублирование	Защелкиваемый, Толкающий
Сопротивление коррозии	0 - Нет стойкости к коррозии
Сопротивление ударной нагрузке	Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стандарт	ISO 15407-2
Стандартный номинальный расход	1400 л/мин
Стойкость к вибрации	Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Температура окружающей среды	От -5 до +50°C
Тип крепления	На монтажной плите
Тип подключения	Коллектор
Тип распределителя	5/3
Управление	Электромагнитное
Условный проход	5 мм
Функция быстрого выхлопа	Дросселирующий, Через дроссельную плиту, Через индивидуальную монтажную плиту
