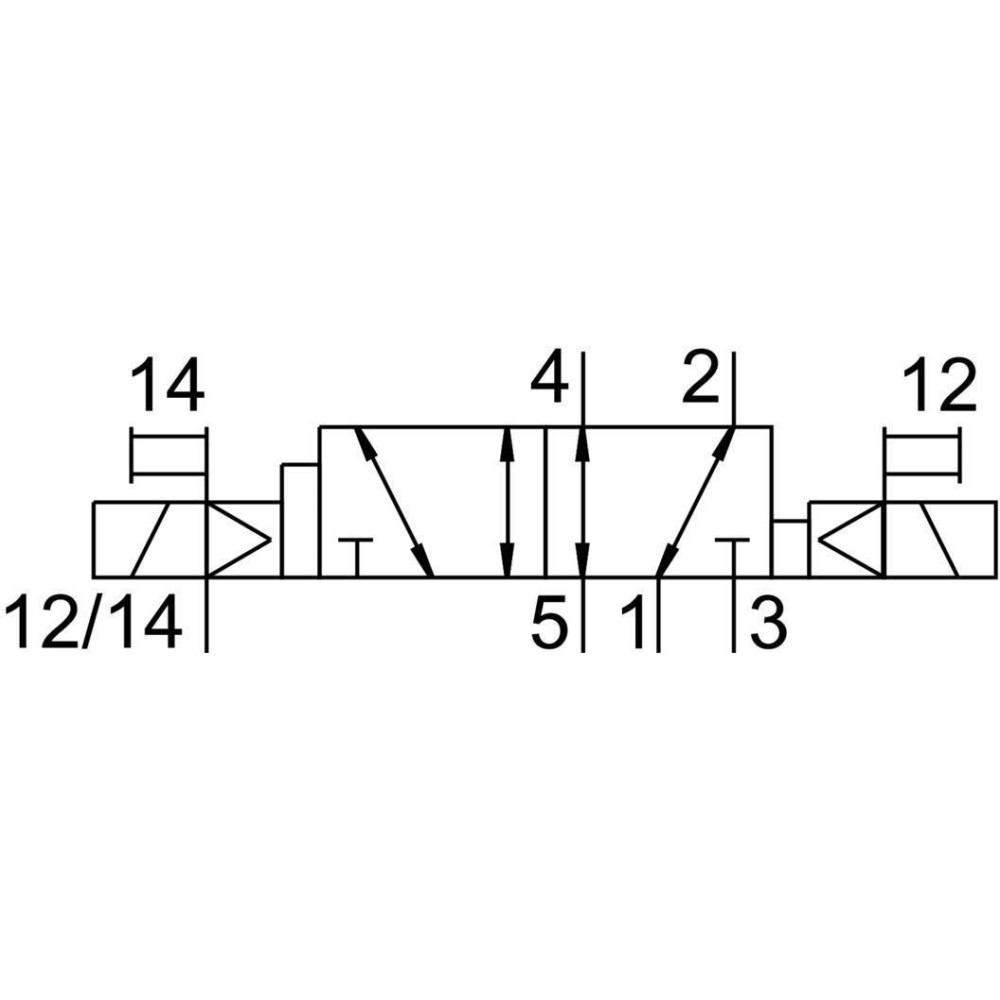

Распределитель электромагнитный 5/2 Festo VSVA-B-D52-ZD-D1-1R5L
Характеристики
| Максимальное рабочее давление10 бар |
Festo 561375 технические характеристики
Характеристики Распределитель электромагнитный 5/2 Festo VSVA-B-D52-ZD-D1-1R5L
Основные характеристики
| Вес | 307 г |
|---|---|
| Вид подключения | Внутренняя резьба |
| Возврат | Пружинный |
| Время включения | 20 мс |
| Время включения распределитель - датчик | 60 мс |
| Время выключения распределитель - датчик | 11 мс |
| Время отключения | 54 мс |
| Выхлоп пилота, канал 82/84 | Канализированный, Не направленный |
| Выход переключателя | NPN |
| Датчик сопротивления короткого замыкания | Пульсирующий |
| Диапазон рабочего напряжения датчика | От 10 до 30 В DC |
| Допустимые колебания напряжения | ±10 % |
| Защита от переполюсовки | Для всех электрических соединений |
| Импульсная мощность | 2,5 кВ |
| Класс защиты | IP65, NEMA 4 |
| Количество контактов | 4-пин |
| Максимальное рабочее давление | 10 бар |
| Максимальный выходной ток датчика | 200 мА |
| Максимальный момент затяжки | От 1,8 до 2,2 Нм |
| Материал винтов | Гальванизированная сталь |
| Материал корпуса | Алюминий, Полиамид |
| Материал уплотнений | FPM, NBR |
| Монтажный шаг | 26 мм |
| Мощность переключения | 1,6 Вт |
| Мощность удержания | 1,6 Вт |
| Направление потока | Любое |
| Напряжение катушки | 24 В DC |
| Негативный тестовый импульс с логикой 1 | 1100 мкс |
| Номинальное рабочее напряжение DC | 24 В DC |
| Отображение статуса переключения датчика | LED |
| Падение напряжения датчика | ≤ 2 В |
| Пилотное давление | 3 - 10 бар |
| Пилотное управление | Непрямое |
| Питание пилота | Внешнее, Внутреннее |
| Пневматическое подключение | 1/4 |
| Подвод пилотного воздуха, канал 12/14 | Коллектор, размер 26 мм по ISO 15407-2 |
| Подключение датчика | Кабель 2,5 м |
| Позитивный тестовый импульс с логикой 0 | 1200 мкс |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Присоединение выхлопа | 1/4 |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Рабочий цикл | 100 % |
| Размер плиты | 26 мм |
| Расход в составе блока | 1100 л/мин |
| Расход клапана с оптимизированной пропускной способностью | 1350 л/мин |
| Расход на индивидуальной плите | 1200 л/мин |
| Ручное дублирование | Защелкиваемый, Толкающий, Покрытый |
| Сопротивление коррозии | 0 - Нет стойкости к коррозии |
| Сопротивление ударной нагрузке | Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Стандартный номинальный расход | 1800 л/мин |
| Стойкость к вибрации | Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Температура окружающей среды | От -5 до +50°C |
| Тип крепления | На монтажной плите, Коллектор |
| Тип подключения | Коллектор |
| Тип распределителя | 5/2 |
| Управление | Электромагнитное |
| Условный проход | 9 мм |
| Функция быстрого выхлопа | Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту |
| Ширина | 26 мм |
