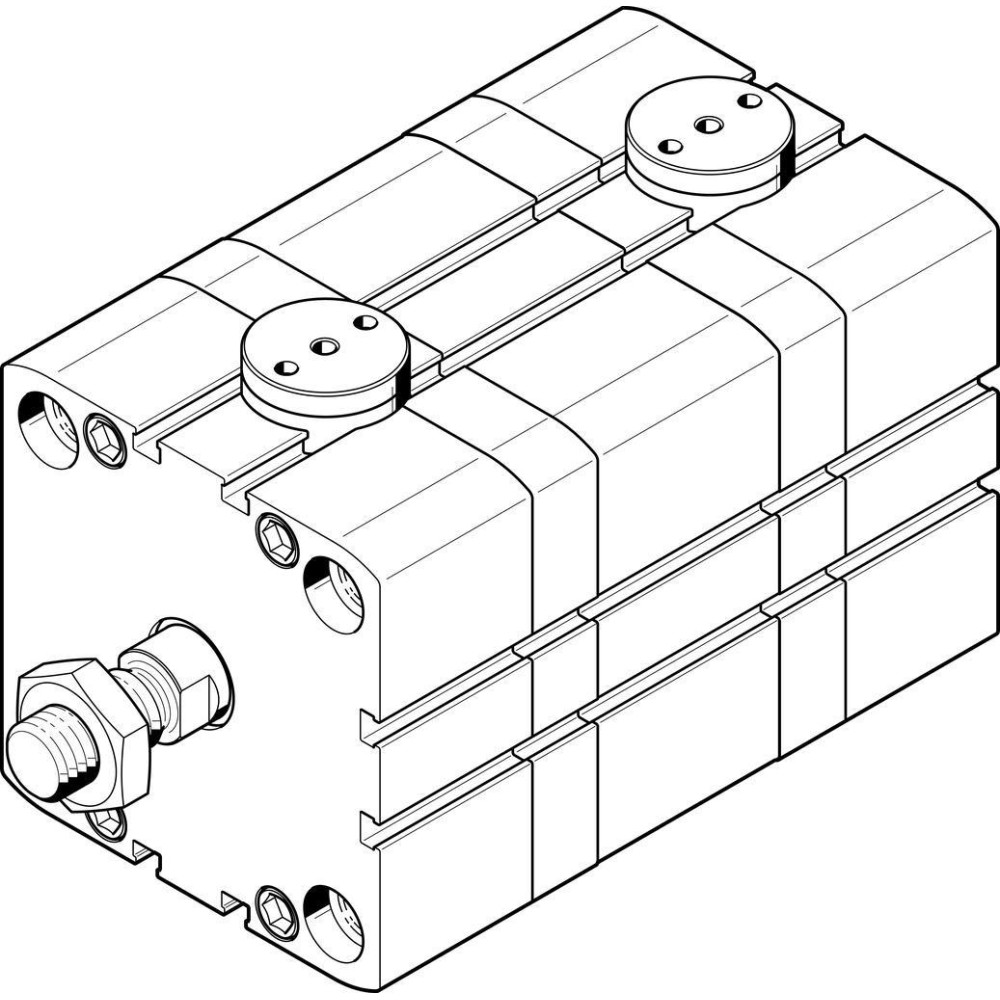

Пневмоцилиндр Festo ADN-100-EL двустороннего действия компактный

Код товара: 145074

Festo Производитель

Под заказ

Быстрый заказ

Характеристики

ДействиеДвустороннее

Диаметр поршня100 мм

Максимальное рабочее давление10 бар

Все характеристики

Festo 548221 технические характеристики

Компактный пневмоцилиндр Festo ADN

Характеристики Пневмоцилиндр Festo ADN-100-EL двустороннего действия компактный

Основные характеристики

Базовый вес на 0 мм хода	4735 г
Варианты исполнения	Блокировка в обоих крайних положениях, С блокировкой в конечном положении, шток втянут, С блокировкой в конечном положении, шток выдвинут, Удлиненная наружная резьба штока, Шток со специальной резьбой, Удлиненный шток, Табличка с лазерной гравировкой данных
Действие	Двустороннее
Демпфирование	Механическое
Диаметр поршня	100 мм
Диапазон хода поршня	От 10 до 500 мм
Дополнительный вес на 10 мм хода	98 г
Дополнительный коэффициент массы на 10 мм хода	25 г
Исполнение штока	Внутренняя резьба
Максимальное рабочее давление	10 бар
Материал корпуса	Анодированный алюминий
Материал крышек	Анодированный алюминий
Материал уплотнений	Термопластичный полиуретан
Материал штока	Легированная сталь
Минимальное рабочее давление	2,5 бар
Опрос положения	С помощью датчика положения
Перемещаемая масса при ходе 0 мм	637 г
Пневматическое присоединение	G1/8
Примечание по рабочей среде	Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда	Сжатый воздух по ISO 8573-1:2010
Рабочая температура	От -20 до +80 °C
Развиваемое усилие при втягивании штока при 6 бар	4524 Н
Развиваемое усилие при выдвижении штока при 6 бар	4712 Н
Резьба на штоке	M16X1,5
Сопротивление коррозии	2 - Средняя стойкость к коррозии
Стандарт	ISO 21287
Шток	Односторонний
Энергия удара в крайних положениях	2,5 Дж
