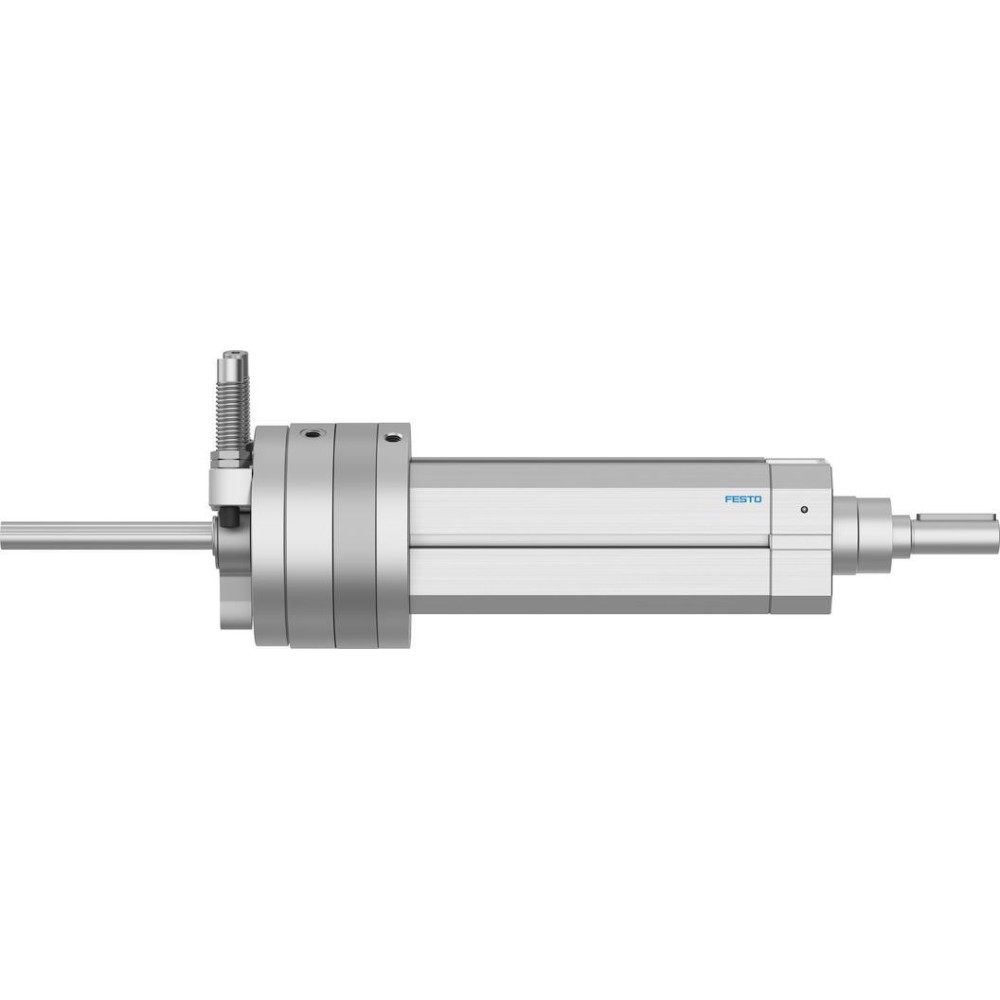

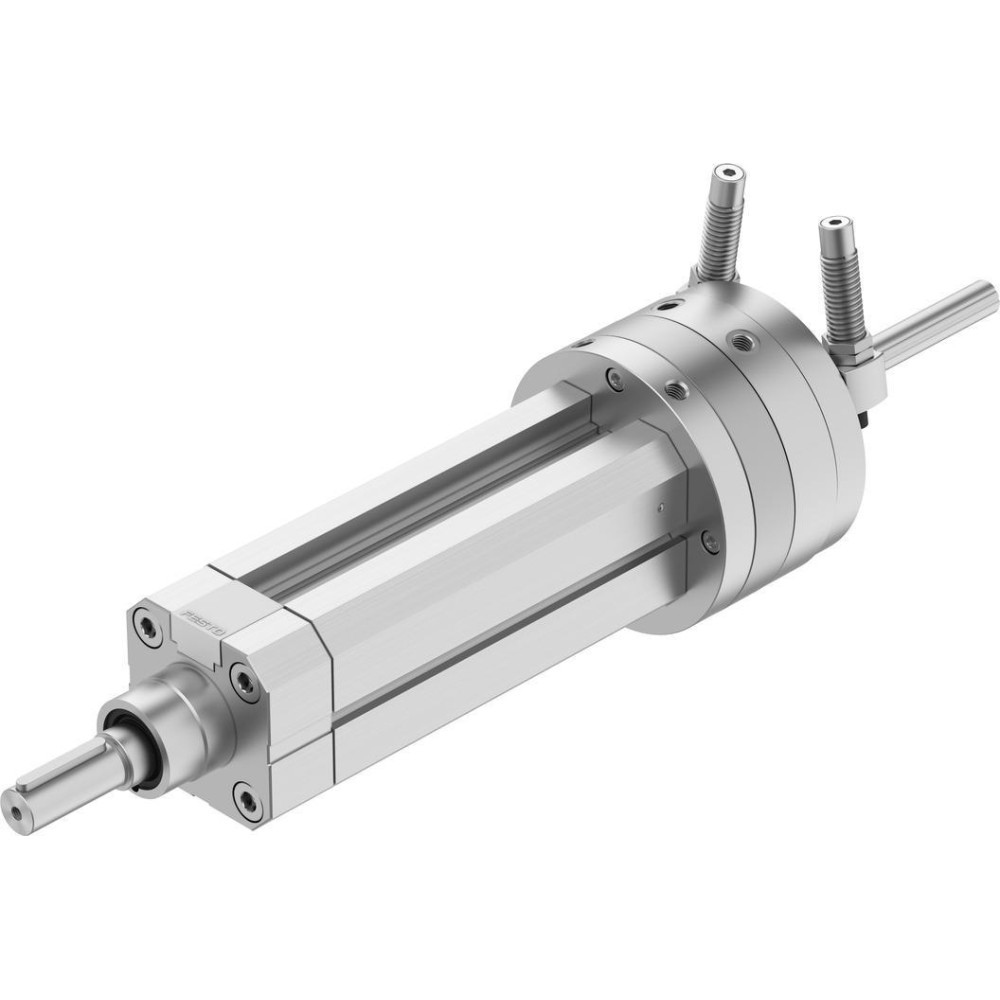

Поворотно-линейный модуль Festo DSL-40-100-270-CC-A-S20-KF-B 556754
Характеристики
| ДействиеДвустороннее | Диаметр поршня40 мм | Максимальное рабочее давление8 бар |
Характеристики Поворотно-линейный модуль Festo DSL-40-100-270-CC-A-S20-KF-B 556754
Основные характеристики
| Базовый вес на 0 мм хода | 5350 г |
|---|---|
| Вес | 5350 г |
| Высота | 172,5 мм |
| Действие | Двустороннее |
| Демпфирование | Амортизатор |
| Диаметр поршня | 40 мм |
| Диапазон настройки угла поворота | От 0 до 240° |
| Динамическая нагрузка | 5,4 Нм |
| Длина | 383,2 мм |
| Дополнительный вес на 10 мм хода | 175 г |
| Допустимый момент инерции | 0,004 кг/м&, amp, sup2, |
| Защита от скручивания/направляющая | С шариковой направляющей |
| Люфт угла поворота | 0,05° |
| Максимальная скорость удара | 500 мм/с |
| Максимальная частота переключения при 6 бар | 0,7 Гц |
| Максимальное рабочее давление | 8 бар |
| Материал корпуса | Анодированный алюминий |
| Материал крышки | Анодированный алюминий |
| Материал уплотнения | Термопластичный полиуретан TPE-U |
| Минимальное рабочее давление | 2,5 бар |
| Опрос положения | При помощи датчиков положения |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Присоединение | G1/8 |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 |
| Размер | 40 мм |
| Расположение демпфирования | С двух сторон |
| Сопротивление коррозии | 1 - Низкая стойкость к коррозии |
| Температура окружающей среды | От -10 до +60°C |
| Теоретический момент при 6 бар | 20 Нм |
| Теоретическое усилие при 6 бар, обратный ход | 495 Н |
| Теоретическое усилие при 6 бар, прямой ход | 603 Н |
| Тип штока | Полый |
| Точная настройка | -3° |
| Точность повторения | 0,1° |
| Угол демпфирования | 16° |
| Угол поворота | 240° |
| Ход | 100 мм |
| Ширина | 128 мм |
